Złącze DELOCK 86790 żeńskie 6.35 mm czarno-srebrne, 25.2×31.5×31.4 mm

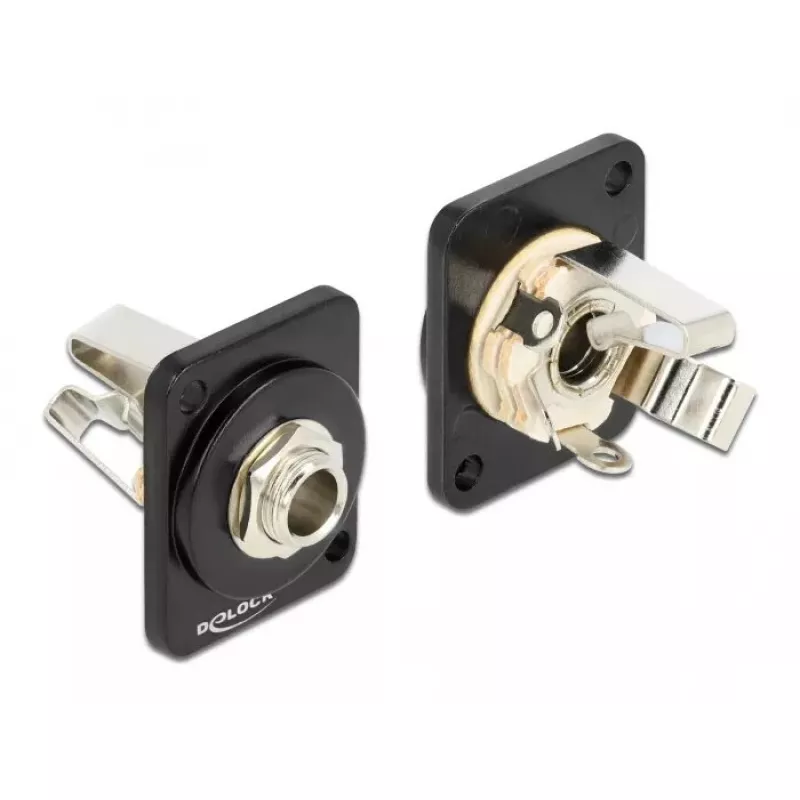

DELOCK 86790 to żeńskie złącze przewodowe zaprojektowane dla styków 6,35 mm (1/4"), wykończone w kolorze czarnym i srebrnym. Kompaktowy moduł ma wymiary 25,2 × 31,5 × 31,4 mm i jest dostarczany w woreczku foliowym. Zapewnia znormalizowany interfejs łączeniowy dla okablowania audio, sygnałowego lub niskonapięciowego i może być montowany w panelach lub obudowach z otworami typu D stosowanymi dla gniazd XLR, umożliwiając prostą integrację urządzeń analogowych z profesjonalnymi systemami audio.

Zalety

Złącze oferuje kompaktową obudowę i standardowy żeński styk 6,35 mm odpowiedni do powszechnych zastosowań audio i sygnałowych. Jego metalowe styki z odpowiednim wykończeniem zapewniają niezawodny kontakt elektryczny, a zewnętrzna obudowa w kolorze czarnym zapewnia schludny, dyskretny wygląd. Moduł jest przygotowany do montażu panelowego w otworach typu D, umożliwiając bezpieczny montaż mechaniczny i łatwą wymianę lub modernizację analogowych punktów wejścia/wyjścia.

Zastosowanie

• Okablowanie sprzętu audio i panele krosowe
• Połączenia sygnałowe w niskonapięciowych systemach sterowania
• Montaż panelowy lub w obudowach w urządzeniach z otworami typu D dla gniazd XLR
• Naprawa, modernizacja lub konstrukcje modułowe sprzętu analogowego

Kluczowe specyfikacje

• Typ styku: żeński 6,35 mm (1/4")
• Wykończenie: czarna obudowa ze srebrnym metalowym stykiem
• Wymiary (Szer. × Głęb. × Wys.): 25,2 × 31,5 × 31,4 mm
• Opakowanie: dostarczane w woreczku foliowym
• Montaż: odpowiedni do instalacji panelowej/obudowowej w otworach typu D dla gniazd XLR
• Zakres zastosowań: okablowanie audio, sygnałowe, niskonapięciowe

Sposób użycia

Przygotuj wycięcie w panelu lub obudowie, aby pasowało do wymiarów otworu typu D dla gniazd XLR, a następnie włóż złącze do otworu, aż zostanie pewnie osadzone. Poprowadź wewnętrzne okablowanie do zacisków złącza i wykonaj wymagane połączenia lutowane lub zaciskane zgodnie z projektem sygnałowym. Potwierdź mechaniczną fiksację i sprawdź polaryzację styków oraz ciągłość za pomocą multimetru przed włączeniem systemu. Do łączenia używaj standardowych wtyków męskich 6,35 mm i unikaj nadmiernego naprężenia mechanicznego złącza podczas wkładania i wyjmowania.

Zalecenia

Aby zapewnić niezawodną długoterminową pracę, zastosuj odpowiednie odciążenie naprężeń dla wewnętrznego okablowania, unikaj narażania złącza na środowisko korozyjne i okresowo sprawdzaj integralność styków, jeśli jest używane w profesjonalnych instalacjach audio. Upewnij się, że okablowanie i wtyki łączące odpowiadają zamierzonemu typowi sygnału i poziomom napięcia, aby zapobiec uszkodzeniom.
