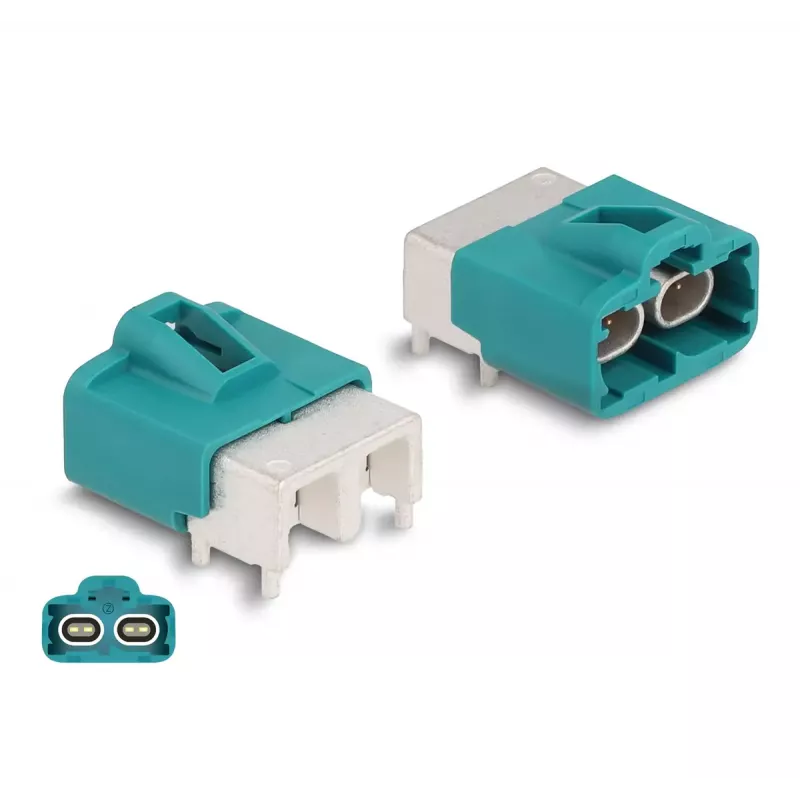

Złącze DeLOCK HDMTD podwójna wtyczka kątowa do PCB

Złącze DeLOCK HDMTD podwójna wtyczka kątowa do PCB to kompaktowe złącze przeznaczone do montażu elektronicznego, w tym do zastosowań w pojazdach. Przy całkowitych wymiarach: szerokość 14 mm, głębokość 22 mm i wysokość 8 mm oraz niebiesko-srebrnym wykończeniu, to kątowe złącze do montażu na PCB jest przeznaczone do instalacji, gdzie przestrzeń jest ograniczona i wymagane jest niskoprofilowe, kątowe połączenie.

Zalety

Kątowa konstrukcja ułatwia prowadzenie i podłączanie na zatłoczonych płytkach PCB oraz w ciasnych obudowach. Niewielka powierzchnia montażowa (14 × 22 × 8 mm) zmniejsza zajmowaną powierzchnię płytki, a oznaczenie kolorystyczne niebiesko-srebrne ułatwia identyfikację wizualną podczas montażu. Dostarczane jako pojedyncza sztuka w woreczku polietylenowym, jest gotowe do natychmiastowego użycia w prototypowaniu i produkcji.

Odpowiednie dla

Kluczowe specyfikacje

Sposób użycia

Umieść złącze kątowe na PCB w przeznaczonym dla niego miejscu i przylutuj piny zgodnie z układem płytki i wytycznymi dotyczącymi lutowania. Upewnij się, że orientacja jest prawidłowa, aby wtyczka pasowała do współpracujących komponentów lub kabli. Po lutowaniu sprawdź spoiny lutownicze pod kątem stabilności mechanicznej i ciągłości elektrycznej przed ostatecznym montażem w obudowie lub podsystemie pojazdu.

Zalecenia

Podczas instalacji w środowiskach pojazdowych sprawdź kompatybilność ze współpracującym złączem i zapewnij bezpieczne mocowanie mechaniczne w celu zminimalizowania naprężeń związanych z wibracjami. Postępuj zgodnie ze standardowymi profilami lutowania PCB i zaleceniami producenta, aby uniknąć uszkodzeń termicznych podczas montażu.
