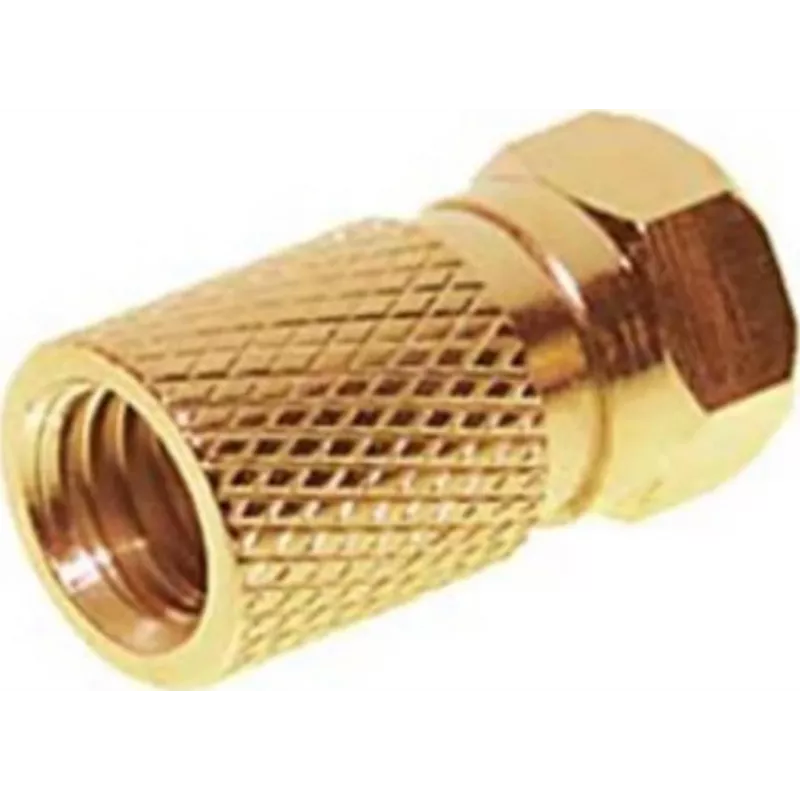

Złącze F ShiverPeaks FAS-G 7.5 złocone dla kabla koncentrycznego 7,5 mm

ShiverPeaks FAS-G 7.5 to złocone złącze typu F przeznaczone do kabla koncentrycznego o średnicy 7,5 mm. Zapewnia standardowy gwintowany interfejs F do transmisji sygnału RF w systemach telewizyjnych, satelitarnych i antenowych. Złocenie zwiększa odporność na korozję i gwarantuje stałą jakość styku w instalacjach wewnętrznych i chronionych zewnętrznych, gdzie wymagana jest średnica kabla 7,5 mm.

Zalety

Złącze posiada precyzyjnie obrobiony korpus i dużą nakrętkę umożliwiającą stabilne połączenie mechaniczne oraz łatwe dokręcanie ręczne. Złocenie powierzchni stykowych ogranicza utlenianie i utrzymuje niską rezystancję styku w czasie. Złącze zaprojektowane do współpracy z kablami koncentrycznymi o średnicy 7,5 mm, zapewnia niezawodne przesyłanie sygnału przy minimalnych stratach wtrąceniowych przy prawidłowym montażu.

Zastosowanie

• Instalacje antenowe TV wymagające kabla koncentrycznego 7,5 mm
• Podłączenia konwerterów LNB i odbiorników satelitarnych kompatybilnych z gwintowanymi interfejsami F
• Okablowanie wewnętrzne i połączenia krosowe, gdzie preferowane są styki odporne na korozję
• Wymiana lub naprawa istniejących zakończeń typu F na kablu 7,5 mm

Kluczowe specyfikacje

• Typ złącza: gwintowane typu F
• Kompatybilność ze średnicą kabla: kabel koncentryczny 7,5 mm
• Wykończenie: złocone powierzchnie stykowe dla lepszej odporności na korozję
• Interfejs mechaniczny: duża nakrętka zapewniająca pewne dokręcenie
• Typ sygnału: RF (telewizja, satelita, antena)

Sposób użycia

Przygotuj kabel koncentryczny 7,5 mm, zdejmując zewnętrzną powłokę, oplot i dielektryk do wymiarów odpowiednich dla zakończenia typu F. Nasuń złącze na kabel tak, aby przewód środkowy wystawał przez obszar gwintowanego pinu, a dielektryk był w pełni osadzony wewnątrz złącza. Dokręć dużą nakrętkę ręcznie i dokończ za pomocą narzędzia kontrolującego moment obrotowy, jeśli jest to wymagane przez instalację, w celu zapewnienia stabilnego mechanicznie i elektrycznie połączenia. Po montażu sprawdź ciągłość i jakość sygnału.

Zalecenia

Stosuj złącze w suchym lub osłoniętym otoczeniu lub zastosuj odpowiednie uszczelnienie w przypadku odsłoniętych połączeń zewnętrznych. Unikaj nadmiernego dokręcania, aby nie odkształcić przewodu ani korpusu złącza; postępuj zgodnie z wytycznymi dotyczącymi momentu obrotowego, jeśli są dostępne. W przypadku długich odcinków i krytycznych zastosowań RF, okresowo sprawdzaj złącza pod kątem korozji lub poluzowania i w razie potrzeby wymieniaj, aby utrzymać integralność sygnału.
