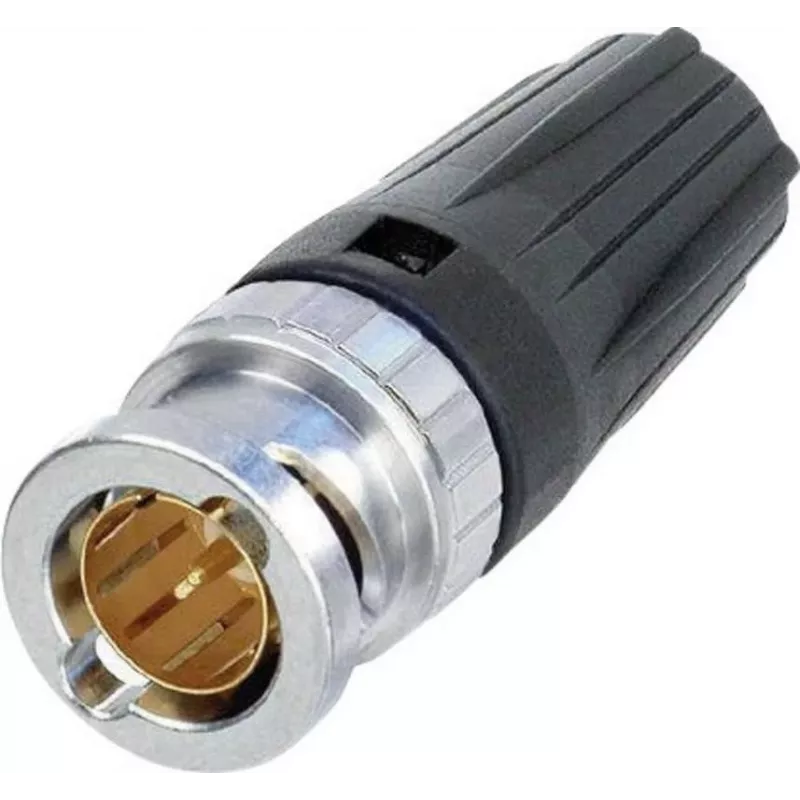

Złącze kablowe BNC męskie crimp Neutrik NBNC75BUU11 rearTWIST do kabli koncentrycznych 75 Ohm

Profesjonalne instalacje wideo i transmisyjne wymagają niezawodnych połączeń wysokiej częstotliwości, które zachowują integralność sygnału. Neutrik NBNC75BUU11 to proste złącze BNC męskie typu crimp, zaprojektowane do kabli koncentrycznych 75 Ohm, zapewniające precyzyjne dopasowanie impedancji i minimalne straty odbiciowe w aplikacjach HD-SDI i podobnych cyfrowych aplikacjach wideo. Mechanizm blokady bagnetowej rearTWIST zapewnia bezpieczne połączenie i szybkie zwolnienie, nawet w gęstych panelach krosowych.

Dla kogo jest przeznaczone

To złącze jest idealne dla inżynierów transmisji, techników AV i integratorów systemów, którzy muszą zarabiać kable takie jak Belden 1855A, 1505A lub 1694A. Nadaje się do okablowania studia, wozów transmisyjnych i stałych instalacji, gdzie niezawodne, powtarzalne połączenia są krytyczne.

Główne cechy

• Prawdziwa impedancja 75 Ohm dla optymalnej transmisji sygnału do 6 GHz
• Blokada bagnetowa rearTWIST umożliwia łatwe dokręcanie palcami i zwalnianie w ciasnych przestrzeniach
• Zakończenie crimp dla środkowego pinu i tulei zapewnia trwałe, gazoszczelne połączenia
• Pozłacany styk środkowy i niklowany korpus mosiężny odporny na korozję i zużycie
• Dielektryk PTFE wspiera wysoką częstotliwość i stabilność termiczną
• Zgodność z normami SMPTE 292M, 424M, 2081-1 i 2082-1 dla HD/3G/6G-SDI

Specyfikacje

• Typ złącza: BNC męskie (wtyk), proste
• Impedancja: 75 Ohm
• Zakres częstotliwości: do 6 GHz
• Straty odbiciowe: >30 dB @ 1 GHz, >22 dB @ 2 GHz, >17 dB @ 6 GHz
• Zakończenie: crimp (środkowy pin i tuleja)
• Kompatybilne kable: Belden 1855A, 1505A, 1694A i podobne
• Powłoka styków: złoto (środkowy), nikiel (korpus)
• Dielektryk: PTFE
• Rezystancja izolacji: >5 G Ohm
• Rezystancja styku: <3 m Ohm (zewnętrzny), <6 m Ohm (środkowy)
• Wytrzymałość dielektryczna: 1,5 kVdc
• Trwałość: >1000 cykli połączeń
• Temperatura pracy: -30 °C do +85 °C
• Napięcie znamionowe: <50 V
• Materiał obudowy: mosiądz, niklowany

Wskazówki

Użyj odpowiedniego narzędzia do zaciskania i zestawu matryc dla konkretnego kabla, aby osiągnąć określone straty odbiciowe. W przypadku środowisk zewnętrznych lub trudnych warunków należy rozważyć dodatkowe zabezpieczenie przed warunkami atmosferycznymi. Osłona rearTWIST (sprzedawana osobno) zapewnia odciążenie kabla i poprawia zarządzanie przewodami.
