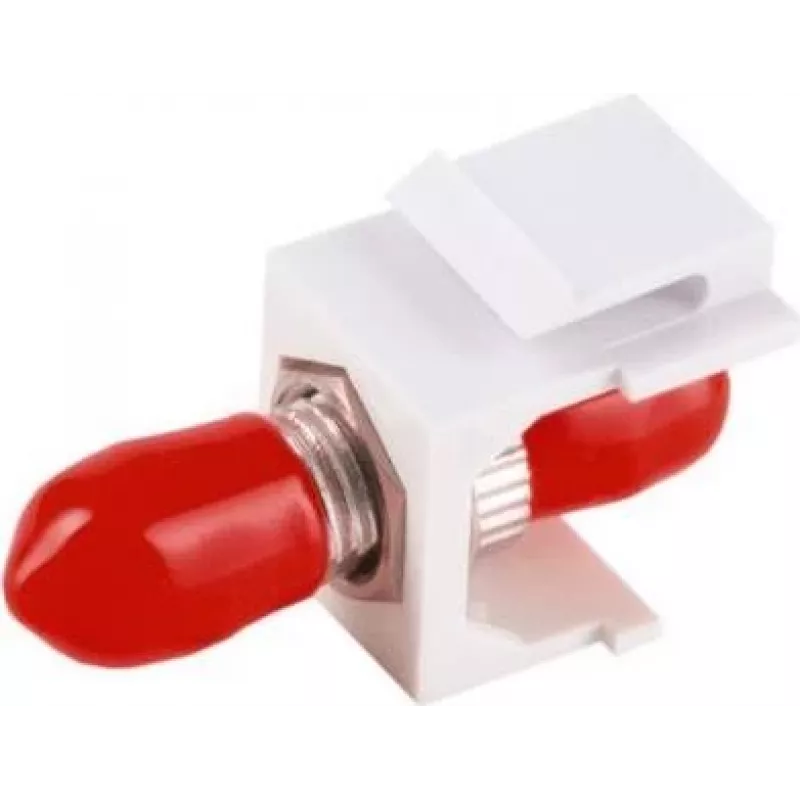

Złącze Keystone światłowodowe ShiverPeaks 08-10221 ST–ST Simplex Multimodowe (MM) Czerwone

Światłowodowe złącze keystone ShiverPeaks 08-10221 to złącze liniowe ST–ST simplex wielomodowe (MM) w kolorze czerwonym, przeznaczone do montażu w płytach ściennych keystone lub panelach krosowych. Zapewnia zakończenia z ferrulami ST na obu końcach, umożliwiając pojedyncze łącze światłowodowe simplex i pozwalając na bezpośrednie łączenie ze sprzętem lub kablami krosowymi wykorzystującymi interfejs ST. Korpus w standardzie keystone ułatwia montaż w typowych otworach keystone i obsługuje łącza wielomodowe w sieciach LAN, telekomunikacyjnych połączeniach krosowych oraz transmisję danych i audio/wideo na krótkie odległości tam, gdzie wymagane jest złącze ST i format keystone.

Zalety

Format keystone umożliwia łatwy montaż zatrzaskowy w płytach ściennych i panelach krosowych bez dodatkowych adapterów. Ferrula simplex ST–ST zapewnia bezpośrednie, kluczowane sprzężenie bagnetowe, szeroko kompatybilne z istniejącym i starszym sprzętem do połączeń światłowodowych wielomodowych. Czerwony kolor zapewnia wyraźną identyfikację wizualną do segmentacji typów włókien lub sieci i pomaga zredukować błędy połączeń w instalacjach wielopunktowych. Konstrukcja liniowa minimalizuje objętość kabla w punkcie połączenia i zachowuje wyrównanie włókien dla niezawodnego przesyłu sygnału na krótkich łączach wielomodowych.

Zastosowanie

• Krosowanie LAN wielomodowe i dystrybucja szkieletowa w kampusach
• Połączenia między urządzeniami telekomunikacyjnymi i sieciowymi na krótkie odległości
• Transmisja audio/wideo w lokalnych szafach AV i studiach
• Instalacje w płytach ściennych keystone lub panelach krosowych wymagające interfejsów ST

Kluczowe parametry

• Typ złącza: ST na ST, duplexowy styl simplex inline (jednowłóknowy simplex)
• Tryb włókna: Wielomodowy (MM)
• Format montażu: Korpus keystone do montażu zatrzaskowego w płycie ściennej lub panelu krosowym
• Polerowanie/typ: Ceramiczne wyrównanie ferrul dla sprzężenia ST (bagnet ST)
• Kolor: Czerwony do identyfikacji wizualnej
• Zakres zastosowań: Krosowanie i połączenia wewnątrzbudynkowe na krótkie odległości

Sposób użycia

Wciśnij złącze keystone do kompatybilnego otworu keystone, aż zaskoczy na miejsce; upewnij się, że moduł jest stabilnie osadzony w płycie lub panelu. Podłącz zakończony złączem ST wielomodowy kabel krosowy lub adapter sprzętowy, wyrównując kluczowaną ferrulę bagnetową i wykonując ruch blokujący przez skręcenie, aż ferrula się osadzi. W przypadku użycia liniowego prowadź podłączone włókno tylko z delikatnymi zagięciami, unikając ciasnych promieni; zachowaj odpowiednie odciążenie na obu końcach, aby zapobiec naprężeniom mechanicznym na włóknie. Sprawdź powierzchnie czołowe i wyczyść odpowiednimi narzędziami do czyszczenia włókien przed połączeniem, aby zmniejszyć tłumienie wtrąceniowe i odbicia.

Zalecenia

Używaj tego złącza keystone wielomodowego ST–ST do krótkich łączy wielomodowych i krosowania; sprawdź czystość złączy i używaj zgodnych typów włókien wielomodowych (np. OM1/OM2/OM3), aby utrzymać oczekiwaną wydajność. Unikaj nadmiernego naprężenia mechanicznego i chroń zamontowane złącza w bezpyłowych płytach keystone lub zakrytych panelach, gdy nie są używane.
