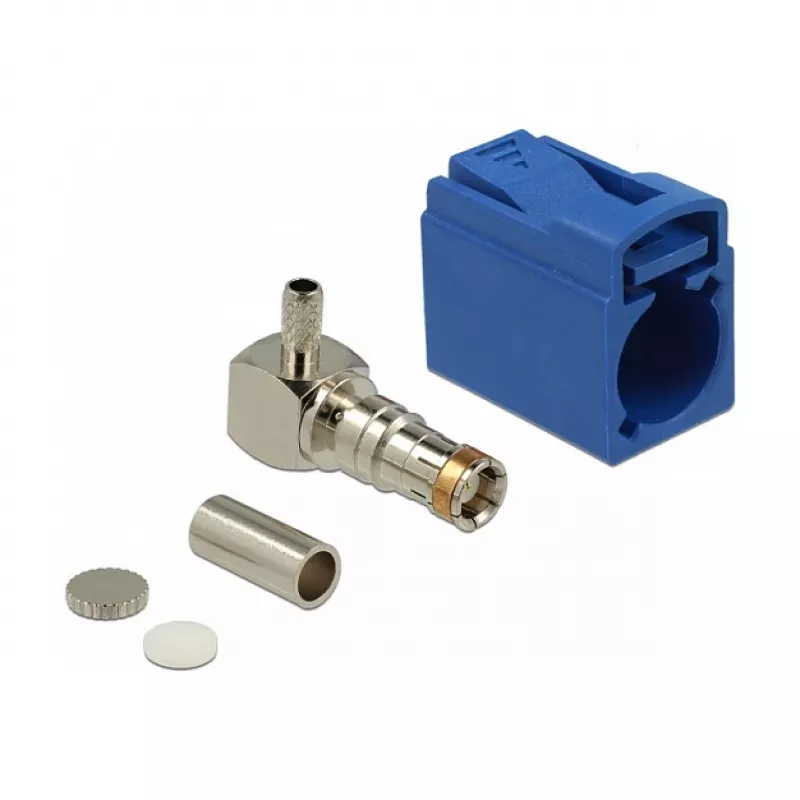

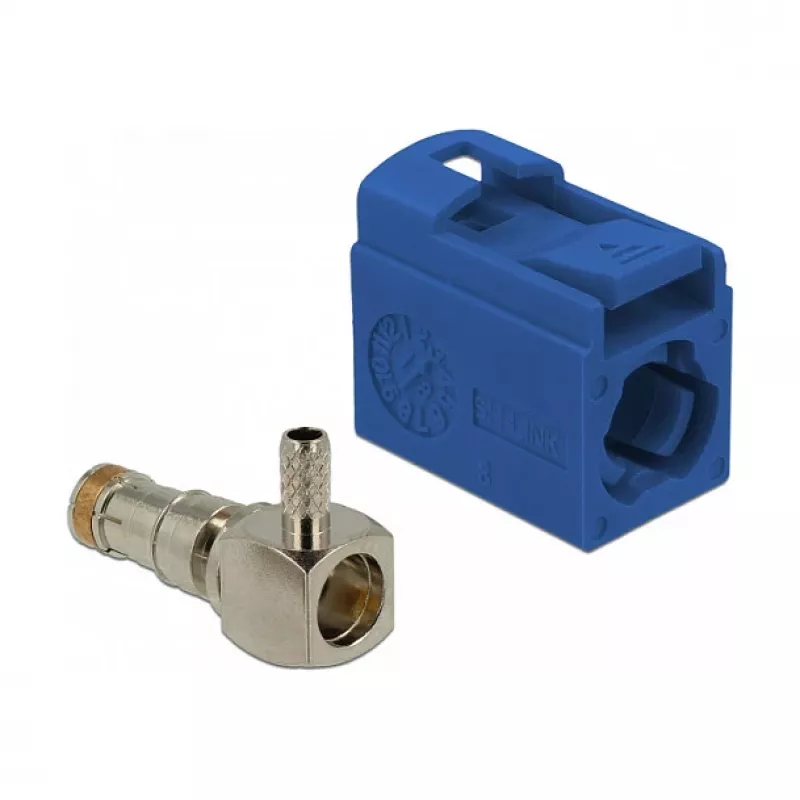

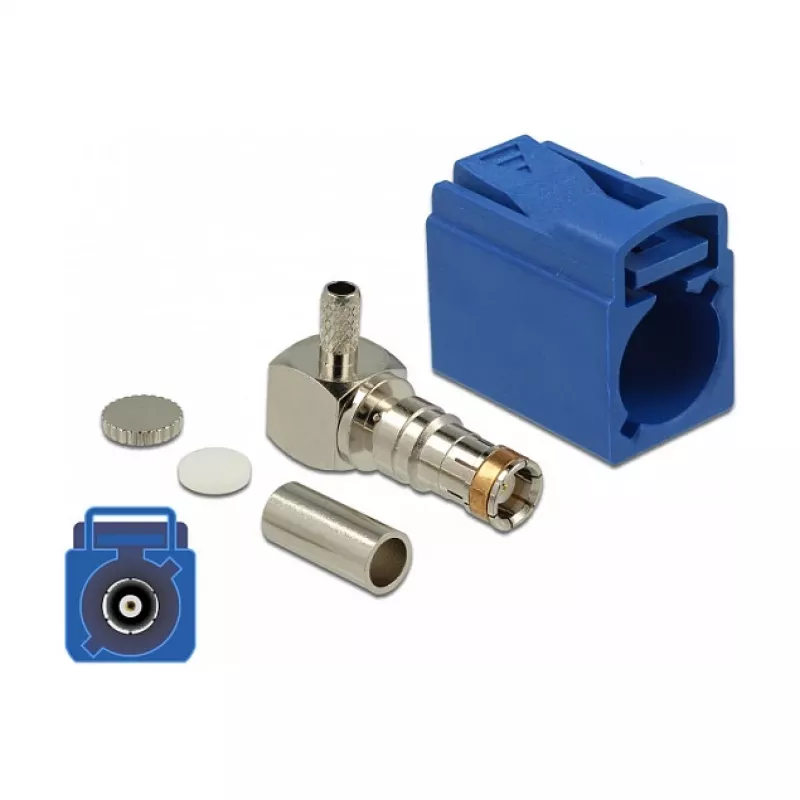

Złącze koncentryczne DELOCK 89715 — FAKRA C męskie, 90° kątowe, 13,8×21,5×9,5 mm

DELOCK 89715 to kątowe złącze koncentryczne z męskim interfejsem FAKRA C, przeznaczone do połączeń sygnału RF w sprzęcie motoryzacyjnym i komunikacyjnym. Kompaktowa obudowa ma wymiary 13,8 × 21,5 × 9,5 mm, a orientacja 90° pomaga zaoszczędzić miejsce montażowe tam, gdzie proste złącza byłyby niepraktyczne. Złącze dostarczane jest w woreczku foliowym i pasuje do standardowych żeńskich odpowiedników FAKRA C.

Zalety

Konstrukcja kątowa 90° zmniejsza wymaganą głębokość montażu i ułatwia prowadzenie kabli koncentrycznych w ograniczonej przestrzeni. Standaryzowany męski interfejs FAKRA C zapewnia kompatybilność z żeńskimi złączami FAKRA C stosowanymi w systemach motoryzacyjnych i telekomunikacyjnych. Niewielkie wymiary sprawiają, że nadaje się do integracji w kompaktowych obudowach i modułach, zachowując przy tym mechaniczną orientację i charakterystykę styku RF oczekiwaną od złączy FAKRA.

Zastosowanie

Kluczowe specyfikacje

Sposób użycia

Zamocuj złącze do pasującego żeńskiego interfejsu FAKRA C, upewniając się, że wypustka kodująca jest prawidłowo wyrównana, a połączenie mechaniczne jest bezpieczne. Poprowadź kabel koncentryczny, unikając ostrych zagięć w pobliżu złącza, i przymocuj kabel, aby odciążyć interfejs złącza. W przypadku montażu wymagającego mocowania panelowego lub lutowania do płytki PCB użyj odpowiedniego momentu dokręcania i osprzętu montażowego zgodnie z instrukcjami producenta urządzenia.

Zalecenia

Aby uzyskać niezawodną wydajność RF, unikaj nadmiernego zginania lub skręcania w miejscu zagięcia 90°, sprawdź kompatybilność z pasującym żeńskim złączem FAKRA C i postępuj zgodnie z wytycznymi producenta pojazdu lub sprzętu dotyczącymi uziemienia i ekranowania, aby zminimalizować straty sygnału i zakłócenia.
