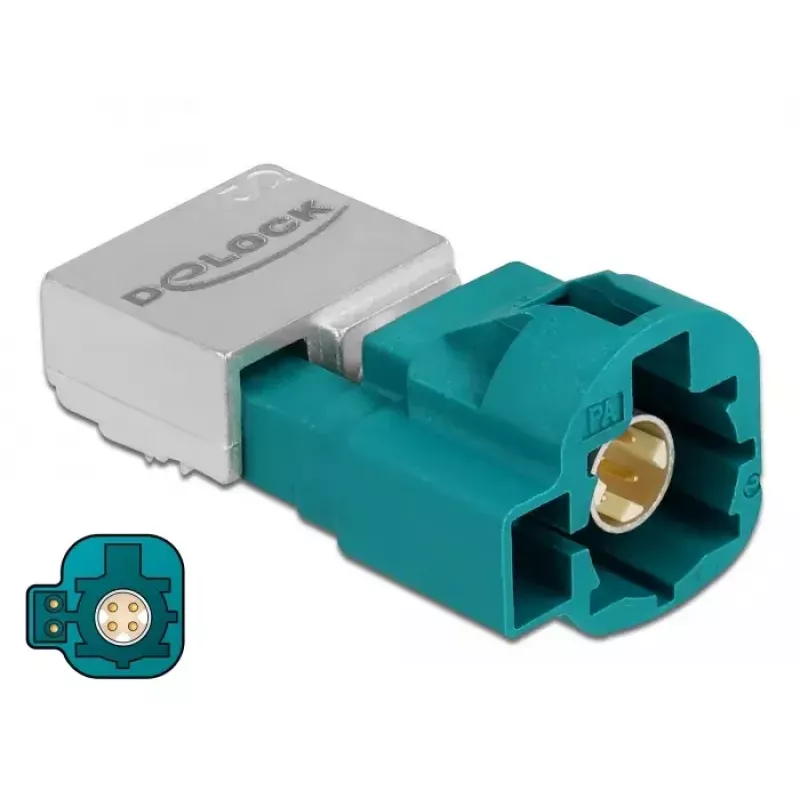

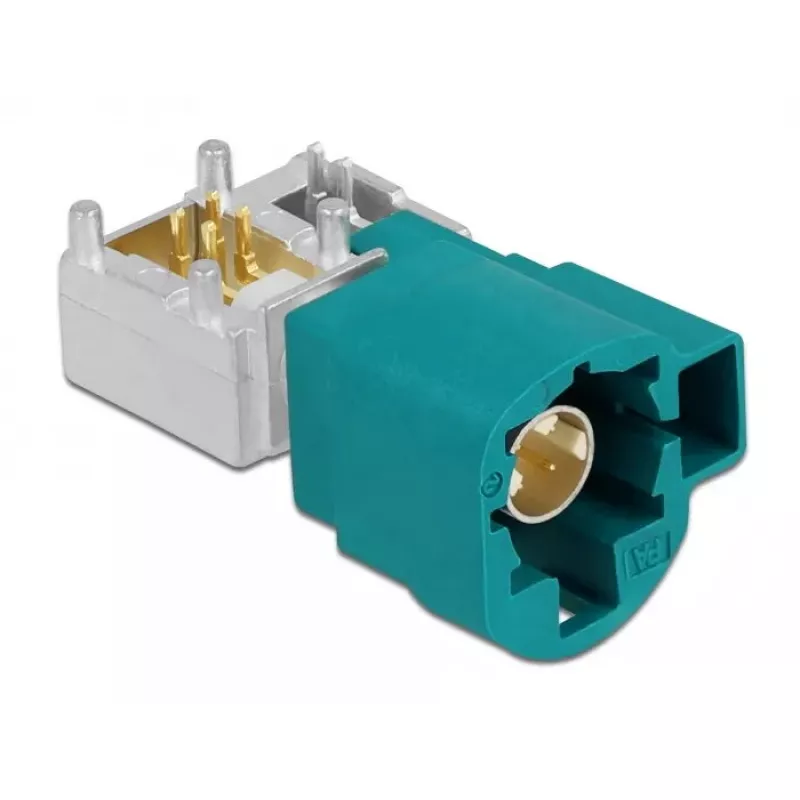

Złącze koncentryczne DeLOCK 90358

Złącze koncentryczne DeLOCK 90358 to wtyk męski HSD Z o kącie 90°, zaprojektowany do kompaktowych instalacji. Przy wymiarach 15 mm szerokości, 28 mm głębokości i 14 mm wysokości oraz niebieskiej obudowie, to jednoczęściowe złącze przeznaczone jest do łączenia podzespołów elektronicznych w pojazdach i innych zastosowaniach wymagających niezawodnego połączenia koncentrycznego. Złącze obsługuje Power over HSD (PoH) poprzez dwa dodatkowe styki zasilające, umożliwiając jednoczesną transmisję danych i zasilania do urządzeń końcowych, takich jak kamery czy wyświetlacze.

Zalety

Kątowa konstrukcja męskiego złącza HSD Z oszczędza miejsce w ciasnych montażach i ułatwia prowadzenie przewodów. Zintegrowane +2 styki zasilające umożliwiają zdalne zasilanie urządzeń peryferyjnych poprzez Power over HSD (PoH), przy jednoczesnym zachowaniu sygnału danych na osobnych przewodach. Kompaktowe wymiary i jednoczęściowa konstrukcja ułatwiają instalację w ograniczonych przestrzeniach.

Zastosowanie

Kluczowe specyfikacje

Sposób użycia

Wyrównaj męskie złącze HSD Z z pasującym gniazdem żeńskim HSD i włóż pod odpowiednim kątem 90°, aby zapewnić pewny kontakt mechaniczny i elektryczny. Upewnij się, że współpracujące złącze obsługuje Power over HSD, jeśli +2 styki zasilające mają być używane do zasilania urządzeń. Zabezpiecz wszelkie elementy montażowe lub odciążenia przewodów zgodnie z wymaganiami środowiska instalacji i zweryfikuj ciągłość oraz dostarczanie zasilania przed ostatecznym montażem.

Zalecenia

Używaj kompatybilnych gniazd HSD obsługujących PoH i postępuj zgodnie z wytycznymi producenta pojazdu lub sprzętu dotyczącymi ekranowania, uziemienia i prowadzenia przewodów, aby zachować integralność sygnału i bezpieczne dostarczanie zasilania.
