Złącze koncentryczne DELOCK 91772 — adapter koncentryczny RF firmy DELOCK

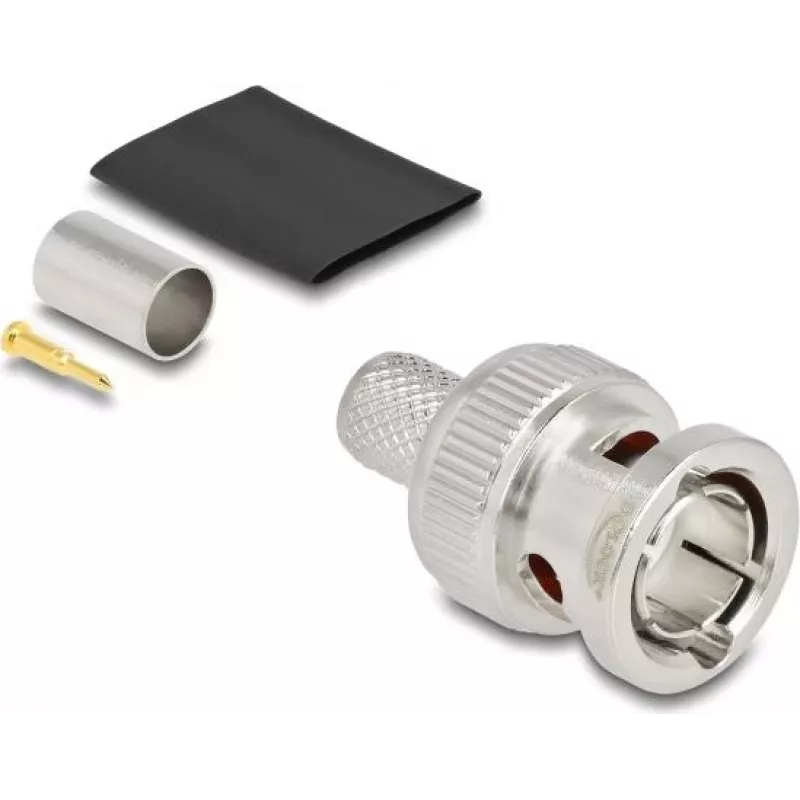

DELOCK 91772 to wtyk koncentryczny BNC przeznaczony do połączeń częstotliwości radiowych. Kompaktowy adapter zapewnia niezawodny mechaniczny i elektryczny interfejs dla kabli i urządzeń koncentrycznych 75 Ω; w zestawie znajduje się dopasowana rurka termokurczliwa do zabezpieczenia i izolacji połączenia.

Zalety

Złącze BNC oferuje stabilne złącze bagnetowe i stałą impedancję 75 Ω do zastosowań RF. Jego srebrne wykończenie zapewnia dobrą przewodność i odporność na korozję. Zestaw zawiera jedną wtyczkę i rurkę termokurczliwą do odciążenia mechanicznego i poprawy izolacji na zakończeniu.

Zastosowanie

Kluczowe specyfikacje

Sposób użycia

Przygotuj kabel koncentryczny, zdejmując zewnętrzną osłonę, oplot i dielektryk na zalecane wymiary dla zakończenia zaciskanego lub lutowanego BNC. Nasuń dołączoną rurkę termokurczliwą na kabel, zmontuj wtyk zgodnie z mechaniczną sekwencją złącza (styk środkowy, dielektryk, korpus) i zabezpiecz odpowiednio do typu złącza (zaciskowy lub lutowany). Po montażu umieść rurkę termokurczliwą nad połączeniem i podgrzej, aż się skurczy, zapewniając odciążenie i izolację.

Zalecenia

Sprawdź, czy impedancja kabla i złącza jest zgodna (75 Ω), aby uniknąć odbić sygnału. Używaj odpowiednich narzędzi do zaciskania lub lutowania, aby zapewnić niezawodne połączenie elektryczne, i przestrzegaj środków ostrożności podczas podgrzewania rurki termokurczliwej.
