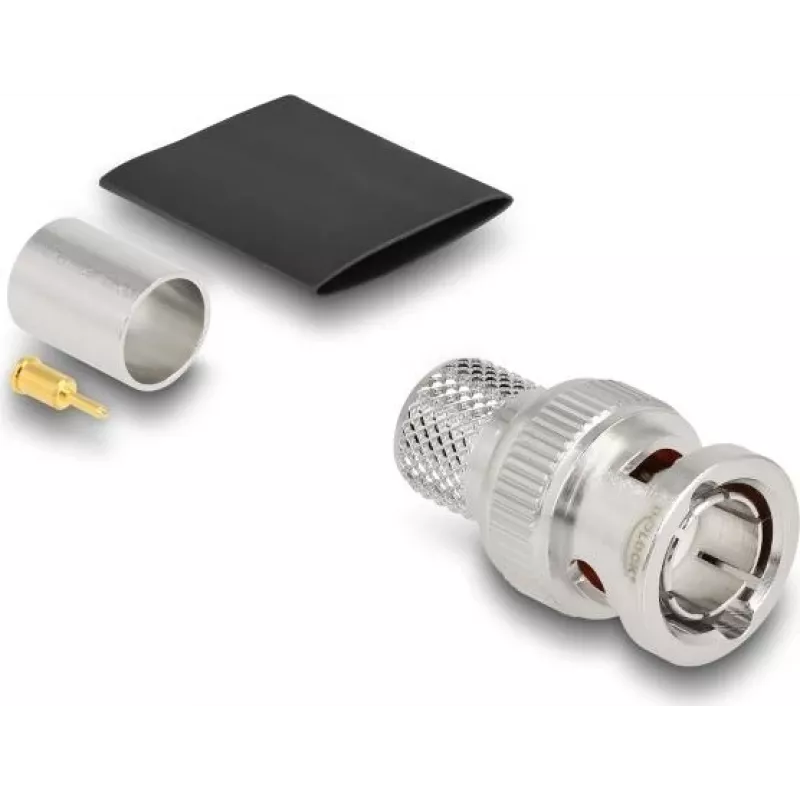

Złącze koncentryczne DELOCK 91773 BNC męskie, styki mosiężne/niklowane, 16×30×16 mm

DELOCK 91773 to złącze koncentryczne BNC z męskim interfejsem i mosiężnymi stykami niklowanymi. Jego kompaktowe wymiary (16 × 30 × 16 mm) sprawiają, że nadaje się do instalacji o ograniczonej przestrzeni. Dostarczane pojedynczo w woreczku foliowym, złącze jest przeznaczone do połączeń sygnałowych i RF w systemach AV, sprzęcie dozorowym i przyrządach testowych, gdzie wymagany jest niezawodny, odporny na korozję styk. W opakowaniu znajduje się również pasująca rurka termokurczliwa do odciążenia i lepszej izolacji.

Zalety

Mosienne styki z powłoką niklową zapewniają odporność na korozję i stabilny kontakt elektryczny. Standardowy interfejs męski BNC gwarantuje kompatybilność z powszechnym sprzętem RF i wideo. Kompaktowa metalowa obudowa w srebrnym wykończeniu oferuje mechaniczną wytrzymałość przy zachowaniu niewielkiej wagi. Dostarczane jako pojedyncza sztuka, jest wygodne do napraw lub małych instalacji.

Zastosowanie

Kluczowe specyfikacje

Sposób użycia

Zdejmij izolację z kabla koncentrycznego na odpowiednią długość dla żyły wewnętrznej, dielektryka i żyły zewnętrznej zgodnie z instrukcją montażu złącza. Nasuń dostarczoną rurkę termokurczliwą na kabel przed zamontowaniem złącza. Przewód środkowy przylutuj lub zaciśnij odpowiednio do typu kabla, zmontuj korpus złącza i podgrzej rurkę, aby ją obkurczyć dla odciążenia. Po montażu sprawdź ciągłość elektryczną i impedancję, jeśli to konieczne.

Zalecenia

Używaj odpowiednich narzędzi do przygotowania kabla i postępuj zgodnie z instrukcją montażu producenta. Dla najlepszej wydajności w aplikacjach RF zapewnij czyste styki i prawidłową impedancję kabla (75 Ω). Unikaj narażania złącza na środowiska korozyjne; jeśli jest używane na zewnątrz, zapewnij dodatkowe uszczelnienie lub ochronę.
