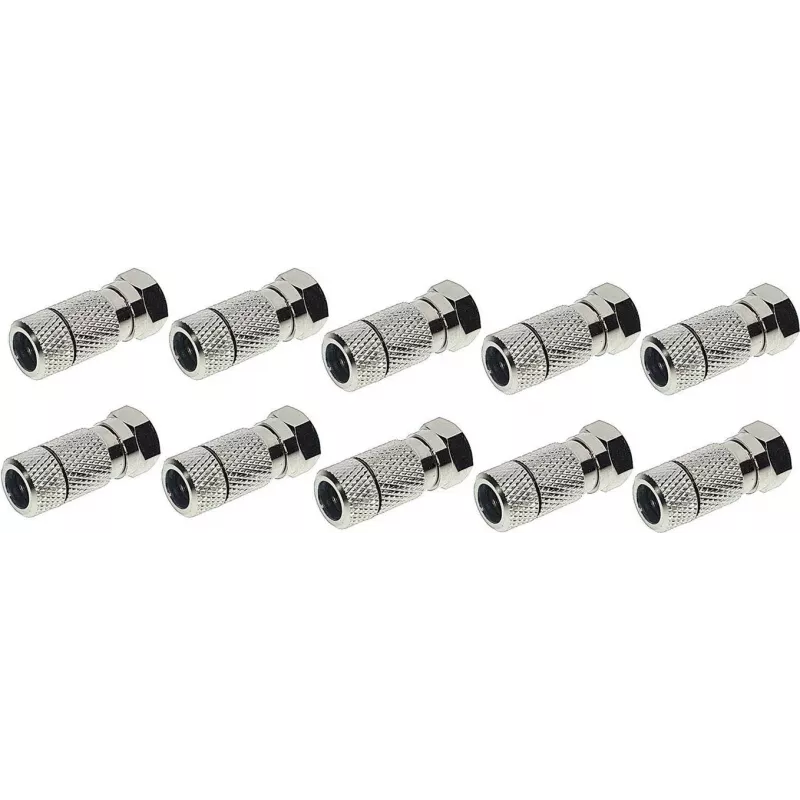

Złącze koncentryczne F-type ShiverPeaks BS85009-R10

Złącze koncentryczne F-type ShiverPeaks BS85009-R10 to wtyk męski zaprojektowany do niezawodnej transmisji sygnału w instalacjach audio i wideo. Z stykiem o średnicy zewnętrznej 6,7 mm i w opakowaniu po 10 szt., zestaw złączy jest przeznaczony do łatwego montażu na kompatybilnych kablach koncentrycznych i zapewnia mechaniczną stabilność oraz stały kontakt elektryczny do użytku domowego i profesjonalnego.

Zalety

Złącza te oferują solidną konstrukcję mechaniczną i prosty montaż, skracając czas instalacji przy montażach i naprawach. Metalowy styk i precyzyjne wymiary zapewniają stabilne dopasowanie impedancji i minimalne straty sygnału przy współpracy ze standardowymi gniazdami żeńskimi F-type. Dostarczane w wielosztukowym opakowaniu są wygodne przy projektach wymagających wielu zakończeń kablowych lub części zapasowych.

Zastosowanie

• Zakończenia kabli koncentrycznych do odbiorników telewizyjnych i satelitarnych
• Połączenia sprzętu AV w domowych systemach rozrywki
• Naprawy i instalacje masowe w instalacjach domowych lub małych komercyjnych

Kluczowe parametry

• Typ złącza: męskie złącze koncentryczne F-type
• Średnica zewnętrzna styku: 6,7 mm
• Ilość w opakowaniu: 10 szt.
• Materiał: styk metalowy z korpusem przewodzącym (wykończenie odporne na korozję)
• Kompatybilność: standardowe kable koncentryczne używane do sygnałów RF, TV i satelitarnych

Instrukcja użytkowania

Przygotuj kabel koncentryczny, zdejmując zewnętrzną powłokę, odginając oplot wstecz i przycinając dielektryk na odpowiednią długość dla zakończenia typu F. Nasuń złącze na przygotowany koniec kabla, upewniając się, że centralny przewód osadza się w bolcu męskim, a korpus przylega ciasno do oplotu kabla. Dokręć ręcznie lub za pomocą odpowiedniego narzędzia do zaciskania/prasowania, jeśli konstrukcja złącza tego wymaga. Zweryfikuj połączenie wizualnie i przetestuj ciągłość sygnału oraz jakość odpowiednim sprzętem po instalacji.

Zalecenia

Używaj złączy z kablami o dopasowanej średnicy i przygotowaniu dielektryka, aby utrzymać spójność impedancji. Unikaj nadmiernego dokręcania na gwintowanych gniazdach żeńskich, aby zapobiec uszkodzeniom mechanicznym. W przypadku instalacji zewnętrznych lub narażonych na warunki atmosferyczne stosuj dodatkowe zabezpieczenia, takie jak taśma uszczelniająca lub osłony.
