Złącze koncentryczne F-type ShiverPeaks BS85012-R10

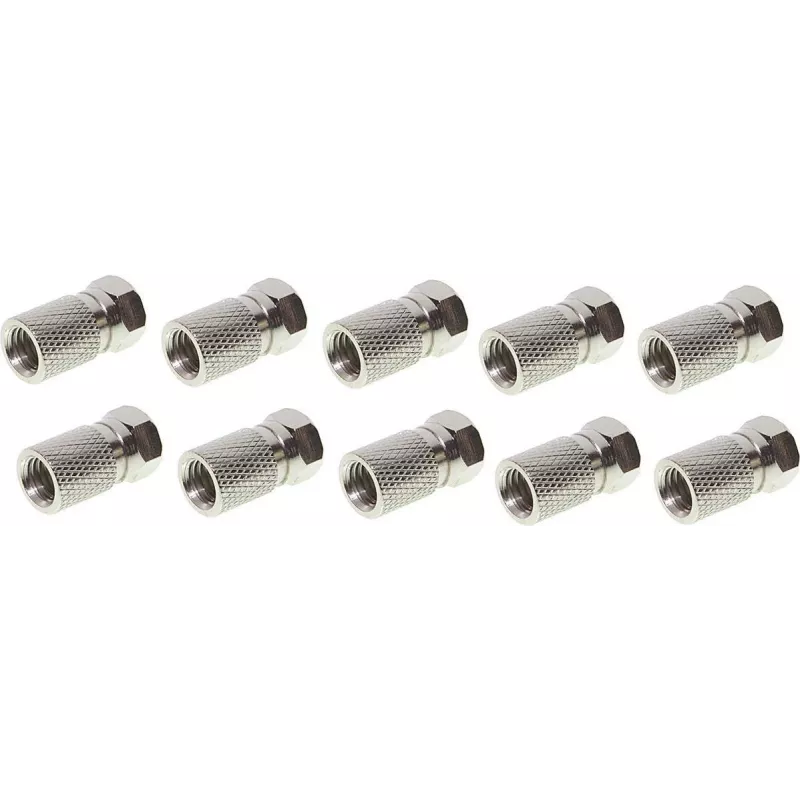

ShiverPeaks BS85012-R10 to zestaw 10 złączy koncentrycznych typu F przeznaczonych do wykonywania niezawodnych połączeń koncentrycznych. Każde złącze ma męski interfejs typu F kompatybilny ze standardowymi kablami koncentrycznymi stosowanymi w systemach telewizyjnych i satelitarnych. Produkt ma na celu zapewnienie stabilnej transmisji sygnału i wytrzymałości mechanicznej podczas instalacji wykonywanych przez profesjonalistów lub użytkowników DIY.

Zalety

Te złącza koncentryczne typu F oferują stały kontakt elektryczny i prostą instalację na kompatybilnych typach kabli koncentrycznych. Męska konstrukcja typu F zapewnia kompatybilność z powszechnie stosowanymi złączami żeńskimi w odbiornikach, rozgałęźnikach i płytkach ściennych. Dostarczane w opakowaniu po dziesięć sztuk, zestaw umożliwia wielokrotne terminacje i zaspokaja potrzeby wymiany bez częstego dokupowania.

Zastosowanie

• Domowe instalacje anten telewizyjnych i telewizji kablowej
• Podłączenia anten satelitarnych
• Podłączanie dekoderów, rejestratorów DVR i tunerów
• Małe projekty DIY i profesjonalne z kablami koncentrycznymi

Kluczowe specyfikacje

• Typ złącza: Męskie złącze koncentryczne typu F
• Ilość w opakowaniu: 10 złączy
• Zastosowanie: Transmisja sygnału telewizyjnego, satelitarnego i kablowego
• Kompatybilność: Standardowe kable koncentryczne 75 Ω i konsumencki sprzęt RF
• Cecha mechaniczna: Złącze gwintowane zapewniające bezpieczne połączenie

Sposób użycia

Zdejmij izolację z kabla koncentrycznego, aby odsłonić przewód wewnętrzny i dielektryk na długości wymagane dla konstrukcji złącza, następnie nasuń złącze na koniec kabla tak, aby przewód wewnętrzny przeszedł przez trzpień złącza, a oplot stykał się z korpusem złącza. Dokręć złącze gwintowane ręcznie i w razie potrzeby dokręć odpowiednim kluczem, aby uzyskać pewne połączenie mechaniczne i elektryczne. Przetestuj połączenie z urządzeniem odbiorczym, aby potwierdzić jakość sygnału.

Zalecenia

W celu uzyskania optymalnej wydajności należy stosować złącza z odpowiednio przygotowanym kablem koncentrycznym 75 Ω i unikać nadmiernego dokręcania złącza gwintowanego. Przed założeniem złącza sprawdź przewód wewnętrzny i oplot pod kątem korozji lub uszkodzeń. W przypadku pracy na zewnątrz lub w środowisku narażonym na warunki atmosferyczne należy rozważyć dodatkowe zabezpieczenie przed warunkami atmosferycznymi w punkcie połączenia.
