Złącze koncentryczne SMC DeLOCK 65860

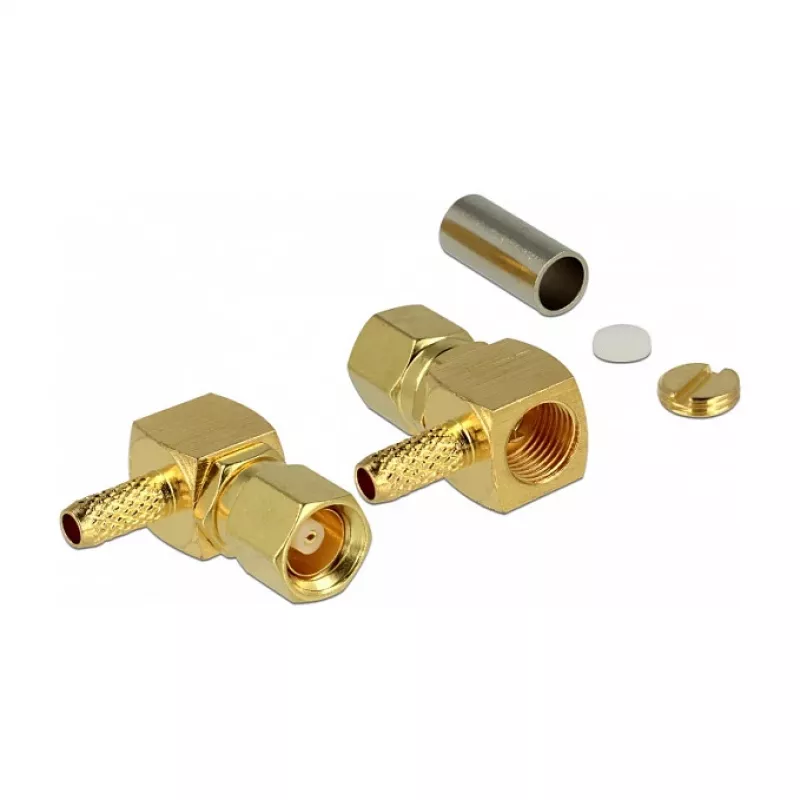

DeLOCK 65860 to wtyk koncentryczny SMC 50 Ω o konstrukcji kątowej 90° i kompaktowych wymiarach (szerokość 12,5 mm, głębokość 15,5 mm, wysokość 6,5 mm). Wykończony w kolorze złotym i dostarczany w woreczku polietylenowym, przeznaczony jest do niezawodnych połączeń w systemach częstotliwości radiowych oraz do zastosowań, gdzie przestrzeń jest ograniczona.

Zalety

Kątowa konstrukcja wtyku SMC zapewnia bezpieczne połączenie 50 Ω, oszczędzając jednocześnie miejsce w ciasnych instalacjach. Kompaktowe wymiary umożliwiają montaż w wąskich obudowach lub na gęsto zabudowanych panelach. Złocone wykończenie poprawia odporność na korozję i niezawodność styku w typowych środowiskach RF. Dostarczany w woreczku polietylenowym zapewnia podstawową ochronę podczas przechowywania i transportu.

Zastosowanie

• Łączenie komponentów RF w sprzęcie komunikacyjnym
• Stosowanie w konfiguracjach testowych i przyrządach pomiarowych
• Integracja w kompaktowych lub gęsto upakowanych zespołach elektronicznych
• Zastosowania adapterów i interfejsów wymagające wtyku SMC 50 Ω

Kluczowe specyfikacje

• Impedancja: 50 Ω
• Typ złącza: wtyk SMC
• Kąt: 90°
• Wymiary (szer. × głęb. × wys.): 12,5 × 15,5 × 6,5 mm
• Kolor/wykończenie: złoty
• Opakowanie: woreczek polietylenowy
• Marka: DELOCK
• MPN: 65860
• EAN: 4043619658602

Sposób użycia

Wyrównaj wtyk SMC z odpowiednim gniazdem żeńskim SMC i dociśnij, aż złącze się zatrzaśnie. Zapewnij prawidłowe połączenie, aby utrzymać impedancję 50 Ω i zapobiec odbiciom sygnału. Poprowadź kabel w sposób zapobiegający nadmiernemu zginaniu lub naprężeniom mechanicznym na złączu kątowym 90°. Po instalacji sprawdź ciągłość połączeń za pomocą odpowiedniego sprzętu testowego RF.

Zalecenia

Aby uzyskać najlepszą wydajność, używaj z komponentami RF 50 Ω i unikaj narażenia na silne uderzenia mechaniczne. Do czasu montażu przechowuj w dostarczonym woreczku polietylenowym, aby ograniczyć zanieczyszczenie; w razie potrzeby przed podłączeniem oczyść styki odpowiednim środkiem do czyszczenia styków.
