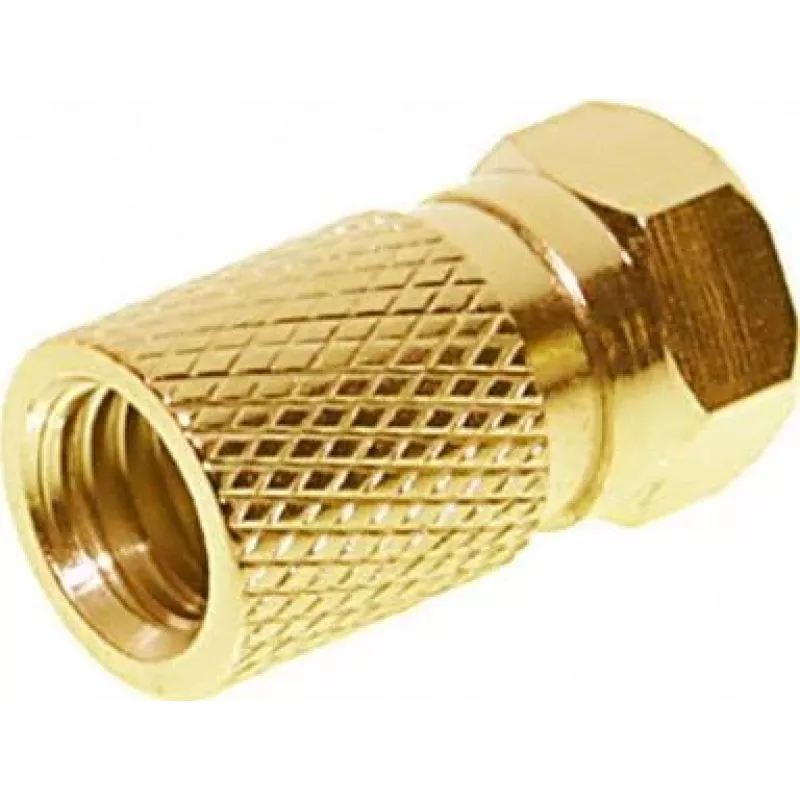

Złącze koncentryczne typu F ShiverPeaks BS85012-AG

Złącze koncentryczne typu F ShiverPeaks BS85012-AG to jednoczęściowe złącze męskie zaprojektowane do niezawodnych połączeń RF. Dzięki męskiemu bolcowi o średnicy 7,5 mm i kompaktowej konstrukcji, złącze to jest przeznaczone do stosowania w instalacjach telewizji kablowej, satelitarnej i antenowej, gdzie wymagane jest bezpieczne dopasowanie mechaniczne i stabilna transmisja sygnału. Konstrukcja kładzie nacisk na kompatybilność ze standardowymi gniazdami żeńskimi typu F oraz trwałość przy wielokrotnym podłączaniu i odłączaniu.

Zalety

To złącze koncentryczne typu F zapewnia stały kontakt elektryczny i niskie straty sygnału dzięki precyzyjnej średnicy męskiej 7,5 mm. Metalowa obudowa oferuje wytrzymałość mechaniczną i odporność na zużycie, wspierając długotrwałe użytkowanie zarówno w pomieszczeniach, jak i w osłoniętych środowiskach zewnętrznych. Dostarczane jako pojedyncza sztuka, upraszcza wymianę i naprawy na miejscu, zachowując standardowy interfejs typu F dla szerokiej kompatybilności.

Zastosowanie

• Połączenia telewizji kablowej (CATV)
• Okablowanie odbiorników satelitarnych i konwerterów LNB
• Instalacje antenowe i naziemnej telewizji
• Wymiana lub naprawa istniejących zakończeń typu F
• Połączenia domowego sprzętu AV i dekoderów

Kluczowe specyfikacje

• Typ złącza: koncentryczne typu F, męskie
• Średnica bolca centralnego/męskiego: 7,5 mm
• Materiał: metalowa obudowa i przewodnik (wykończenie platerowane)
• Ilość w opakowaniu: 1 szt.
• Kompatybilność: standardowe gniazda żeńskie typu F i kable

Sposób użycia

Przygotuj kabel koncentryczny, zdejmując zewnętrzną powłokę, oplot i dielektryk na wymiary odpowiednie dla zakończenia typu F. Włóż kabel do złącza tak, aby przewód środkowy był wyrównany z męskim bolcem, a oplot stykał się z zewnętrzną obudową. Dokręć złącze do współpracującego gniazda typu F ręcznie lub za pomocą odpowiedniego narzędzia, zapewniając bezpieczne dopasowanie mechaniczne bez nadmiernego dokręcania. Po instalacji sprawdź ciągłość i siłę sygnału.

Zalecenia

W celu uzyskania optymalnej wydajności należy stosować z odpowiednio przygotowanym kablem koncentrycznym o dopasowanej impedancji i unikać nadmiernego zginania w pobliżu złącza. W przypadku użytku na zewnątrz należy zastosować dodatkowe środki zabezpieczające przed warunkami atmosferycznymi, takie jak taśma lub osłony, aby chronić połączenie przed wilgocią i korozją.
