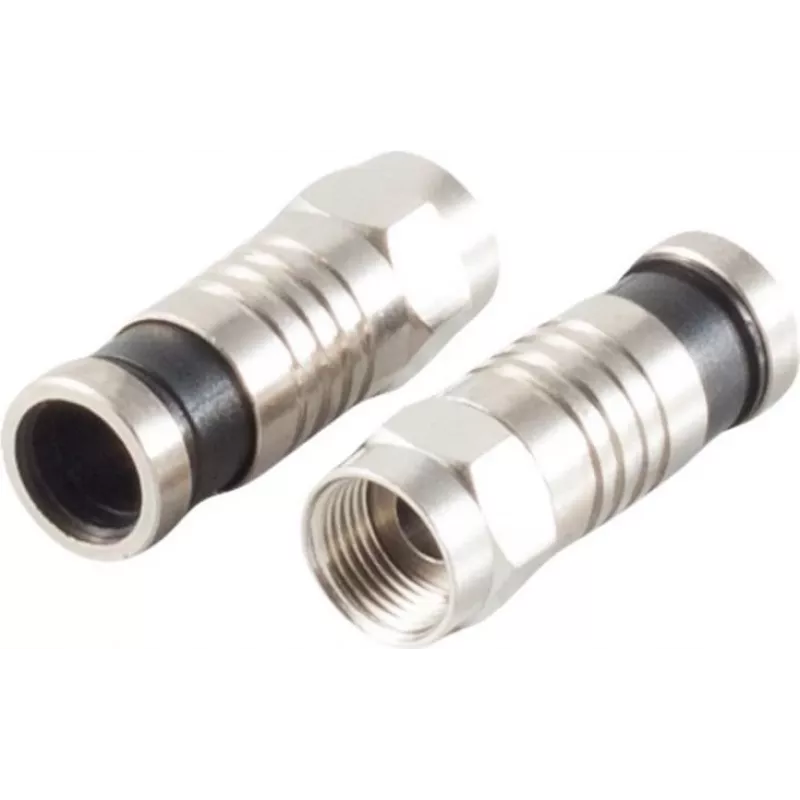

Złącze koncentryczne typu F ShiverPeaks BS85030-A

ShiverPeaks BS85030-A to męskie złącze koncentryczne typu F zaprojektowane do niezawodnej transmisji sygnału RF w systemach telewizyjnych i satelitarnych. Dzięki średnicy zewnętrznej 7,2 mm i kompaktowej, jednoczęściowej konstrukcji, złącze to zapewnia stabilne połączenie elektryczne i mechaniczne ze standardowymi kablami koncentrycznymi. Sprzedawane jest pojedynczo, co umożliwia łatwą wymianę lub użycie w niestandardowych zestawach kablowych, gdzie wymagane jest pojedyncze, wysokiej jakości zakończenie typu F.

Zalety

To złącze typu F oferuje stałe dopasowanie impedancji i niskie straty sygnału, co przekłada się na lepszą jakość obrazu i dźwięku. Solidna konstrukcja męskiej wtyczki zapewnia bezpieczne połączenie mechaniczne i odporność na przypadkowe rozłączenie. Metalowa budowa gwarantuje dobrą trwałość i ekranowanie przed zakłóceniami elektromagnetycznymi, a znormalizowane wymiary zapewniają kompatybilność z powszechnie stosowanymi gniazdkami ściennymi, rozgałęźnikami i sprzętem w instalacjach domowych i profesjonalnych.

Zastosowanie

• Podłączanie dekoderów telewizyjnych, tunerów cyfrowych i telewizorów
• Zakończenia kabli anten satelitarnych i połączenia LNB
• Kable krosowe i naprawy w trakcie linii koncentrycznych
• Zastosowanie w domowych systemach rozrywki, CCTV i dystrybucji kablowej

Kluczowe specyfikacje

• Typ złącza: typ F, męskie
• Średnica zewnętrzna: 7,2 mm
• Kompatybilność: standardowe kable koncentryczne 75 Ω
• Ilość: sprzedawane pojedynczo
• Materiał: metalowy korpus z przewodzącą powłoką (typowe dla złączy typu F)

Sposób użycia

Zdejmij izolację z kabla koncentrycznego na odpowiednią długość, odsłaniając przewód środkowy, dielektryk i oplot zewnętrzny zgodnie z wymaganiami montażowymi złącza. Włóż przygotowany kabel do złącza, aż dielektryk osadzi się, a przewód środkowy wyjdzie przez pin. Zabezpiecz złącze poprzez zaciskanie, wkręcanie lub kompresję, odpowiednio do typu złącza i przyjętej praktyki instalacyjnej. Po zamocowaniu dokręć złącze ręcznie na gnieździe współpracującym, a następnie użyj klucza dynamometrycznego, jeśli jest dostępny, aby uzyskać zalecany moment obrotowy dla złączek typu F, unikając nadmiernego dokręcenia.

Zalecenia

Aby uzyskać najlepszą jakość sygnału, używaj tego złącza typu F z prawidłowo zmierzonym kablem koncentrycznym 75 Ω i postępuj zgodnie ze standardowymi technikami przygotowania i zakończenia kabli. Przed instalacją sprawdź, czy przewód środkowy i dielektryk nie są uszkodzone, i unikaj nadmiernego zginania w pobliżu zakończenia, aby zachować impedancję i integralność sygnału.
