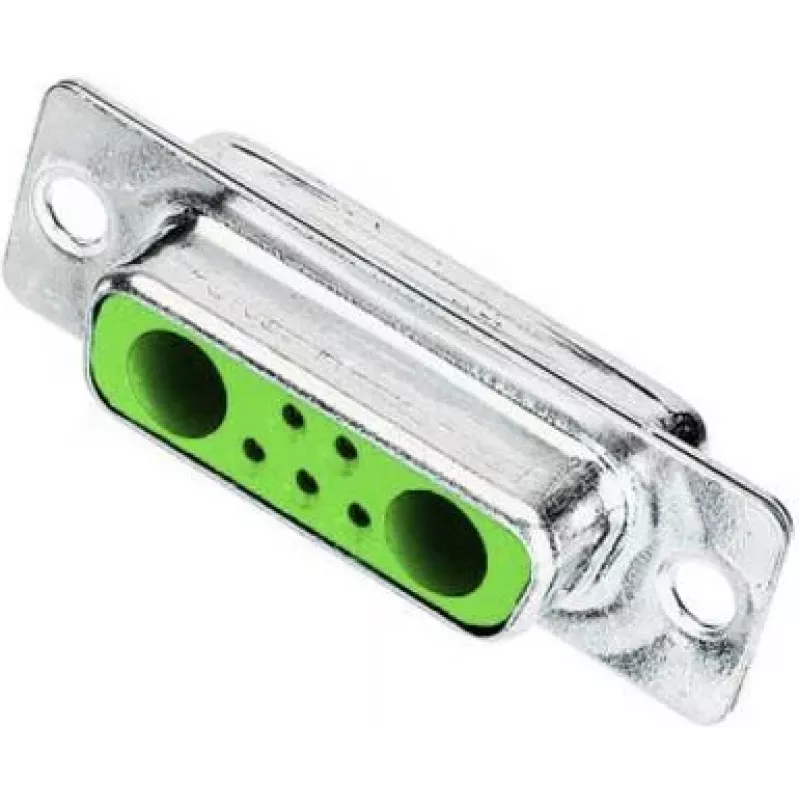

Złącze przewodowe D-Sub 2 Harting 09 69 201 5072 Zielony Metaliczny

Harting 09 69 201 5072 to żeńskie złącze przewodowe D-Sub 2 z zaciskiem lutowniczym, o prądzie znamionowym 5 A. Posiada pięć styków głównych oraz dwa dodatkowe styki specjalne i zielone metaliczne wykończenie. Obudowa łączy termoplastyczny poliester (wypełniany włóknem szklanym) i stal, a styki cynowane wykonane są ze stopu miedzi. Złącze jest zgodne z RoHS i lekkie – waży około 7,75 g, odpowiednie do niezawodnych połączeń sygnałowych i zasilania niskoprądowego w kompaktowych zespołach.

Zalety

To złącze D-Sub 2 zapewnia kompaktowy interfejs żeński z zaciskiem lutowniczym, który ułatwia pewne mocowanie przewodów i niezawodny styk elektryczny do 5 A. Obudowa z poliestru wypełnianego włóknem szklanym oferuje wytrzymałość mechaniczną i odporność termiczną, a cynowane styki ze stopu miedzi poprawiają przewodność i odporność na korozję. Dwa dodatkowe styki specjalne zwiększają elastyczność okablowania dla sygnałów pomocniczych lub uziemienia.

Zastosowanie

• Transmisja sygnałów i połączenia zasilania niskoprądowego do 5 A
• Kompaktowe zespoły elektroniczne i panele przyrządów
• Niestandardowe okablowanie i wiązki wymagające zacisków lutowniczych
• Aplikacje potrzebujące małego żeńskiego złącza D-Sub ze stykami pomocniczymi

Kluczowe specyfikacje

• Producent: Harting
• Numer katalogowy producenta (MPN): 09 69 201 5072
• EAN: 2050006145272
• Typ złącza: D-Sub 2, żeńskie
• Zakończenie: Puszka lutownicza
• Prąd znamionowy: 5 A
• Styki: 5 głównych + 2 styki specjalne
• Materiał styków: stop miedzi, cynowany
• Materiał obudowy: żywica termoplastyczna (poliester wzmocniony włóknem szklanym) i stal
• Kolor/wykończenie: zielony metaliczny
• Zgodność: RoHS
• Waga: ~7,75 g

Sposób użycia

Przygotuj przewody, usuwając izolację na zalecaną długość dla puszek lutowniczych. Wprowadź każdy przewód do jego puszki lutowniczej i nałóż lut, aby utworzyć solidne, elektryczne połączenie. Upewnij się co do prawidłowej orientacji żeńskiej obudowy D-Sub podczas montażu w panelu lub łączenia z wtykiem. Po lutowaniu sprawdź złącza pod kątem zimnych lutów lub mostków i zabezpiecz obudowę zgodnie z instrukcją montażu urządzenia.

Zalecenia

Używaj odpowiedniej temperatury lutowania i topnika do cynowanych styków miedzianych, unikaj nadmiernych naprężeń mechanicznych na przewodach po lutowaniu i upewnij się, że prąd w obwodzie nie przekracza wartości znamionowej 5 A. Dla długotrwałej niezawodności, chroń połączenia przed środowiskiem korozyjnym i postępuj zgodnie z wytycznymi Harting dotyczącymi obchodzenia się ze złączami D-Sub.
