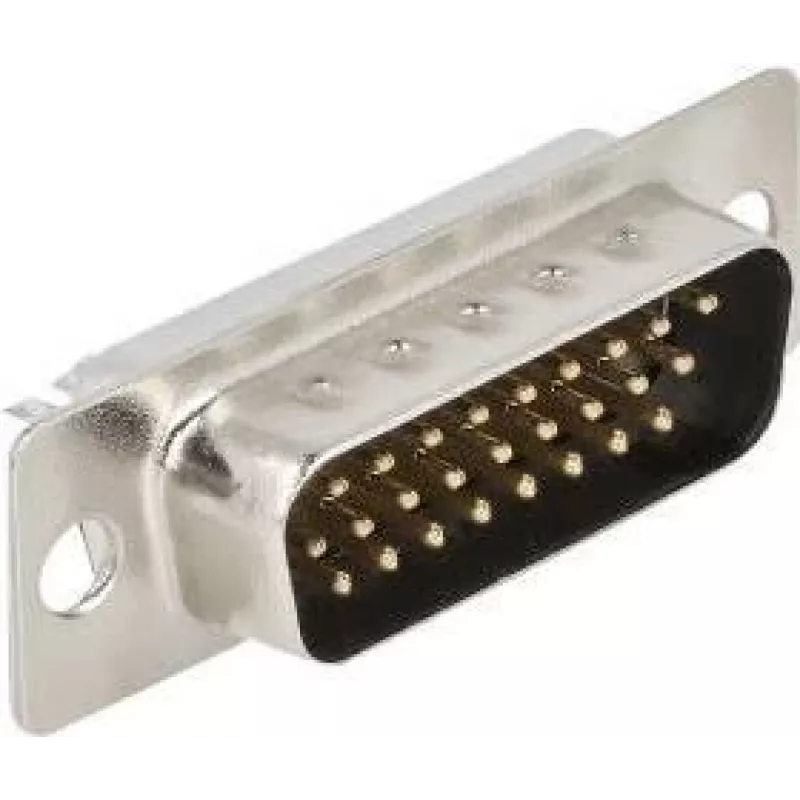

Złącze przewodowe D-Sub HD 26 pin DeLOCK 66706

Złącze przewodowe D-Sub HD 26 pin firmy DeLOCK to kompaktowe męskie złącze D-Sub przeznaczone do lutowania w urządzeniach elektronicznych i zespołach kablowych. Wykończone w czerni i srebrze złącze zapewnia standardowy 26-pinowy interfejs D-Sub HD w małej obudowie o wymiarach 12,5 mm (szer.) × 39,1 mm (gł.) × 11 mm (wys.). Produkt jest dostarczany w opakowaniach po cztery sztuki w woreczku foliowym i jest przeznaczony do zastosowań, gdzie wymagane jest niezawodne połączenie lutowane z interfejsem D-Sub o dużej gęstości.

Zalety

To męskie złącze D-Sub HD 26-pin oferuje równomierny rozstaw pinów odpowiedni do połączeń sygnałowych o dużej gęstości. Konstrukcja z metalu i tworzywa sztucznego zapewnia stabilność mechaniczną przy niewielkich wymiarach całkowitych, co jest korzystne w projektach o ograniczonej przestrzeni. Opakowanie zawierające cztery sztuki ułatwia montaż seryjny i prace naprawcze. Czarno-srebrne wykończenie nadaje neutralny wygląd pasujący do wielu obudów urządzeń.

Zastosowanie

• Naprawa lub wymiana interfejsów D-Sub HD 26-pin w sprzęcie elektronicznym
• Własne zespoły kablowe wymagające męskiego złącza D-Sub z 26 pinami do lutowania
• Prototypowanie i produkcja małoseryjna, gdzie potrzebne są kompaktowe połączenia D-Sub
• Łączenie urządzeń peryferyjnych lub starszego sprzętu wykorzystującego złącza D-Sub o dużej gęstości

Kluczowe specyfikacje

• Typ złącza: D-Sub HD, męski
• Liczba pinów lutowniczych: 26
• Wykończenie materiału: czarna obudowa z tworzywa ze srebrnymi częściami metalowymi
• Wymiary (szer. × gł. × wys.): 12,5 mm × 39,1 mm × 11 mm
• Ilość w opakowaniu: 4 szt. w woreczku foliowym
• Przeznaczony montaż: lutowanie przelotowe do PCB lub końcówek przewodów

Sposób użycia

Przygotować płytkę drukowaną lub zespół kablowy do lutowania przelotowego, wyrównując 26 pinów lutowniczych z odpowiednimi otworami. Zabezpieczyć złącze na miejscu, aby zapobiec ruchom podczas lutowania, a następnie nanieść lut na każdy pin, zapewniając niezawodne połączenia elektryczne i mechaniczne. Po lutowaniu sprawdzić każde połączenie pod kątem zimnych lutów lub mostków i w razie potrzeby usunąć pozostałości topnika. Podczas integracji złącza z systemami elektronicznymi stosować odpowiednie środki ostrożności ESD.

Zalecenia

Dla uzyskania spójnych wyników należy używać kontrolowanej temperatury grota lutownicy odpowiedniej do użytego lutu i materiałów PCB oraz wybrać lut z odpowiednim topnikiem. Podczas instalowania wielu złączy przed lutowaniem zweryfikować przypisanie pinów zgodnie ze schematem obwodu. Jeśli urządzenie będzie narażone na naprężenia mechaniczne, rozważyć dodatkowe odciążenie naprężeń dla podłączonych kabli, aby chronić połączenia lutowane.
