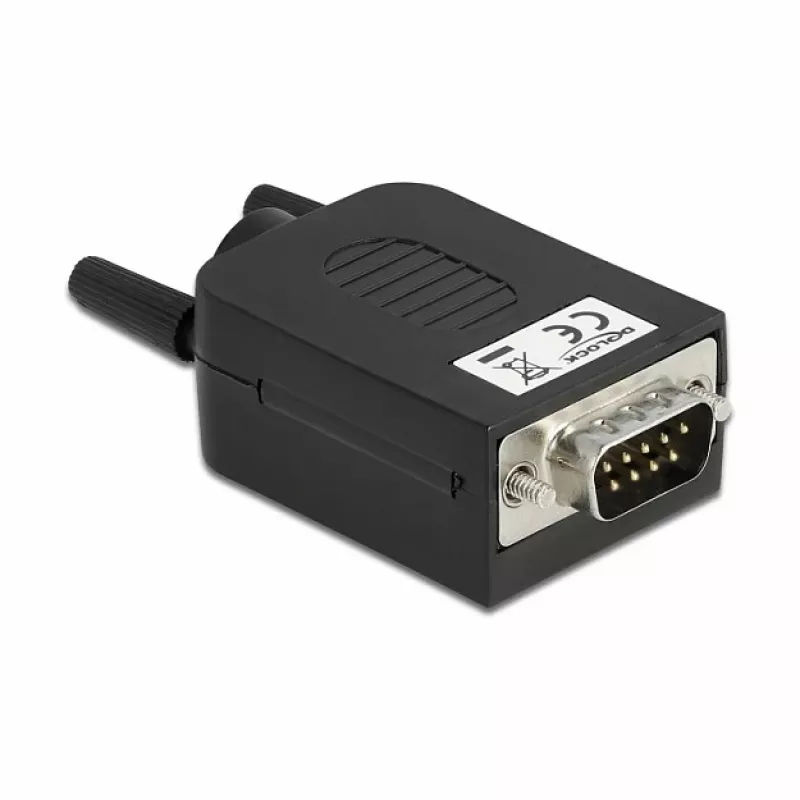

Złącze przewodowe DeLOCK 66232 Sub-D 9 10-pinowy blok zaciskowy Czarny

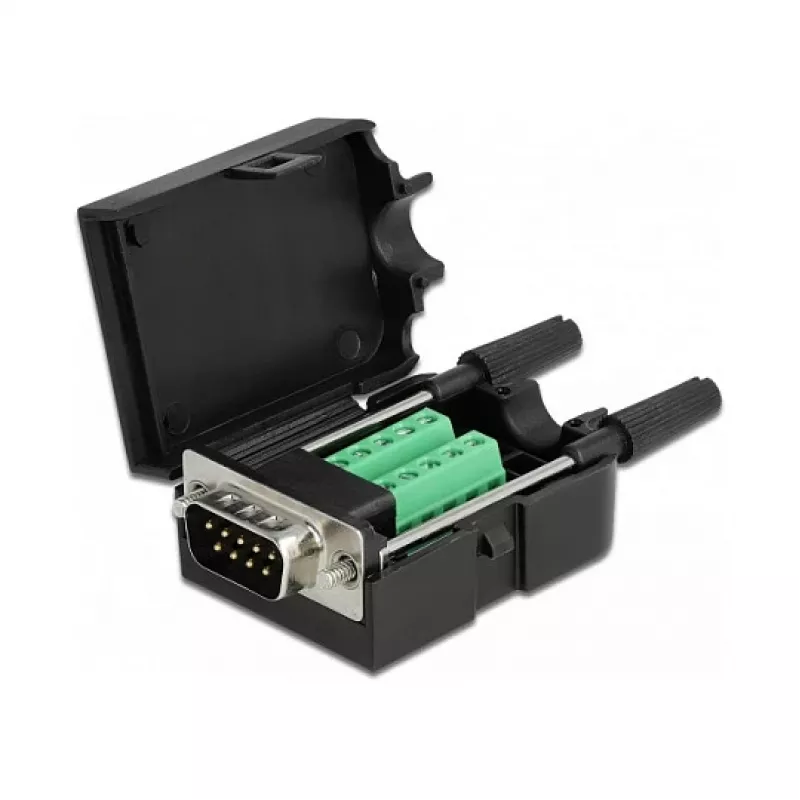

Złącze przewodowe DeLOCK 66232 łączy złącze w stylu Sub-D z 9- i 10-pinowym blokiem zaciskowym, umożliwiając bezpośrednie podłączanie gołych przewodów. Kompaktowa, czarna obudowa z tworzywa sztucznego mieści płytkę PCB i zaciski, zapewniając chroniony interfejs do zastosowań przemysłowych i hobbystycznych, takich jak modelarstwo kolejowe. Złącze obsługuje przewody AWG 26–18 i jest dostarczane jako pojedyncza sztuka w woreczku foliowym.

Zalety

Plastikowa obudowa chroni płytkę PCB i zaciski przed zabrudzeniem oraz uszkodzeniami mechanicznymi. Zintegrowane zabezpieczenie przed wyrwaniem unieruchamia kabel wewnątrz obudowy, zmniejszając naprężenia na zakończeniach przewodów. Kompaktowe wymiary (34,4 × 51,8 × 21 mm) ułatwiają montaż w ograniczonych przestrzeniach.

Zastosowanie

• Podłączanie gołych przewodów do interfejsów Sub-D 9/10 pin
• Panele sterownicze przemysłowe i okablowanie sygnałowe
• Elektronika hobbystyczna i modelarstwo kolejowe
• Prototypowanie i małe zespoły urządzeń

Kluczowe specyfikacje

• Producent: DELOCK
• Model / MPN: 66232
• EAN: 4043619662326
• Typ złącza: Sub-D 9 / 10-pinowy blok zaciskowy
• Obsługiwany rozmiar przewodu: AWG 26–18
• Kolor: Czarny
• Wymiary (szer. × gł. × wys.): 34,4 × 51,8 × 21 mm
• Opakowanie: 1 sztuka w woreczku foliowym

Sposób użycia

Zdejmij izolację z przewodu na odpowiednią długość dla zacisku, włóż goły przewód do odpowiedniego punktu zaciskowego i zabezpiecz go za pomocą śrub zaciskowych. Poprowadź kabel przez obudowę i umieść go w zintegrowanym zabezpieczeniu przed wyrwaniem przed zamknięciem lub zamontowaniem złącza. Zapewnij prawidłowe przypisanie pinów dla interfejsu Sub-D 9/10 podczas podłączania do zewnętrznego sprzętu.

Zalecenia

Używaj przewodów w określonym zakresie AWG 26–18 i upewnij się, że śruby są dokręcone, aby zapobiec przerywanym połączeniom. Unikaj narażania złącza na nadmierną wilgoć lub uderzenia mechaniczne pomimo ochronnej obudowy; w trudnych warunkach rozważ szczelne alternatywy.
