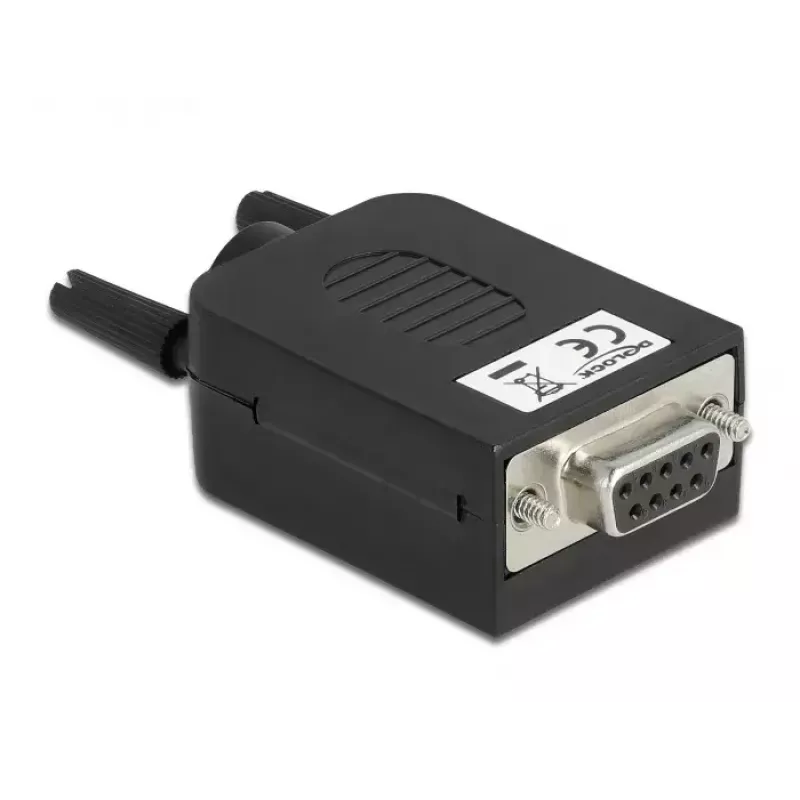

Złącze przewodowe DeLOCK 66257 Sub-D 9 10-pinowy blok zaciskowy czarny

To złącze przewodowe Delock 66257 oferuje bloki zaciskowe Sub-D 9 i 10-pinowe w kompaktowej czarnej obudowie z tworzywa sztucznego, umożliwiając bezpieczne podłączanie nieizolowanych przewodów. Obudowa chroni płytkę drukowaną przed zabrudzeniami i uszkodzeniami mechanicznymi, a zintegrowane odciążenie naprężające mocuje przewód wewnątrz obudowy. Złącze obsługuje typowe rozmiary AWG i nadaje się zarówno do zastosowań przemysłowych, jak i hobbystycznych, takich jak modelarstwo kolejowe.

Zalety

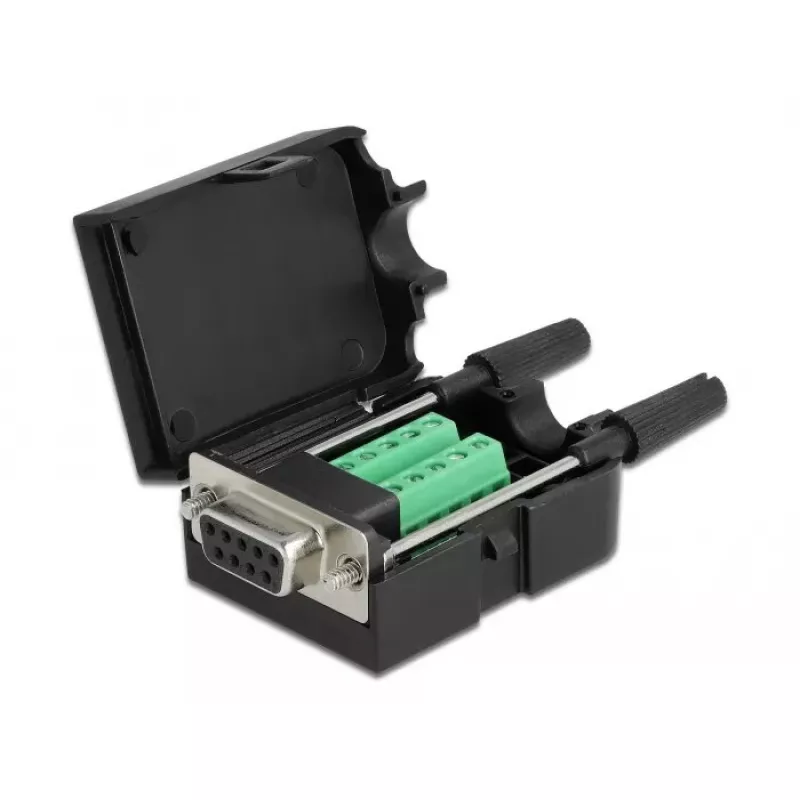

Plastikowa obudowa zapewnia ochronę płytki drukowanej i zmontowanych połączeń. Zintegrowane odciążenie naprężające zabezpiecza przewody i zmniejsza naprężenia na lutach i zaciskach. Kompaktowe wymiary (34,4 mm × 51,8 mm × 21 mm) oraz obsługa wielu grubości przewodów sprawiają, że urządzenie jest uniwersalne w różnych konfiguracjach.

Nadaje się do

• Łączenia nieizolowanych przewodów z interfejsami Sub-D 9 i 10-pinowymi
• Prototypów elektronicznych i małych zastosowań przemysłowych
• Projektów hobbystycznych, np. modeli kolejowych i elektroniki DIY

Kluczowe specyfikacje

• Marka: DELOCK
• Model / MPN: 66257
• Kolor produktu: Czarny
• Typ złącza: Blok zaciskowy Sub-D 9 i Sub-D 10-pinowy
• Obsługiwane rozmiary przewodów: AWG 26–18
• Wymiary (Szer. × Głęb. × Wys.): 34,4 mm × 51,8 mm × 21 mm
• Opakowanie: 1 sztuka w woreczku foliowym
• EAN: 4043619662579

Sposób użycia

Zdejmij izolację z końcówki przewodu zgodnie z obsługiwanymi rozmiarami AWG (26–18). Włóż nieizolowany przewód do odpowiedniego zacisku na bloku zaciskowym Sub-D i dokręć śruby zaciskowe, aby zabezpieczyć przewód. Umieść zespół przewodu i złącza wewnątrz plastikowej obudowy, tak aby zintegrowane odciążenie naprężające można było umieścić wokół przewodu. Zamknij lub zamontuj obudowę zgodnie z wymaganiami instalacji.

Zalecenia

Używaj przewodów w określonym zakresie AWG i dokręcaj zaciski z zalecanym momentem obrotowym dla niezawodnego styku. Upewnij się, że obudowa jest zamontowana w miejscu chronionym przed nadmiernym naprężeniem mechanicznym i wilgocią. Ze względów bezpieczeństwa odłącz zasilanie przed okablowaniem.
