Złącze przewodowe DeLOCK 66258 VGA 15-pin 10-pin listwa zaciskowa czarny

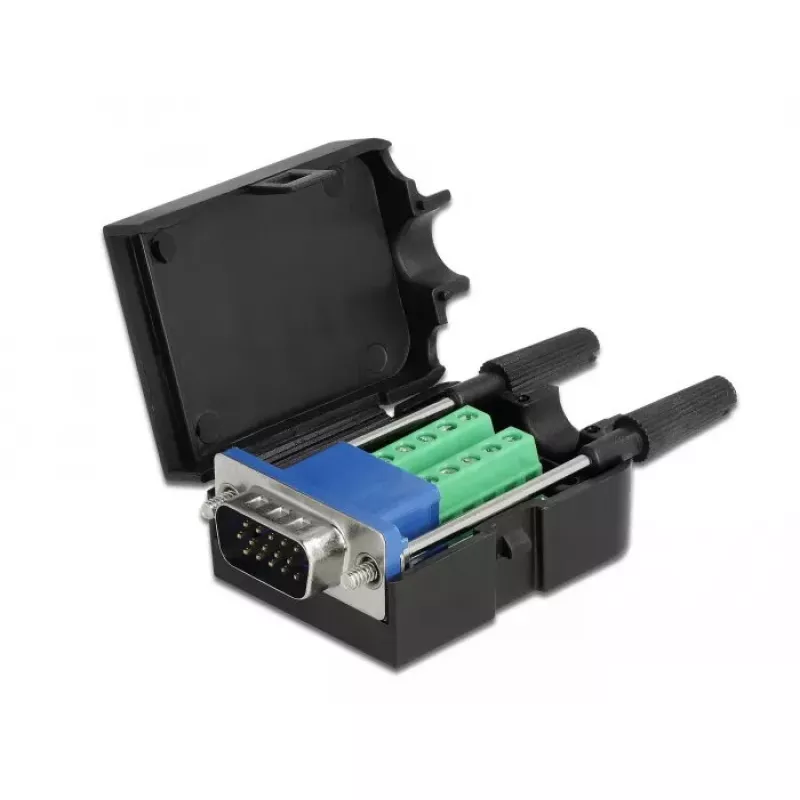

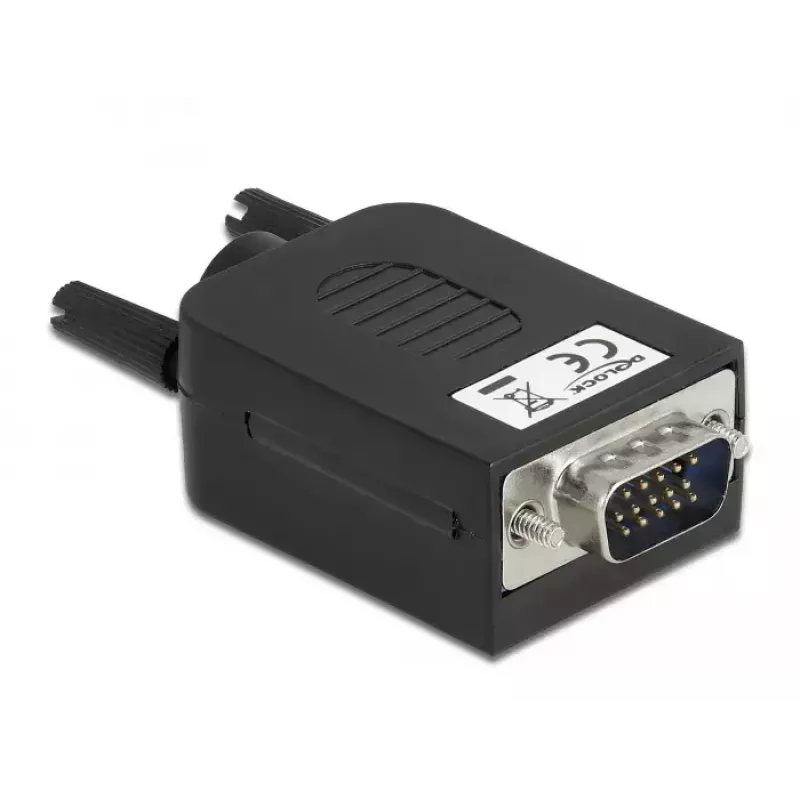

Złącze przewodowe DeLOCK 66258 łączy interfejs VGA 15-pin z 10-pinową listwą zaciskową w kompaktowej, czarnej obudowie z tworzywa sztucznego. Umożliwia bezpośrednie podłączenie nieizolowanych przewodów (AWG 26–18) do interfejsów VGA/10-pin i nadaje się do zastosowań przemysłowych i hobbystycznych, takich jak modelarstwo kolejowe. Obudowa chroni płytkę drukowaną przed zabrudzeniem i uszkodzeniami mechanicznymi, a zintegrowane odciążenie naprężeń zabezpiecza przewód wewnątrz obudowy.

Zalety

Plastikowa obudowa zapewnia ochronę płytki PCB i zmniejsza ryzyko zwarć spowodowanych kurzem lub zanieczyszczeniami. Zintegrowane odciążenie naprężeń mocuje i stabilizuje przewód, zapobiegając przypadkowemu rozłączeniu lub naprężeniom styków. Kompaktowe wymiary (34,4 mm × 51,8 mm × 21 mm) ułatwiają montaż w ograniczonej przestrzeni. Produkt obsługuje wiele średnic przewodów (AWG 26–18), oferując elastyczność dla różnych potrzeb okablowania.

Nadaje się do

• Podłączania nieizolowanych przewodów do interfejsów VGA 15-pin i 10-pin
• Przemysłowych zadań okablowania wymagających kompaktowych połączeń zaciskowych
• Elektroniki hobbystycznej i modelarstwa kolejowego
• Prototypowania i instalacji na małą skalę

Kluczowe specyfikacje

• Marka: DELOCK
• Numer części producenta (MPN): 66258
• EAN: 4043619662586
• Kolor produktu: Czarny
• Obsługiwany rozmiar przewodu: AWG 26–18
• Typy złączy: VGA 15-pin i 10-pinowa listwa zaciskowa
• Wymiary (szer. × gł. × wys.): 34,4 mm × 51,8 mm × 21 mm
• Opakowanie: 1 sztuka w woreczku foliowym

Sposób użycia

Zdejmij izolację z końcówek przewodów na odpowiednią długość dla styków zaciskowych. Włóż nieizolowane przewody do otworów listwy zaciskowej i zamocuj je zgodnie z metodą mocowania zacisku (np. śruby lub zaciski). Poprowadź przewód przez obudowę i ustaw go tak, aby można było załączyć zintegrowane odciążenie naprężeń. Zamknij obudowę, aby chronić płytkę PCB i upewnij się, że odciążenie naprężeń mocno trzyma przewód na miejscu.

Zalecenia

Używaj złącza z przewodami w obsługiwanym zakresie AWG (26–18), aby zapewnić niezawodne połączenie elektryczne. Unikaj wystawiania plastikowej obudowy na nadmierne ciepło lub rozpuszczalniki. Sprawdź, czy wszystkie zakończenia przewodów są prawidłowo dokręcone i czy odciążenie naprężeń jest załączone, aby zapobiec przemieszczaniu się przewodów podczas pracy.
