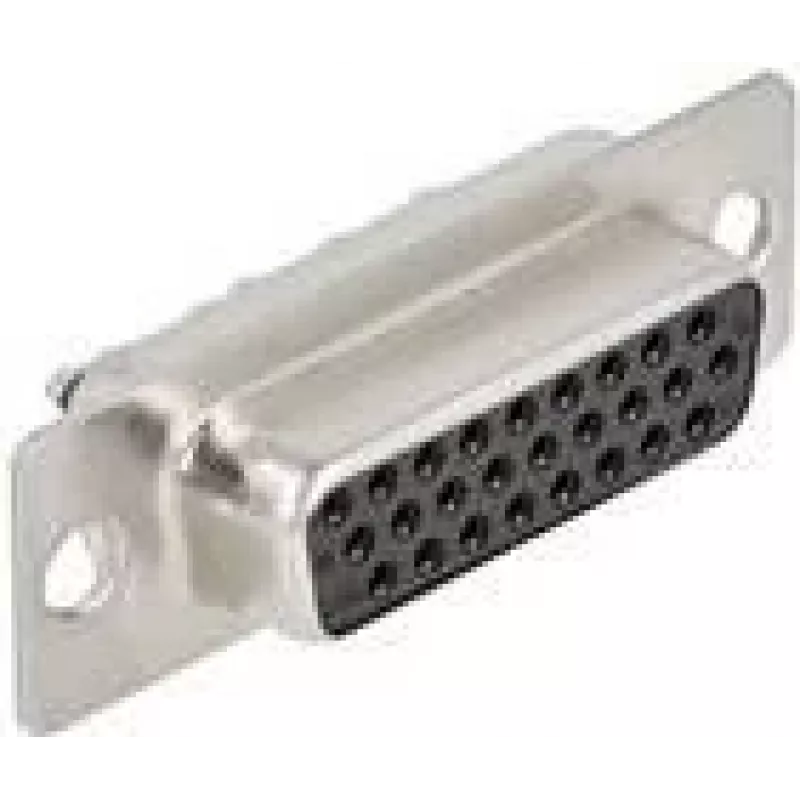

Złącze przewodowe DeLOCK 66717 D-Sub HD 26 pinów Czarny Srebrny

Złącze przewodowe DeLOCK 66717 to żeńskie złącze D-Sub HD (wysokiej gęstości) 26-pinowe, zaprojektowane do niezawodnych połączeń sygnałowych w urządzeniach elektronicznych. Wykonane w kolorach czarnym i srebrnym, złącze jest kompaktowe – ma szerokość 12,5 mm, głębokość 39,1 mm i wysokość 10,7 mm. Produkt jest dostarczany w paczkach po cztery sztuki, każda paczka w woreczku foliowym. Wyprodukowane przez DELOCK w Chinach, złącze to jest przeznaczone do zastosowań, gdzie wymagany jest mały interfejs D-Sub HD.

Zalety

DeLOCK 66717 łączy dużą liczbę pinów o wysokiej gęstości z kompaktową obudową, oferując oszczędzającą miejsce instalację oraz łatwe łączenie z kompatybilnymi gniazdami D-Sub HD. Czarno-srebrne wykończenie zapewnia neutralny wygląd odpowiedni do montażu widocznego lub ukrytego. Dostarczany w zestawie czterech sztuk, opakowanie wspiera wiele punktów połączeniowych lub zapas części zamiennych do prac konserwacyjnych.

Zastosowanie

• Połączenia w sprzęcie elektronicznym wymagające żeńskiego interfejsu D-Sub HD 26-pinowego
• Systemy wbudowane, panele sterowania i urządzenia testowe z ograniczoną przestrzenią na panelu
• Naprawa lub wymiana istniejących połączeń D-Sub HD w urządzeniach przemysłowych lub konsumenckich

Kluczowe dane techniczne

• Typ złącza: żeńskie D-Sub HD (26 pinów)
• Kolor: czarny i srebrny
• Wymiary: 12,5 mm (szerokość) × 39,1 mm (głębokość) × 10,7 mm (wysokość)
• Ilość: 4 złącza w opakowaniu
• Opakowanie: woreczek foliowy
• Pochodzenie: wyprodukowano w Chinach

Sposób użycia

Wyrównaj żeńskie złącze DeLOCK 66717 D-Sub HD z pasującym męskim wtykiem D-Sub HD, upewniając się, że orientacja obudowy i układu pinów jest prawidłowa. Wsuń złącze prosto do gniazda współpracującego, aż obudowa całkowicie się osadzi. Zabezpiecz wszelkie elementy mocujące obecne na interfejsie współpracującym zgodnie z konstrukcją urządzenia. W przypadku okablowania postępuj zgodnie ze schematem wyprowadzeń urządzenia i przylutuj lub zaciśnij odpowiednie przewody do złącza współpracującego lub zespołu kablowego przed instalacją.

Zalecenia

Obchodź się ze złączem, trzymając za obudowę, aby uniknąć nacisku na styki, sprawdź kompatybilność wyprowadzeń przed podłączeniem i przechowuj nieużywane złącza w oryginalnym woreczku foliowym, aby chronić je przed kurzem i uszkodzeniami mechanicznymi.
