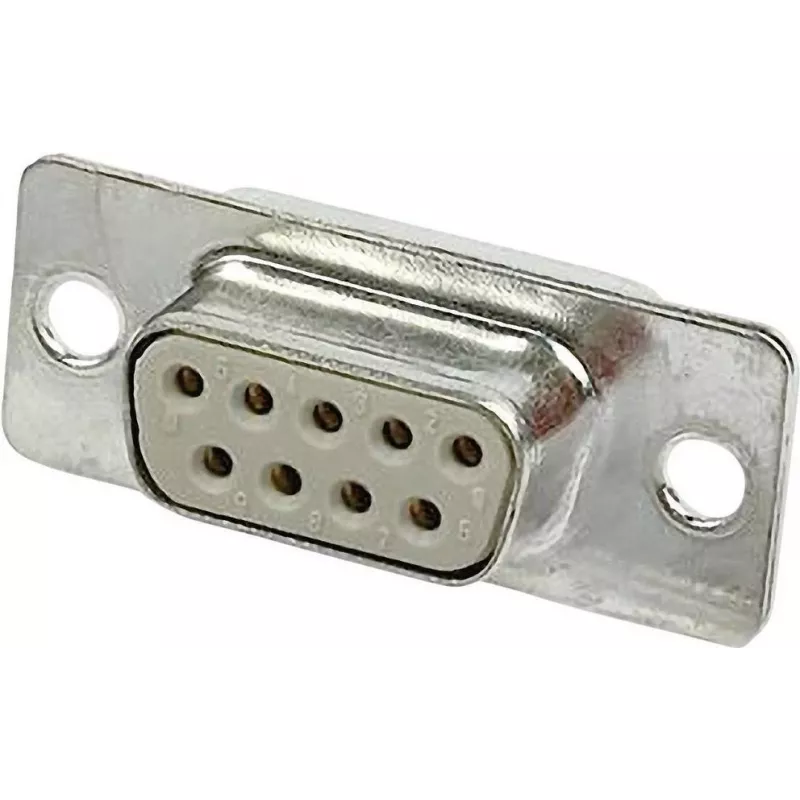

Złącze przewodowe Harting 09 67 209 4704 D‑Sub 1, szare metaliczne, obudowa PBT

Harting 09 67 209 4704 to żeńskie złącze przewodowe D-Sub 1 z zakończeniem lutowanym, przeznaczone do połączeń sygnałowych i niskoprądowych. Złącze posiada dziewięć styków w obudowie D-Sub 1, korpus z żywicy termoplastycznej (PBTP/PBT wypełniony włóknem szklanym) z powłoką ze stali platerowanej i stykami ze stopu miedzi. Jest przystosowane do maksymalnego prądu 6,5 A i występuje w szarym metalicznym wykończeniu. Produkt jest zgodny z RoHS i ma lekką, kompaktową konstrukcję (ok. 4,36 g).

Zalety

Złącze zapewnia bezpieczne zakończenia lutowane, gwarantujące niezawodne mocowanie przewodów i dobry kontakt elektryczny. Obudowa z PBTP wypełnionego włóknem szklanym oferuje wytrzymałość mechaniczną i stabilność termiczną, a platerowana stalowa powłoka poprawia ekranowanie i ochronę mechaniczną. Styki ze stopu miedzi zapewniają stałą przewodność i odporność na korozję, odpowiednią do typowych zastosowań przemysłowych i przyrządowych.

Nadaje się do

• Okablowania sygnałowego i niskoprądowego w szafach sterowniczych i aparaturze
• Paneli urządzeń i przyłączy wymagających żeńskiego złącza D-Sub 1
• Środowisk, w których potrzebne są kompaktowe złącza zgodne z RoHS

Kluczowe specyfikacje

• Producent: Harting, MPN: 09 67 209 4704
• Typ złącza: D-Sub 1 (żeńskie)
• Styki: 9
• Zakończenie: lutowane
• Prąd znamionowy: 6,5 A
• Materiał korpusu: politereftalan butylenu wypełniony włóknem szklanym (PBTP/PBT)
• Powłoka: stal platerowana (szara metaliczna)
• Materiał styków: stop miedzi
• Zgodność: RoHS
• Waga: ~4,36 g

Sposób użycia

Przygotuj każdy przewód, usuwając izolację na zalecaną długość, włóż drut do tulejki lutowniczej i nałóż lutowie, aby utworzyć bezpieczne połączenie. Po lutowaniu sprawdź każdy styk pod kątem ciągłości lutu i prawidłowego zamocowania mechanicznego. Zamontuj złącze w panelu lub pasującej obudowie zgodnie z instrukcją mechaniczną urządzenia i upewnij się, że jest prawidłowo wyrównane z pasującą wtyczką D-Sub przed zamocowaniem.

Zalecenia

Używaj odpowiednich narzędzi lutowniczych i topnika, aby uzyskać niezawodne połączenia lutowane, i unikaj nadmiernego ciepła, aby chronić obudowę z PBTP. Sprawdź, czy podłączony obwód nie przekracza wartości znamionowej 6,5 A i postępuj zgodnie ze standardowymi praktykami uziemiania/ekranowania, aby uzyskać najlepszą integralność sygnału.
