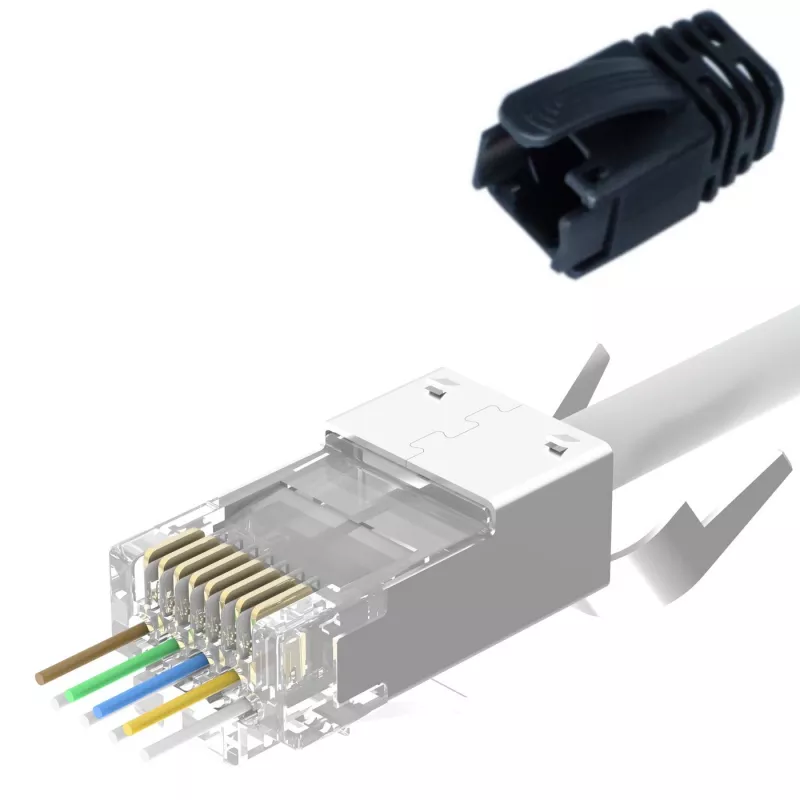

Złącze przewodowe Lanview LVN125311

Złącze przewodowe Lanview LVN125311 przeznaczone jest do zakańczania kabli S/UTP Cat.6A i Cat.7 o większych średnicach żył. Akceptuje przewody AWG 22/24 i posiada pozłacane styki zapewniające niezawodną przewodność elektryczną oraz odporność na korozję. Złącze jest zgodne z normą RoHS i przeznaczone do użytku z pasującymi szczypcami zaciskowymi Lanview W126364535.

Zalety

Pozłacane styki poprawiają transmisję sygnału i trwałość. Konstrukcja umożliwia obsługę większych średnic kabli oraz płynne przejście przewodów 23AWG/24AWG. Kompaktowe wymiary i umiarkowana waga ułatwiają montaż. Zgodność z RoHS oznacza ograniczenie substancji niebezpiecznych zgodnie z normą.

Zastosowanie

• Zakańczanie kabli S/UTP Cat.6A
• Zakańczanie kabli S/UTP Cat.7
• Instalacje z przewodami AWG 22 lub 24
• Sieci polowe i szafowe, gdzie preferowane są pozłacane styki

Kluczowe specyfikacje

• Model: Lanview LVN125311
• Typ kabla: S/UTP (ekranowana skrętka)
• Kompatybilne rozmiary przewodów: AWG 22 / AWG 24 (obsługuje 23AWG/24AWG)
• Maksymalna średnica żyły: 1,45 mm
• Styki: Pozłacane
• Zgodność: RoHS
• Waga: 198 g
• Wymiary produktu: 12 mm (szer.) x 21 mm (gł.)
• Wymiary opakowania: 140 x 60 x 180 mm
• Producent: Lanview, wyprodukowano w Chinach
• MPN: LVN125311, EAN: 5704174603757

Instrukcja użycia

Przygotuj kabel S/UTP, zdejmując zewnętrzną izolację i układając pary zgodnie z wymaganym standardem okablowania. Włóż przewody do złącza, aż dotkną styków. Użyj dedykowanych szczypiec zaciskowych Lanview W126364535, aby mocno zaciąć złącze na kablu, zapewniając bezpieczne połączenie mechaniczne i elektryczne. Sprawdź, czy końce przewodów są całkowicie osadzone, a ekran (jeśli występuje) jest prawidłowo zakończony.

Zalecenia

Używaj wyłącznie z szczypcami zaciskowymi Lanview model W126364535. Sprawdź, czy średnica przewodu nie przekracza 1,45 mm, a typ kabla to S/UTP Cat.6A lub Cat.7. Przetestuj zakończone połączenie odpowiednimi testerami sieciowymi, aby potwierdzić ciągłość i wydajność.
