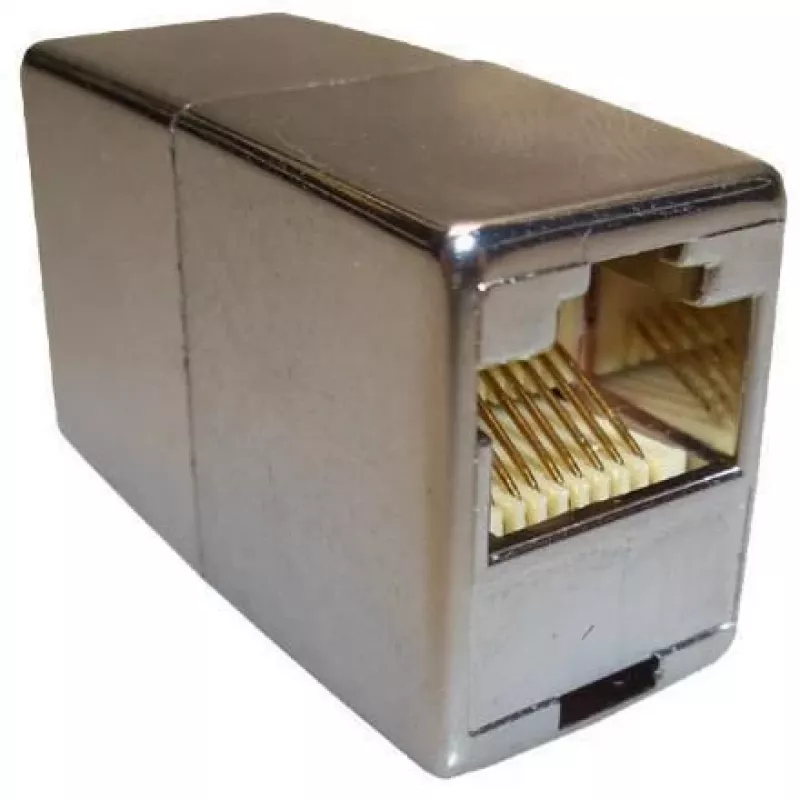

Złącze przewodowe LogiLink NP0031

Złącze przewodowe LogiLink NP0031 to ekranowane, dwuportowe złącze żeńskie RJ45 zaprojektowane do zastosowań w okablowaniu sieciowym i Ethernet. Łączy w sobie solidną obudowę z ABS bez halogenu z płytką drukowaną FR4 i pozłacanymi stykami, aby zapewnić niezawodną transmisję sygnału i długoterminową stabilność mechaniczną. Układ połączeń 1:1 i dwa żeńskie porty RJ45 sprawiają, że nadaje się ono do sprzęgania kabli na przedłużeniu lub połączeń montowanych w panelach, gdzie istotne jest zachowanie ekranowania i integralności sygnału.

Zalety

To złącze oferuje konstrukcję ekranowaną, redukującą zakłócenia elektromagnetyczne i poprawiającą wydajność sieci w środowiskach narażonych na szumy. Obudowa z ABS bez halogenu spełnia normę palności UL 94 V-0, podczas gdy płytka drukowana FR4 i styki z brązu fosforowego z niklowaniem i pozłacaniem (0,6 µm) zapewniają niską rezystancję stykową i odporność na korozję. Konstrukcja obsługuje szeroki zakres temperatury pracy od -40 °C do +80 °C i przyjmuje standardowe okablowanie Ethernet z bezpośrednim układem połączeń 1:1, co ułatwia instalację.

Zastosowanie

• Sprzęganie dwóch kabli Ethernet na przedłużeniu
• Montaż w panelach lub obudowach do ekranowanych połączeń sieciowych
• Profesjonalne instalacje sieciowe i okablowanie strukturalne
• Naprawy i przedłużenia sieci DIY wymagające ekranowania

Kluczowe specyfikacje

• Typ złącza: 2 × RJ45 żeńskie, ekranowane
• Materiał styków: brąz fosforowy
• Powłoka styków: niklowanie z pozłacaniem, 0,6 µm
• Materiał i grubość płytki drukowanej: FR4, 1,2 mm
• Materiał obudowy: ABS bez halogenu, UL 94 V-0
• Układ połączeń: 1:1
• Zakres temperatury pracy: -40 °C do +80 °C

Sposób użycia

Włóż każdy kabel Ethernet do odpowiedniego żeńskiego portu RJ45 i upewnij się, że zaczepy złącza są prawidłowo osadzone. Ponieważ złącze jest ekranowane i okablowane 1:1, należy zachować ciągłość ekranowania kabli, podłączając przewody uziemiające lub folię do ekranu złącza, jeśli jest to możliwe. W razie potrzeby zamontuj złącze w panelu lub obudowie, zabezpieczając je zgodnie ze środowiskiem instalacji i upewniając się, że płytka drukowana i styki nie są narażone na naprężenia mechaniczne.

Zalecenia

W celu osiągnięcia optymalnej wydajności należy używać kabli z nieuszkodzonym ekranowaniem i sprawdzać ciągłość styków po instalacji. Unikaj nadmiernego zginania lub naprężeń rozciągających na kablach w pobliżu złącza i przeprowadzaj regularne kontrole w środowiskach o ekstremalnych temperaturach lub wysokich wibracjach, aby zapewnić stałą niezawodność sygnału.
