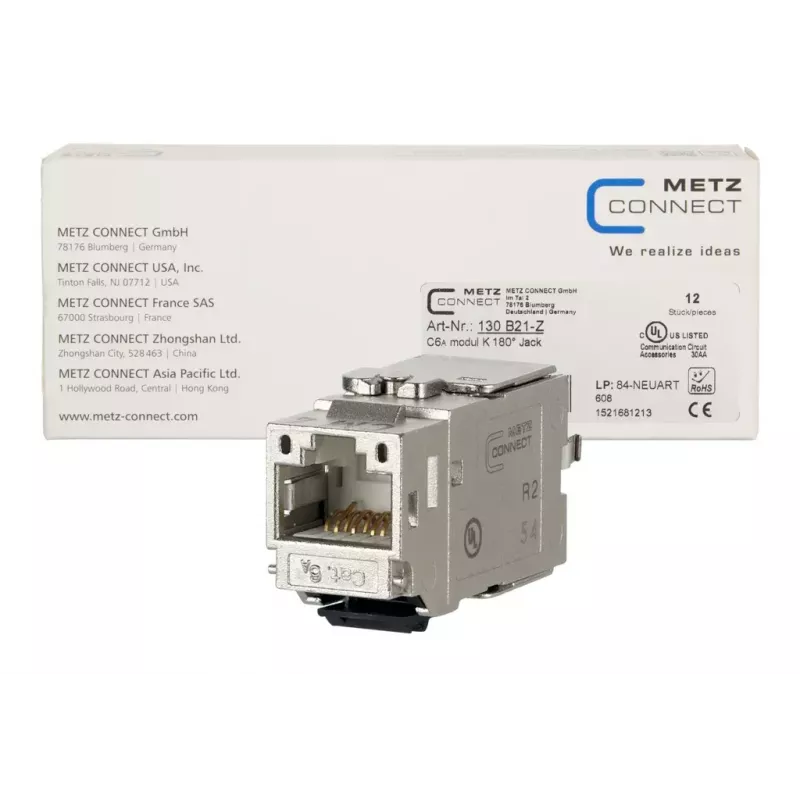

Złącze przewodowe METZ CONNECT 130B21-Z

Złącze przewodowe METZ CONNECT 130B21-Z to modułowa jednostka terminacji Cat.6A RJ45 w formacie Keystone, z wprowadzaniem kabla pod kątem 180°. Jednoczęściowa, odlewana ciśnieniowo z cynku obudowa jest wielokrotnego użytku i wyrafinowana pod kątem trwałości. Obsługuje przewody miedziane z żyłami litymi i linkowymi i jest dostarczana w zestawie 12 sztuk do instalacji masowych.

Zalety

Złącze umożliwia montaż beznarzędziowy z odciążeniem naprężenia, które zatrzaskuje się bezpośrednio na nasadce zaciskowej i zapewnia inteligentne zarządzanie kablami odpowiednie dla silnie skręconych kabli. Obsługuje zarówno schemat połączeń T568A, jak i T568B wydrukowany na nasadce zaciskowej. Jednostka posiada certyfikat wydajności Cat.6A (GHMT re-embedded PVP) i spełnia standardy komponentów i systemów do klasy EA, z testami do wyższych częstotliwości dla wydajności komponentów i łącza. Jest kompatybilna z Ethernetem 10 GBit, wariantami PoE i HDBaseT.

Zastosowanie

• Instalacje okablowania strukturalnego Cat6/6e/6a
• Panele krosowe Keystone i płyty czołowe z wprowadzaniem kabla pod kątem 180°
• Sieci 10 GBase-T Ethernet i urządzenia zasilane przez PoE
• Środowiska wymagające terminacji wielokrotnego użytku, beznarzędziowych

Kluczowe specyfikacje

• Typ produktu: modułowa jednostka terminacji Cat.6A RJ45, Keystone, wprowadzanie kabla pod kątem 180°
• Obsługiwane przewody: lite AWG 26/1 do 22/1 i linkowe AWG 26/7 do 22/7 (IDC)
• Obudowa: jednoczęściowa, odlewana ciśnieniowo z cynku, wielokrotnego użytku
• Certyfikaty: GHMT Cat.6A re-embedded PVP; test komponentów ISO/IEC 11801, DIN EN 50173-1, ANSI/TIA-568.2-D, IEC 60603-7-51
• Wydajność: klasa EA do 500 MHz (ISO/IEC 11801); test komponentów do 600 MHz; test łącza do 800 MHz
• Kompatybilność: 10 GBit Ethernet (IEEE 802.3an), PoE/PoE+ / UPoE / 4PPoE, HDBaseT
• Opakowanie: zestaw 12 sztuk (nie sprzedawane pojedynczo)
• Marka / MPN / EAN: BTR / 130B21-Z / 4251394608617

Jak używać

Wprowadź kabel do prowadnicy 180°, ułóż żyły zgodnie z kodem kolorów T568A lub T568B wydrukowanym na nasadce zaciskowej i wciśnij przewody do złączy przemieszczających izolację (IDC). Zatrzaśnij odciążenie naprężenia na nasadce zaciskowej, aby zabezpieczyć kabel; do terminacji nie są wymagane żadne specjalne narzędzia. Konstrukcja wspiera migrację do systemów 25G bez dodatkowego oprzyrządowania.

Zalecenia

Używaj złącza z kablami spełniającymi określone zakresy AWG i postępuj zgodnie z wydrukowanym schematem połączeń, aby zapewnić niezawodną sygnalizację. Przechowuj i transportuj zestaw 12 sztuk w oryginalnym opakowaniu, aby zapobiec uszkodzeniom mechanicznym odlewanej obudowy i styków.
