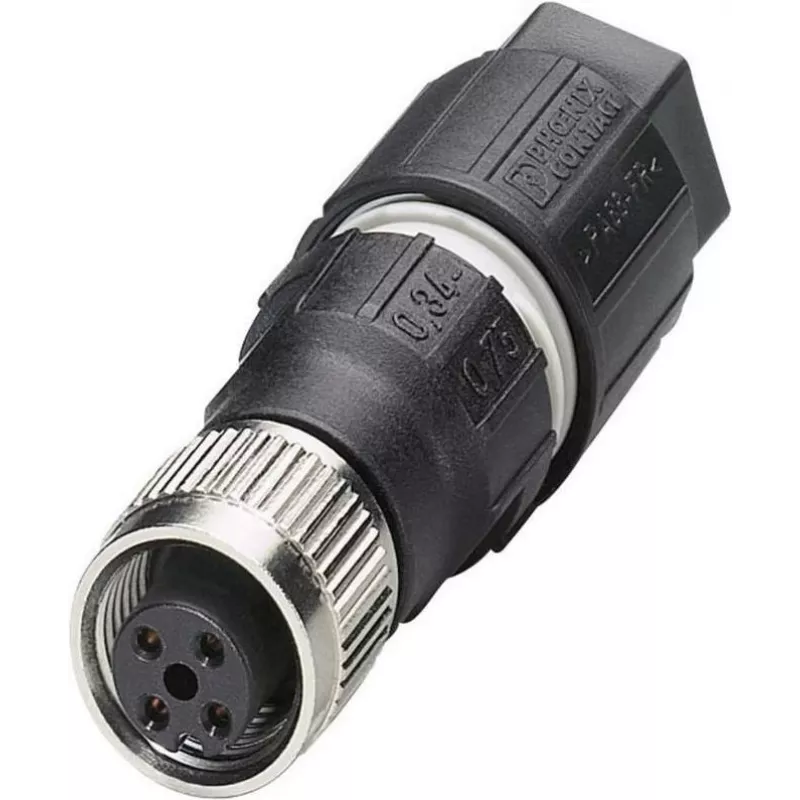

Złącze przewodowe PHOENIX-CONTACT 1641772 M12 4-stykowe proste złącze czujnika

PHOENIX-CONTACT 1641772 to proste złącze przewodowe M12 4-stykowe przeznaczone do podłączania czujników i elementów wykonawczych w automatyce przemysłowej. Złącze zapewnia standardowy interfejs M12 z kodowaniem A, 4-biegunowy i umożliwia niezawodną transmisję sygnałów i zasilania w kompaktowych urządzeniach obiektowych. Jest to wersja z gniazdem prostym przeznaczona do uniwersalnego zastosowania tam, gdzie wymagane jest trwałe i oszczędzające miejsce połączenie.

Zalety

PHOENIX-CONTACT 1641772 oferuje połączenie metodą przemieszczenia izolacji, które umożliwia oszczędny czasowo montaż bez zdejmowania izolacji z poszczególnych przewodów, co skraca czas instalacji. Jego konstrukcja wspiera montaż na miejscu, co zapewnia elastyczne okablowanie, a radełkowanie z odlewu cynkowego niklowanego zapewnia wytrzymałość mechaniczną. Złącze nadaje się do bezpiecznego użytku w terenie dzięki wysokiemu stopniowi ochrony i obsługuje różne średnice zewnętrzne kabli.

Odpowiednie do

• Okablowania czujników i elementów wykonawczych w automatyce fabrycznej
• Podłączania małych urządzeń obiektowych wymagających interfejsu 4-stykowego M12 z kodowaniem A
• Montażu kabli na miejscu, gdzie preferowane jest szybkie zakańczanie metodą przemieszczenia izolacji
• Środowisk wymagających kompaktowych, prostych połączeń M12 z trwałą metalową obudową

Kiedy może nie być odpowiednie

To proste 4-stykowe złącze M12 jest przeznaczone do zastosowań z czujnikami/elementami wykonawczymi z kodowaniem A i może nie być odpowiednie tam, gdzie wymagana jest inna liczba styków, kodowanie lub połączenia kątowe. Nie jest przeznaczone do zastępowania rozwiązań złącz wieloprzewodowych ani jako substytut złączy z certyfikatami do stref zagrożonych wybuchem, chyba że takie certyfikaty są wyraźnie zapewnione.

Kluczowe parametry

• Typ złącza: Proste gniazdo M12, kodowane A, 4-biegunowe
• Metoda podłączenia: Połączenie metodą przemieszczenia izolacji (IDC)
• Materiał radełkowanej obudowy: Odlew cynkowy, niklowany
• Zakres średnicy zewnętrznej kabla: 4 mm do 8 mm
• Zastosowanie: Złącze czujnika/elementu wykonawczego do transmisji sygnałów i zasilania

Sposób użycia

Przygotuj kabel, upewniając się, że zewnętrzny płaszcz odpowiada określonemu zakresowi średnic zewnętrznych. Zastosuj metodę zakańczania poprzez przemieszczenie izolacji: włóż przewody do odpowiednich styków IDC zgodnie z przyporządkowaniem pinów M12 i zabezpiecz obudowę. Dokręć złącze w razie potrzeby, aby osiągnąć określony stopień ochrony do użytku w terenie. Stosuj standardowe praktyki instalacyjne dla złączy M12 z kodowaniem A i po montażu sprawdź ciągłość elektryczną i polaryzację.

Co wziąć pod uwagę przed zakupem

• Potwierdź, że proste gniazdo 4-stykowe M12 z kodowaniem A pasuje do wyprowadzeń Twojego urządzenia i ograniczeń przestrzeni mechanicznej
• Upewnij się, że średnica zewnętrzna kabla mieści się w zakresie 4–8 mm w celu prawidłowego uszczelnienia i odciążenia naprężeniowego
• Sprawdź, czy zakańczanie metodą przemieszczenia izolacji jest akceptowalne dla Twojego procesu okablowania i typów przewodów
• Upewnij się, że spełnione są wszelkie wymagane certyfikaty środowiskowe lub bezpieczeństwa dla Twojej aplikacji

Zalecenia

Aby zapewnić niezawodną pracę, używaj kompatybilnych złączy współpracujących M12 z kodowaniem A i postępuj zgodnie z instrukcjami producenta dotyczącymi momentu dokręcania i uszczelnienia. Po montażu sprawdź połączenia pod kątem ciągłości i trzymania mechanicznego przed umieszczeniem urządzenia w terenie.
