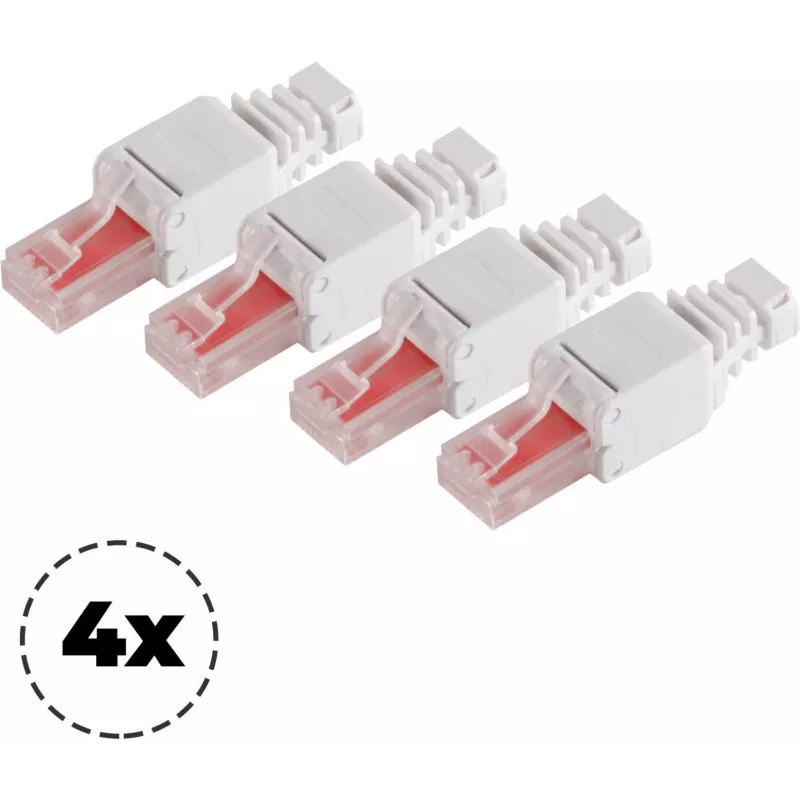

Złącze RJ-45 ShiverPeaks BS75011-4

Złącze RJ-45 ShiverPeaks BS75011-4 to prosta męska wtyczka sieciowa dostarczana w opakowaniu po cztery sztuki. Zaprojektowane do stosowania ze standardowym okablowaniem Ethernet, złącze to ma zapewniać bezpieczny fizyczny interfejs między kablami skręcanymi a urządzeniami sieciowymi. Jego prosty korpus i powszechny format RJ-45 sprawiają, że jest kompatybilne z kablemi krosowymi i zakończeniami stałych łączy, gdzie wymagana jest wtyczka męska.

Zalety

Te złącza RJ-45 oferują kompaktową prostą konstrukcję, która ułatwia wkładanie do gniazd i zmniejsza naprężenia na prowadzeniu kabli. Wyprodukowane w celu zapewnienia stałego kontaktu elektrycznego, wspierają niezawodną transmisję danych w typowych instalacjach Ethernet. Konfiguracja opakowania z czterema złączami pozwala na małe projekty instalacyjne lub naprawy bez nadmiernych zapasów.

Zastosowanie

• Tworzenie lub naprawa kabli krosowych Ethernet
• Podłączanie urządzeń sieciowych, takich jak przełączniki, routery i panele krosowe
• Instalacje sieciowe w małych biurach lub domach
• Testowanie i prototypowanie okablowania sieciowego

Kluczowe specyfikacje

• Typ złącza: RJ-45 męskie, prosty format
• Ilość: 4 złącza w opakowaniu
• Kompatybilność: standardowe okablowanie Ethernet 8-pozycyjne 8-stykowe (8P8C)
• Przeznaczone kable: kable sieciowe skręcane (np. Cat5e, Cat6, gdy dotyczy)
• Materiał fizyczny: sztywny izolowany korpus z metalowymi stykami do transmisji sygnału

Sposób użycia

Przygotuj kabel skręcany, ściągając zewnętrzną powłokę, aby odsłonić pary przewodów, a następnie ułóż przewody zgodnie z wymaganym schematem okablowania (T568A lub T568B). Przytnij przewody do równej długości i włóż je całkowicie do złącza RJ-45, aż każdy przewód osiądzie w swoim kanale stykowym. Użyj odpowiedniego narzędzia zaciskowego przeznaczonego do wtyczek RJ-45, aby zabezpieczyć złącze na kablu, upewniając się, że styki przebijają izolację i zapewniają solidny kontakt. Sprawdź ciągłość i poprawne mapowanie par za pomocą testera kabli przed oddaniem kabla do użytku.

Wskazówki dotyczące użytkowania

Używaj kompatybilnych narzędzi zaciskowych i testerów kabli, aby zapewnić niezawodne zakończenia; unikaj nadmiernego ściągania powłoki kabla i potwierdź standard okablowania przed zaciskaniem. W przypadku okablowania wyższych kategorii sprawdź, czy konstrukcja złącza uwzględnia średnicę kabla i limity rozkręcenia par, aby utrzymać wydajność.
