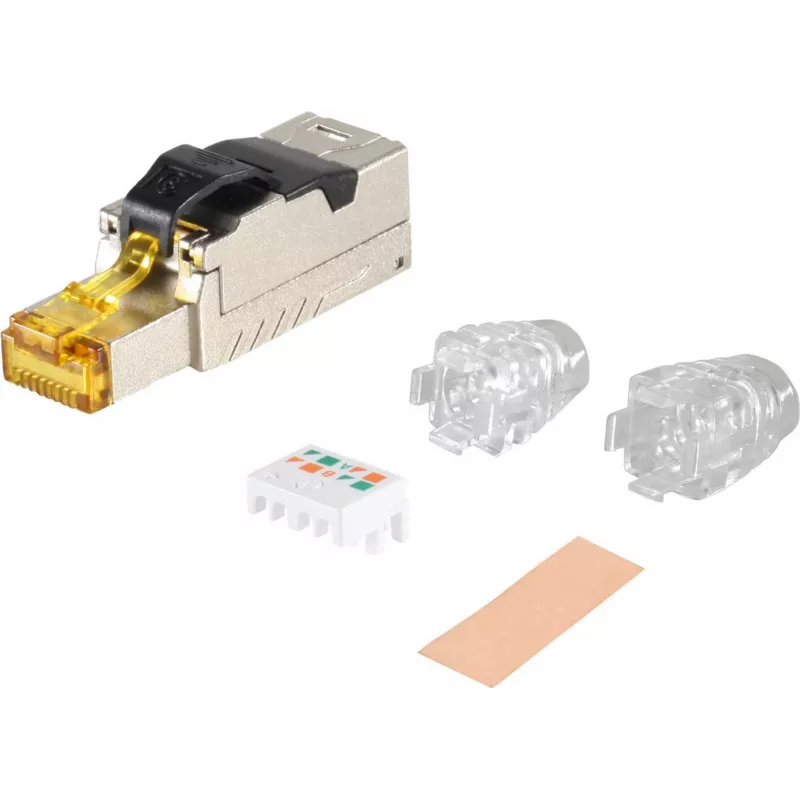

Złącze sieciowe helos RJ-45 M ekranowane kat. 8.1 do szybkich połączeń Ethernet

Ekranowane złącze sieciowe helos RJ-45 M zaprojektowane do okablowania kat. 8.1 i szybkich łączy Ethernet. Męski interfejs RJ-45 zapewnia ekranowane połączenie spełniające wymagania elektryczne i mechaniczne instalacji kat. 8.1. Złącze to jest przeznaczone do zastosowań, w których wymagana jest ochrona przed zakłóceniami elektromagnetycznymi (EMI) i niezawodna transmisja sygnałów wysokiej częstotliwości, takich jak centra danych, serwerownie i przemysłowe środowiska sieciowe.

Zalety

Złącze oferuje pełne ekranowanie, aby zachować integralność sygnału w środowiskach o znacznym poziomie szumów elektrycznych. Jego konstrukcja wspiera parametry wydajnościowe okablowania kat. 8.1 dla częstotliwości i przepływności określonych przez tę kategorię, zapewniając kompatybilność z ekranowanymi systemami skrętki. Męski format RJ-45 umożliwia łatwe zakończanie kabli krosowych lub stałego okablowania oraz zapewnia mechanicznie bezpieczne połączenie ze standardowymi gniazdami RJ-45.

Nadaje się do

• Zakończania ekranowanych kabli krosowych kat. 8.1
• Stałego okablowania w centrach danych i serwerowniach
• Przemysłowych instalacji Ethernet wymagających ochrony przed EMI
• Szybkich łączy LAN i połączeń szkieletowych

Kluczowe specyfikacje

• Typ złącza: męski RJ-45
• Ekranowanie: w pełni ekranowane w celu redukcji EMI
• Kompatybilność kategorii: kat. 8.1 (systemy skrętki ekranowanej)
• Przeznaczenie: szybkie łącza Ethernet o wysokiej częstotliwości i przepływności
• Interfejs mechaniczny: standardowe wymiary współpracujące RJ-45

Sposób użycia

Przygotuj ekranowany kabel kat. 8.1 zgodnie z wytycznymi producenta dotyczącymi zakończania, zachowując ciągłość przewodu uziemiającego i folii/oplotu. Zdejmij zewnętrzną osłonę, aby odsłonić ekran i skręcone pary, nie uszkadzając przewodów. Umieść kabel tak, aby ekran stykał się z obudową złącza, włóż pary do odpowiednich styków i zakończ zakończanie za pomocą zalecanego narzędzia do zaciskania lub montażu. Sprawdź ciągłość ekranu i przeprowadź testy elektryczne, takie jak certyfikacja lub testowanie łącza, aby potwierdzić wydajność.

Zalecenia

Podczas instalacji tego złącza należy stosować odpowiednie techniki zakończania ekranowania i certyfikowane narzędzia. Upewnij się, że ekran kabla i złącza są elektrycznie połączone z uziemieniem systemu, aby osiągnąć zamierzoną ochronę przed EMI i wydajność kat. 8.1.
