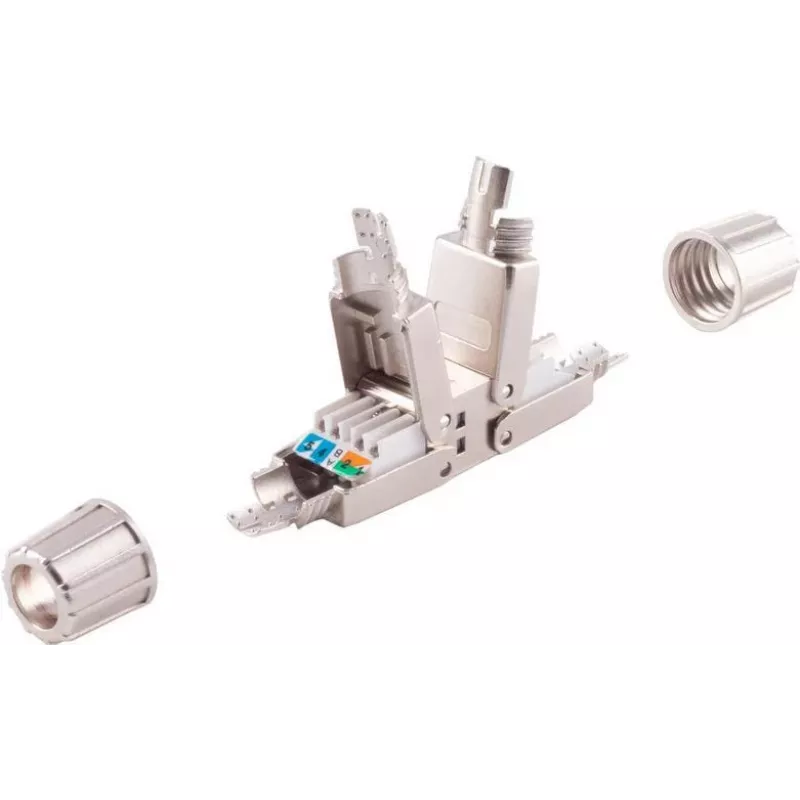

Złącze sieciowe ShiverPeaks 08-51005 Cat. 6A beznarzędziowe STP do portów keystone RJ45

Złącze sieciowe ShiverPeaks 08-51005 Cat. 6A beznarzędziowe STP to rozwiązanie terminacji RJ45 w formacie keystone przeznaczone do szybkiej instalacji polowej i wydajnych modernizacji sieci. Zapewnia ekranowane połączenie (STP), które spełnia wymagania wydajności Cat6A i obsługuje szybkość transmisji danych do 10 Gb/s w systemach okablowania Cat6A. Konstrukcja umożliwia terminację bez specjalistycznych narzędzi, zachowując ciągłość ekranowania kabla w środowiskach, gdzie ochrona przed EMI i wysoka wydajność częstotliwościowa są istotne.

Zalety

To beznarzędziowe złącze Cat. 6A STP upraszcza instalację dzięki mechanizmowi terminacji bez użycia narzędzi, co skraca czas montażu i eliminuje potrzebę dodatkowego sprzętu. Ekranowana konstrukcja zachowuje ciągłość ekranowania kabla, aby zminimalizować zakłócenia elektromagnetyczne i przesłuchy, poprawiając integralność sygnału w zastosowaniach o wysokiej prędkości. Kompatybilność ze standardowymi portami keystone RJ45 i panelami krosowymi umożliwia elastyczne wdrażanie w płytach czołowych i panelach okablowania strukturalnego. Złącze jest zaprojektowane do wielokrotnego użytku w środowiskach polowych i wspiera właściwości elektryczne wymagane dla sieci Cat6A.

Zastosowanie (zadania / przypadki użycia)

• Terminacja ekranowanych kabli Ethernet Cat6A w portach keystone RJ45
• Szybkie instalacje polowe i modernizacje sieci na miejscu
• Panele krosowe i moduły keystone w płytach czołowych w środowiskach komercyjnych lub przemysłowych
• Środowiska wymagające ochrony przed EMI i niezawodnych łączy 10 Gb/s

Kluczowe specyfikacje

• Kategoria: Cat6A (obsługa do 10 Gb/s zgodnie ze specyfikacją Cat6A)
• Ekranowanie: STP (ciągłość ekranowania foliowego lub oplotowego)
• Typ terminacji: Beznarzędziowa, bez użycia narzędzia uderzeniowego
• Format złącza: Kompatybilne z keystone RJ45
• Zastosowanie: Odpowiednie do okablowania poziomego, paneli krosowych i płyt czołowych keystone
• Obsługa przewodów: Standardowe przewody skrętki Ethernet (zakres AWG typowy dla kabli Cat6A)

Sposób użycia

Przygotuj ekranowany kabel Cat6A, usuwając zewnętrzną powłokę, aby odsłonić folię lub oplot i pary zgodnie z instrukcją przygotowania złącza. Zachowaj ciągłość ekranowania, odginając przewód uziemiający lub oplot zgodnie z wymaganiami konstrukcji złącza, a następnie włóż pary do wyznaczonych szczelin zgodnie z oznaczeniami kolorystycznymi. Zatrzaśnij lub dociśnij pokrywę złącza, aby zabezpieczyć przewody; beznarzędziowy mechanizm terminuje połączenia i aktywuje styk ekranowania. Na koniec włóż moduł keystone do portu płyty czołowej lub panelu krosowego, aż zatrzaśnie się na swoim miejscu, i zweryfikuj integralność łącza za pomocą odpowiedniego testera sieci.

Zalecenia

Używaj kompatybilnego ekranowanego kabla Cat6A i upewnij się, że ekran kabla jest prawidłowo odgięty lub zaterminowany, aby utrzymać uziemienie i ochronę przed EMI. Potwierdź, że odbierający port keystone lub panel krosowy zapewnia prawidłowe uziemienie ekranu. Przetestuj każde zaterminowane połączenie za pomocą testera zdolnego do obsługi Cat6A, aby zweryfikować wydajność do 10 Gb/s oraz sprawdzić ciągłość par, długość par i tłumienie odbiciowe, jeśli jest to wymagane.
