Złącze wideo BNC ShiverPeaks 98801-1 — lutowalne i przykręcane

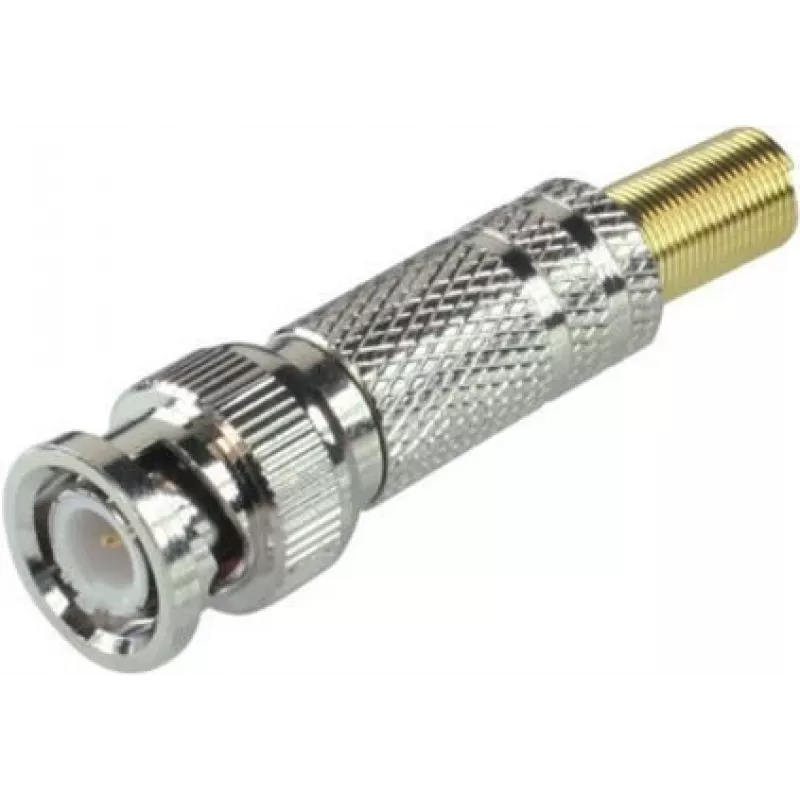

Złącze wideo BNC ShiverPeaks 98801-1 to lutowalna i przykręcana wtyczka męska BNC przeznaczona do zarabiania kabli koncentrycznych stosowanych w analogowych i cyfrowych systemach wideo. Złącze zapewnia standardowe mocowanie bagnetowe dla niezawodnego sprzężenia mechanicznego i jest przeznaczone do instalacji, napraw i niestandardowych zestawów kablowych w zastosowaniach monitoringu, transmisji i AV. Montaż wymaga albo przylutowania przewodu środkowego, albo zamocowania go za pomocą wbudowanej śruby, w zależności od preferencji instalatora i typu kabla.

Zalety

Złącze łączy opcje zakończenia lutowanego i śrubowego, aby dostosować się do różnych metod instalacji i przygotowania kabli. Jego metalowa obudowa zapewnia stabilne ekranowanie i wytrzymałość mechaniczną, a sprzęgło bagnetowe BNC oferuje szybkie, odporne na wibracje połączenia. Konstrukcja wspiera spójne dopasowanie impedancji dla koncentrycznej transmisji wideo i jest kompatybilna ze standardowymi gniazdami żeńskimi BNC stosowanymi w sprzęcie CCTV, studyjnym i profesjonalnym AV.

Zastosowanie

• Zakończenia i naprawy kabli kamer monitoringu
• Okablowanie sygnałowe studyjne i transmisyjne dla wideo analogowego lub SDI
• Niestandardowe zestawy kabli koncentrycznych i montaż na miejscu
• Instalacje audio-wizualne wymagające standardowych połączeń BNC

Kluczowe specyfikacje

• Typ złącza: wtyczka męska BNC ze sprzęgłem bagnetowym
• Opcje zakończenia: lutowany przewód środkowy lub mocowanie śrubowe
• Materiał: metalowa obudowa dla ekranowania i wytrzymałości mechanicznej
• Zastosowanie: zakończenia kabli koncentrycznych dla sygnałów wideo (analogowych i cyfrowych)
• Kompatybilność: pasuje do standardowych gniazd żeńskich BNC stosowanych w sprzęcie CCTV, transmisyjnym i AV

Sposób użycia

Przygotuj kabel koncentryczny, zdejmując zewnętrzną powłokę i ekran, aby odsłonić przewód środkowy i dielektryk zgodnie z wymaganymi wymiarami złącza. W przypadku lutowania umieść przewód środkowy w pinie i przylutuj pewne połączenie przed złożeniem obudowy i zamknięciem bagnetu. W przypadku opcji śrubowej włóż przewód do zacisku środkowego i dokręć śrubę mocującą, aby zabezpieczyć połączenie, następnie złóż części zewnętrzne i zablokuj bagnet. Po montażu zapewnij ciągłość i integralność ekranowania oraz przetestuj sygnał wideo pod kątem prawidłowego działania.

Zalecenia

Wybierz zakończenie lutowane dla najbardziej niezawodnego styku elektrycznego w instalacjach stałych; użyj opcji śrubowej do napraw polowych lub podczas pracy z wstępnie przygotowanymi przewodami. Zawsze sprawdzaj ciągłość impedancji i kontroluj styk ekranu, aby zminimalizować odbicia i straty sygnału w zastosowaniach wideo.
