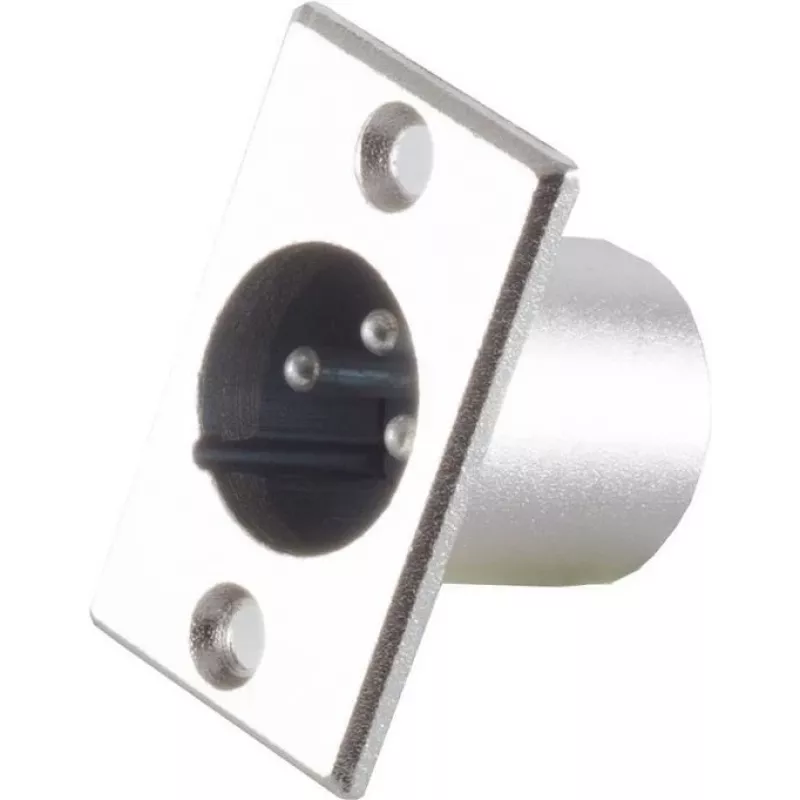

Złącze XLR ShiverPeaks BS55001 panelowe (3-pinowe) do okablowania sygnału audio

Panelowe złącze XLR ShiverPeaks BS55001 to 3-pinowy interfejs zaprojektowany do symetrycznego okablowania sygnału audio. Przeznaczone do montażu w panelach przednich urządzeń, patchbayach lub puszkach przyłączeniowych, złącze to zapewnia niezawodny styk elektryczny i stabilne mocowanie mechaniczne dla mikrofonów, mikserów i innych profesjonalnych urządzeń audio. Metalowa obudowa i standardowa konfiguracja styków gwarantują kompatybilność z powszechnie stosowanymi kablami XLR i osprzętem w systemach studyjnych, nagłośnieniu na żywo i instalacjach stałych.

Zalety

To panelowe złącze XLR oferuje kompaktowe, zgodne ze standardami branżowymi rozwiązanie do symetrycznych połączeń audio. Jego solidna konstrukcja montażowa ogranicza ruchy i zużycie w punkcie połączenia, a standardowy układ 3 styków zachowuje prawidłową polaryzację sygnału i niskoszumową wydajność. Konstrukcja jest zoptymalizowana pod kątem wielokrotnych cykli łączenia i zapewnia stały docisk styków, aby zminimalizować przerywanie połączeń.

Zastosowanie (zadania / przykłady użycia)

• Wejścia i wyjścia mikrofonowe w konsolach studyjnych i sprzęcie rejestracyjnym
• Połączenia liniowe między mikserami, procesorami i wzmacniaczami
• Instalacje stałe w szafach rack, panelach patchowych i puszkach przyłączeniowych do systemów nagłośnieniowych na żywo i AV
• Systemy audio na wynajem i w trasie wymagające wytrzymałych złączy panelowych

Kluczowe specyfikacje

• Typ złącza: 3-pinowy XLR do montażu panelowego
• Konfiguracja styków: audio symetryczne (styk 1 = masa, styk 2 = gorący, styk 3 = zimny)
• Styl montażu: otwór w panelu przednim z osprzętem mocującym dla stabilnej instalacji
• Materiał: metalowa obudowa dla ekranowania i wytrzymałości mechanicznej
• Trwałość: zaprojektowany do wielu cykli łączenia z niezawodnym utrzymaniem styku

Sposób użycia

Zainstaluj złącze w odpowiednim otworze panelowym i zamocuj je za pomocą dołączonego osprzętu montażowego lub zalecanych elementów złącznych. Okabluj wewnętrzne zaciski lutowane lub zaciskowe zgodnie ze standardowym układem styków XLR, aby zachować prawidłową polaryzację i uziemienie. Po instalacji sprawdź ciągłość obwodu i fazę za pomocą multimetru lub testowego sygnału audio przed podłączeniem krytycznego sprzętu. Regularnie sprawdzaj styki złącza i mocowanie pod kątem korozji lub poluzowania w środowiskach intensywnie użytkowanych.

Zalecenia

Aby uzyskać najlepszą integralność sygnału, używaj symetrycznych kabli XLR i przestrzegaj prawidłowego podłączenia styków. Upewnij się, że otwór panelu i osprzęt montażowy zapewniają solidne dopasowanie mechaniczne, aby zminimalizować naprężenia połączeń lutowanych i zacisków. W instalacjach o wysokiej wilgotności lub na zewnątrz rozważ zastosowanie dodatkowego uszczelnienia lub środków ochronnych zapobiegających korozji.
