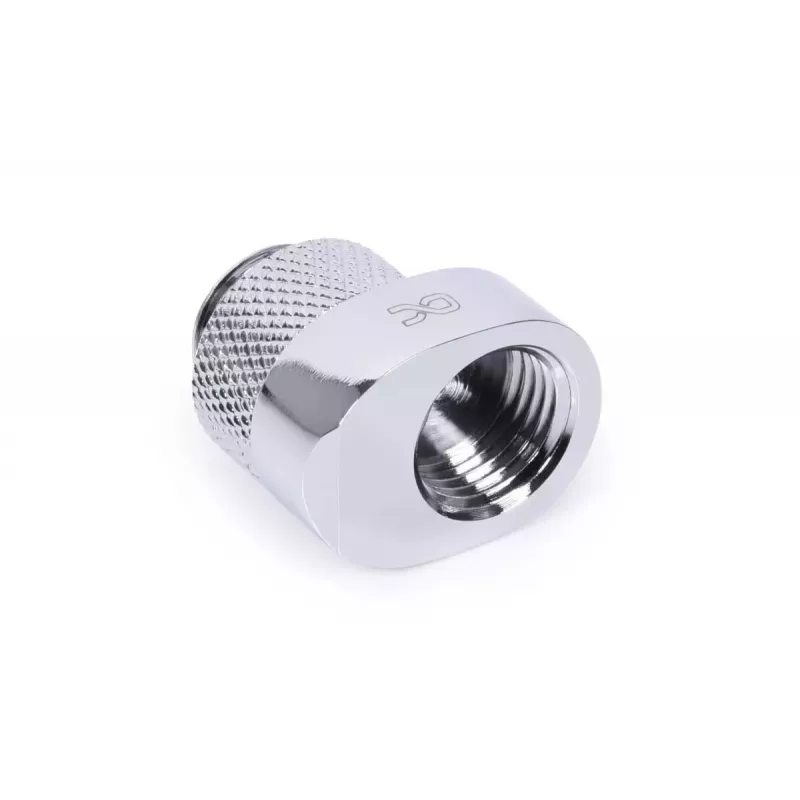

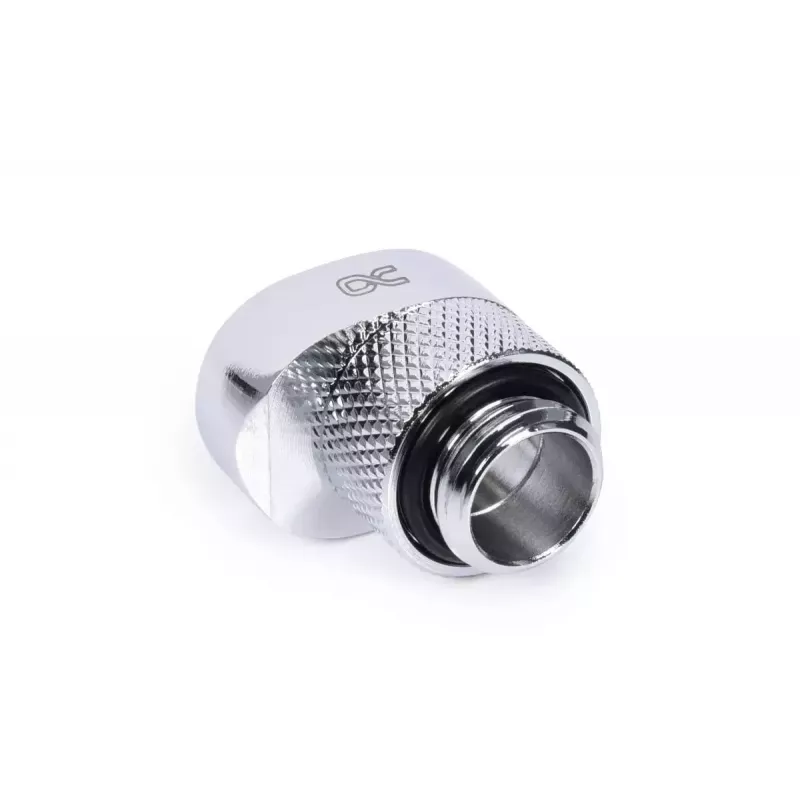

Złączka Alphacool 17603 Brass Chrome 24mm szer. 22.5mm gł. 18.5mm wys.

Alphacool Eiszapfen 17603 to obrotowa złączka offsetowa 8 mm do komputerowych układów chłodzenia wodnego, wykonana z mosiądzu z chromowanym wykończeniem. Posiada jeden gwint wewnętrzny G1/4" i jeden gwint zewnętrzny G1/4" i jest przeznaczona do kompaktowej integracji w obiegach wodnych. Złączka ma wymiary około 24 mm szerokości, 22,5 mm głębokości i 18,5 mm wysokości i jest dostarczana z wieloma kolorowymi o-ringami ułatwiającymi identyfikację.

Zalety

Kompaktowa konstrukcja z gwintami o głębokości 5 mm i wysokości 5 mm pozwala na bardzo małą przestrzeń montażową przy zachowaniu niezawodnych połączeń G1/4". Złączkę można obracać o 360°, co zapewnia elastyczność w ciasnych sytuacjach montażowych. Dołączone o-ringi obejmują czarny oraz czerwony, żółty i niebieski warianty, co upraszcza uszczelnianie i wizualną identyfikację.

Zastosowanie

• Niestandardowe pętle chłodzenia wodnego w PC
• Połączenia z chłodnicą, pompą lub zbiornikiem z gwintem G1/4"
• Ciasne obudowy wymagające kompaktowych złączek offsetowych

Specyfikacja

• Model: Alphacool Eiszapfen 17603
• Materiał: Mosiądz z chromowanym wykończeniem
• Standard gwintu: G1/4" wewnętrzny i zewnętrzny
• Średnica offsetu: 8 mm
• Głębokość/wysokość gwintu: 5 mm / 5 mm
• Wymiary (ok.): 24 mm szer. × 22,5 mm gł. × 18,5 mm wys.
• Obrotowa: 360°
• Dołączone o-ringi: czarny, czerwony, żółty, niebieski

Sposób użycia

Wkręć Alphacool Eiszapfen w odpowiedni port żeński lub męski G1/4" w żądanym miejscu obiegu wodnego. Dokręć ręcznie i w razie potrzeby dokończ odpowiednim narzędziem, uważając, aby nie przekręcić mosiężnych gwintów. Przed ostatecznym dokręceniem obróć złączkę do wymaganej orientacji, aby wyrównać przewody lub komponenty. W razie potrzeby wymień o-ring do uszczelnienia lub oznaczenia kolorystycznego.

Zalecenia

Używaj dołączonych kolorowych o-ringów do oznaczania różnych gałęzi pętli lub rodzajów chłodziwa. Sprawdzaj okresowo o-ringi i wymieniaj je, jeśli stwardnieją lub ulegną uszkodzeniu. Podczas montażu w ograniczonych przestrzeniach obróć złączkę do jej ostatecznej orientacji przed pełnym dokręceniem, aby uniknąć naprężeń sąsiednich komponentów.
