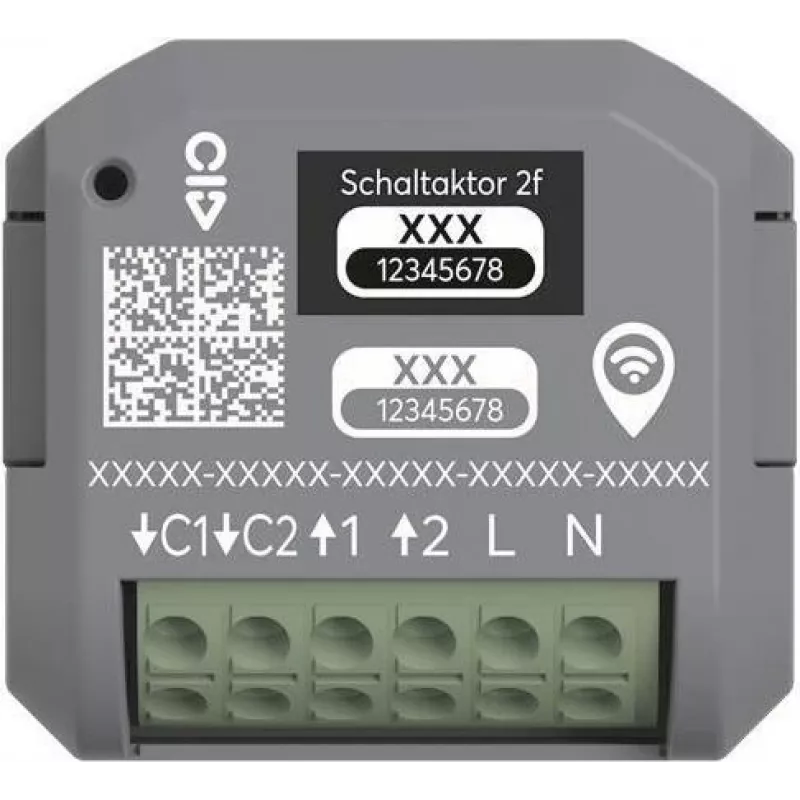

ABB free@home 2-kanałowy podtynkowy siłownik przełączający 62821 U-WL

Dla instalatorów poszukujących kompaktowego, sterowanego radiowo rozwiązania przełączającego, które znika w ścianie, ABB 62821 U-WL wyróżnia się na tle przewodowych siłowników KNX, całkowicie eliminując okablowanie magistrali. Ten dwukanałowy siłownik przełączający komunikuje się bezprzewodowo z systemem ABB free@home na częstotliwości 868 MHz, umożliwiając modernizację sterowania oświetleniem i urządzeniami w istniejących budynkach bez kucia ścian i ciągnięcia nowych przewodów. Każdy z dwóch niezależnych kanałów obsługuje obciążenie rezystancyjne do 10 A, co czyni go odpowiednim do szerokiego zakresu zastosowań oświetleniowych i małych silników. Konstrukcja podtynkowa pasuje do standardowych europejskich puszek podtynkowych, a wbudowany przycisk ręczny zapewnia lokalne sterowanie nawet w przypadku niedostępności sieci bezprzewodowej.

Najważniejsze cechy

• Dwa niezależne kanały przełączające, każdy o obciążeniu 10 A / 2300 W (rezystancyjne)
• Bezprzewodowa komunikacja free@home RF na częstotliwości 868 MHz – bez okablowania magistrali
• Montaż podtynkowy (Unterputz) do dyskretnej instalacji w standardowych puszkach ściennych
• Ręczne sterowanie za pomocą przycisku bezpośrednio na siłowniku
• Sprzężenie zwrotne statusu do systemu free@home dla niezawodnego monitorowania
• Obsługa obciążeń LED do 200 W w trybie RC i 100 W w trybie RL
• Kompaktowa głębokość instalacji około 32 mm
• Klasa ochrony IP20, odpowiednia do suchych pomieszczeń wewnętrznych

W codziennym użytkowaniu

Po sparowaniu z punktem dostępowym ABB free@home, 62821 U-WL pojawia się w aplikacji systemowej jako dwa logiczne kanały przełączające. Można przypisać każdy kanał do dowolnego elementu sterującego free@home – paneli ściennych, aplikacji na smartfonie lub programów czasowych. Siłownik natychmiast reaguje na polecenia włącz/wyłącz i raportuje rzeczywisty stan przełączenia z powrotem do systemu, dzięki czemu zawsze wiesz, czy podłączone obciążenie jest zasilane. Przycisk ręczny z przodu umożliwia bezpośrednie przełączanie każdego kanału podczas uruchamiania lub w przypadku konserwacji systemu, bez potrzeby użycia drabiny czy zdejmowania pokrywy. Ponieważ wykorzystuje RF zamiast przewodowej magistrali, jest idealny do modernizacji, gdzie prowadzenie nowych kabli byłoby kosztowne lub uciążliwe.

Pełna specyfikacja

• Typ produktu: Siłownik przełączający
• System inteligentnego domu: ABB free@home
• Liczba kanałów: 2
• Typ montażu: Podtynkowy (Unterputz)
• Protokół komunikacji: free@home RF (Radio Frequency)
• Częstotliwość radiowa: 868 MHz
• Napięcie zasilania: 230 V AC, 50/60 Hz
• Maks. prąd przełączania na kanał: 10 A
• Maks. obciążenie rezystancyjne na kanał: 2300 W
• Maks. obciążenie LED na kanał: 200 W (tryb RC), 100 W (tryb RL)
• Maks. obciążenie halogenowe/żarowe na kanał: 2300 W
• Maks. obciążenie fluorescencyjne (nieskompensowane) na kanał: 1200 VA
• Typ połączenia: Zaciski śrubowe
• Temperatura pracy: -5 °C do +45 °C
• Klasa ochrony: IP20
• Sterowanie ręczne: Tak, za pomocą przycisku
• Sprzężenie zwrotne statusu: Tak
• Głębokość instalacji: ok. 32 mm

Uwaga końcowa

Ten siłownik jest oryginalnym komponentem ABB przeznaczonym do ekosystemu free@home, zapewniającym niezawodne przełączanie bezprzewodowe w kompaktowej formie podtynkowej. Nie jest to urządzenie samodzielne; do konfiguracji i sterowania wymagany jest punkt dostępowy systemu free@home.
