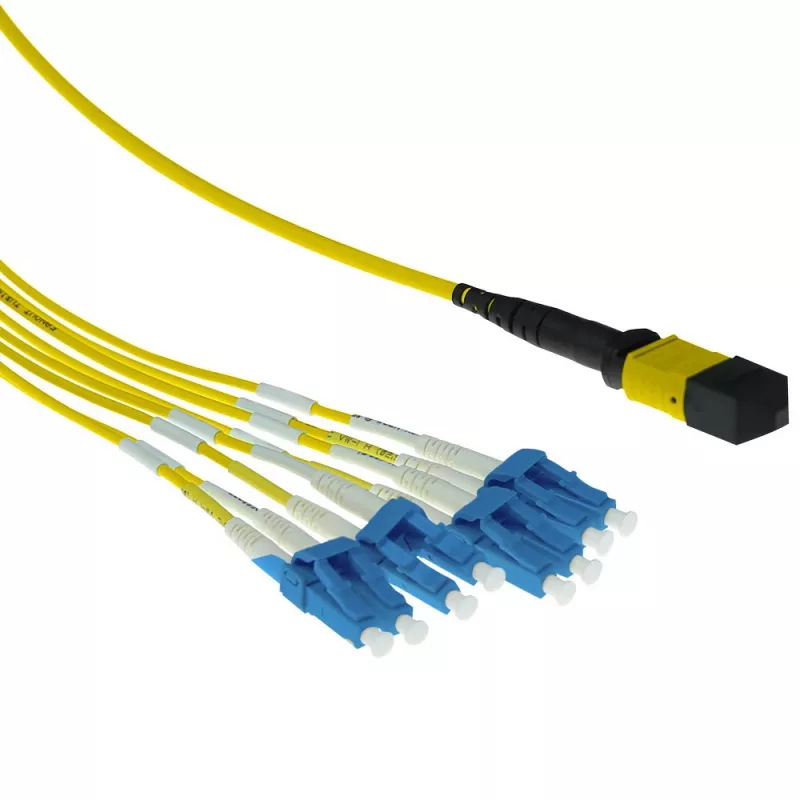

ACT 1 metr Singlemode 9/125 OS2 kabel krosowy rozdzielający 1 X MTP żeński - 4 X LC duplex 8 włókien

Kabel krosowy rozdzielający ACT o długości 1 metra Singlemode 9/125 OS2 1xMTP-4xLC to zespół światłowodowy o wysokiej gęstości, zaprojektowany do łączenia magistral MTP ze sprzętem wyposażonym w interfejsy LC w serwerowniach i centrach danych. Ten kabel o długości 1 m zapewnia osiem włókien jednomodowych w kompaktowej konfiguracji rozdzielającej z żeńskim złączem MTP na jednym końcu i czterema złączami LC duplex na drugim, umożliwiając zestawianie szybkich łączy o niskiej tłumienności wtrąceniowej i kontrolowanej tłumienności odbiciowej. Rdzeń jednomodowy 9/125 µm zapewnia charakterystykę transmisji dalekiego zasięgu i pracę w trybie pełnego dupleksu, dzięki czemu kabel nadaje się do nowoczesnych architektur sieci optycznych.

Zalety

Ten kabel rozdzielający oferuje kompaktową konstrukcję i prostą ścieżkę migracji między okablowaniem szkieletowym MPO/MTP a portami LC duplex. Jego jednomodowa konstrukcja 9/125 minimalizuje tłumienie na dystansie i zapewnia stałą wydajność optyczną. Zintegrowany zespół rozdzielający zmniejsza złożoność połączeń i pomaga utrzymać standardy zarządzania kablami w szafach o wysokiej gęstości. Żeńskie zakończenie MTP umożliwia wybór polaryzacji i orientacji zgodnych z popularnymi transceiverami wysokoprzepustowymi.

Zastosowanie

• Łączenie kabli magistralnych MTP/MPO z przełącznikami, transceiverami i panelami krosowymi wyposażonymi w interfejsy LC
• Okablowanie w centrach danych o wysokiej gęstości i konsolidacja w środowiskach 10/40/100 GbE
• Zakończenia od strony szkieletu światłowodowego do sprzętu w instalacjach w szafach i obudowach
• Środowiska wymagające połączeń jednomodowych o niskiej tłumienności wtrąceniowej i przewidywalnej wydajności

Kluczowe specyfikacje

• Typ włókna: Jednomodowy 9/125 µm (OS2)
• Długość: 1 metr
• Złącze A: 1x MTP żeńskie
• Złącze B: 4x LC duplex (łącznie 8 włókien)
• Konfiguracja: Zespół rozdzielający (fanout)
• Wydajność: Niska tłumienność wtrąceniowa, obsługa pełnego dupleksu
• Typowe zastosowania: Krosowanie w centrach danych, połączenia między sprzętem

Sposób użycia

Poprowadź 1-metrowy kabel rozdzielający między magistralą MTP lub panelem a portami LC w urządzeniu docelowym lub panelu krosowym, unikając ostrych zagięć i zachowując minimalny promień gięcia określony dla włókna jednomodowego. Włóż żeńskie złącze MTP do odpowiedniego męskiego adaptera MTP lub kasety z zachowaniem właściwej orientacji, a następnie podłącz każdą wtyczkę LC duplex do pasujących gniazd LC. Przed połączeniem upewnij się, że złącza są czyste, aby zapobiec pogorszeniu wydajności. Po instalacji zweryfikuj ciągłość łącza i tłumienność optyczną za pomocą odpowiedniego sprzętu testowego.

Zalecenia

Na nieużywane złącza nakładaj zaślepki, przed instalacją czyść złącza odpowiednimi narzędziami do czyszczenia światłowodów i mocuj zespół rozdzielający w organizatorach kabli, aby zapobiec naprężeniom. W przypadku łączy krytycznych przeprowadź pomiary tłumienności optycznej i inspekcje powierzchni czołowych, aby potwierdzić zgodność z wymaganiami sieci.
