ACT Keystone Jack RJ45 CAT6 ekranowany beznarzędziowy z migawką Srebrno-Biały

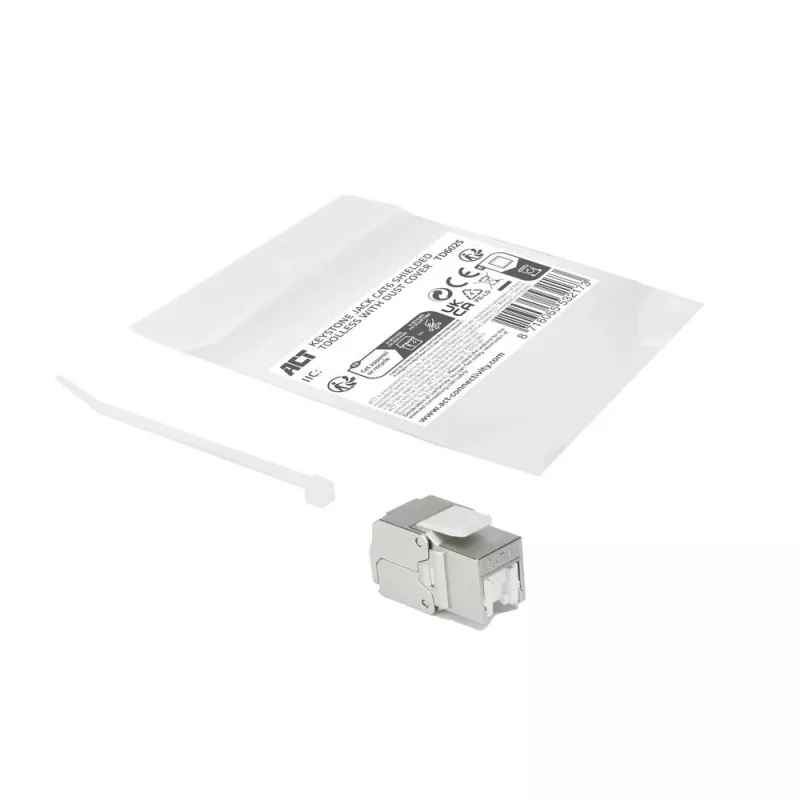

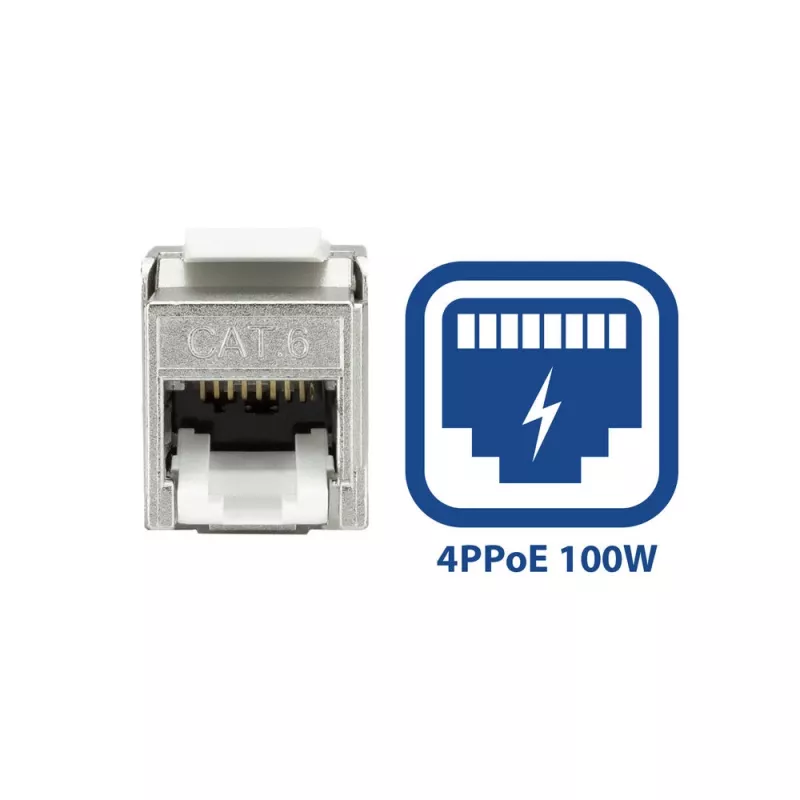

ACT Keystone Jack RJ45 CAT6 ekranowany beznarzędziowy z migawką (model TD6025) to kompaktowe, ekranowane gniazdo keystone przeznaczone do szybkiego, beznarzędziowego zakończenia kabli Ethernet. Przyjmuje przewody jedno- lub wielodrutowe o średnicach zewnętrznych od 5,0 do 8,5 mm i żyłach 23–26 AWG, posiada białą osłonę przeciwkurzową/migawkę chroniącą pozłacane styki o grubości 50 µin i obsługuje PoE++ do 100 W (typ 4). W zestawie znajduje się opaska zaciskowa do odciążenia naciągu, a gniazdo nadaje się do zastosowania w panelach krosowych o dużej gęstości, standardowych panelach krosowych oraz gniazdach ściennych.

Zalety

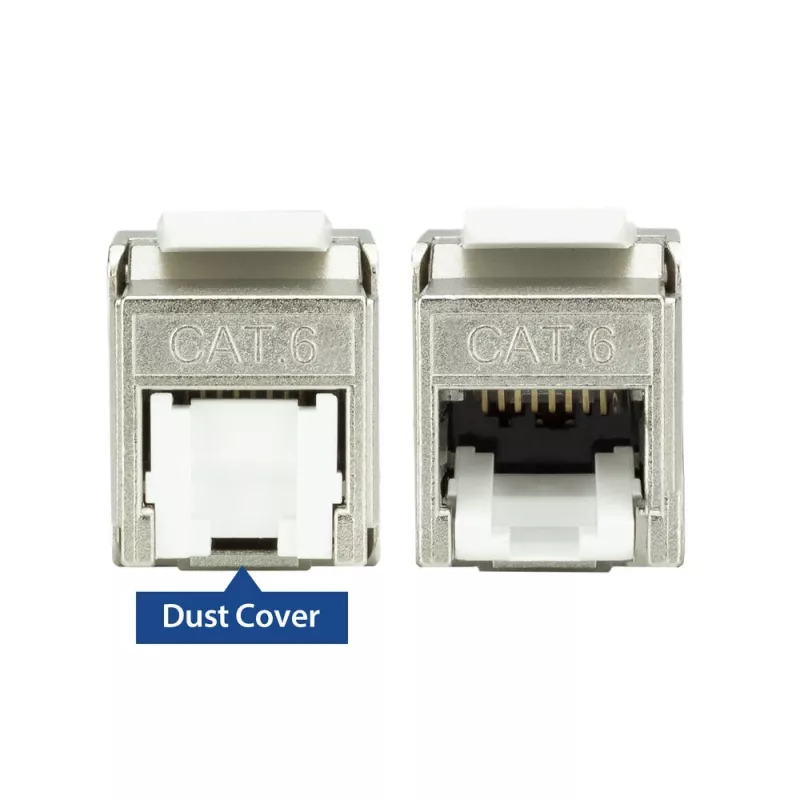

To ekranowane gniazdo keystone CAT6 oferuje beznarzędziowe zakończenie LSA z oznaczonymi kolorami schematami okablowania T568A i T568B, co umożliwia prosty montaż i niezawodne ułożenie styków. Pozłacane styki ograniczają korozję i zapewniają niezmienną łączność. Zintegrowana biała migawka chroni złącze przed kurzem, gdy nie jest używane, a dołączona opaska zaciskowa stanowi proste rozwiązanie odciążenia naciągu. Ekranowanie i obsługa PoE++ 100 W sprawiają, że gniazdo doskonale nadaje się do instalacji wymagających większej mocy zasilania i lepszej ochrony przed zakłóceniami elektromagnetycznymi.

Zastosowanie

Kluczowe specyfikacje

Sposób użycia

Przygotuj kabel, zdejmując zewnętrzną izolację, aby odsłonić poszczególne żyły, zachowując skręcenie par zgodnie z wymogami wydajności Cat6. Wprowadź przewody w odpowiednie, oznaczone kolorami szczeliny, postępując według schematu T568A lub T568B, a następnie dociśnij, aby zakończyć, używając wbudowanego beznarzędziowego mechanizmu LSA. Upewnij się, że ekran (jeśli występuje) jest prawidłowo podłączony do korpusu gniazda. Zatrzaśnij gniazdo keystone w otworze panelu krosowego lub gniazda ściennego, aż do zablokowania. Użyj dołączonej opaski zaciskowej wokół kabla i gniazda, aby zapewnić odciążenie naciągu.

Zalecenia

Dla optymalnej wydajności należy zachować odpowiedni skręt par kabla aż do punktu zakończenia, unikać nadmiernego rozkręcania i przestrzegać norm instalacyjnych TIA/EIA. Podczas wdrażania ekranowanych gniazd keystone i aplikacji PoE++ należy stosować ekranowane panele krosowe i zapewnić prawidłowe uziemienie systemu ekranowanego.
