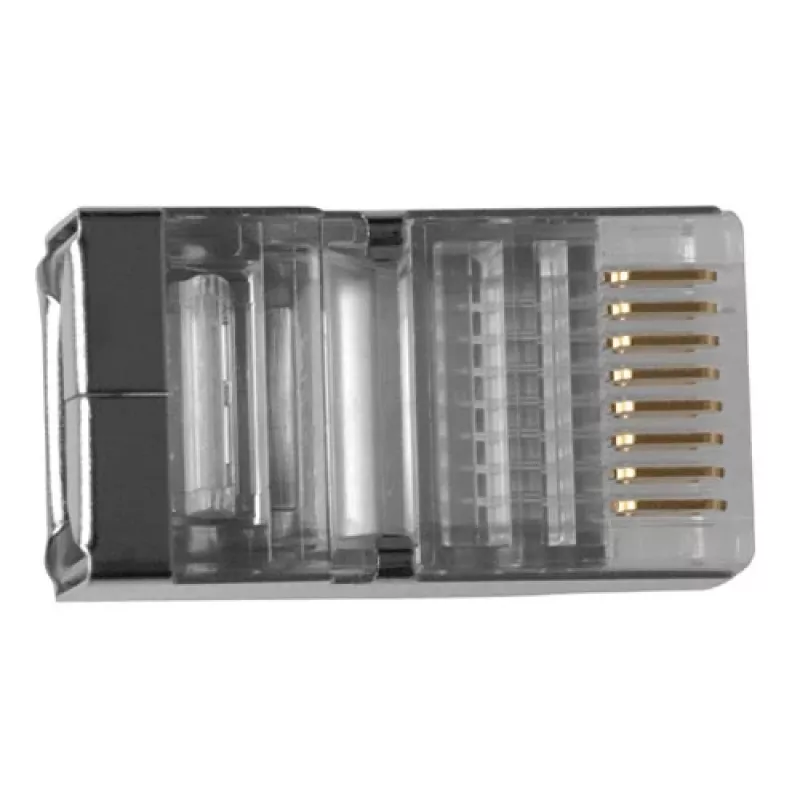

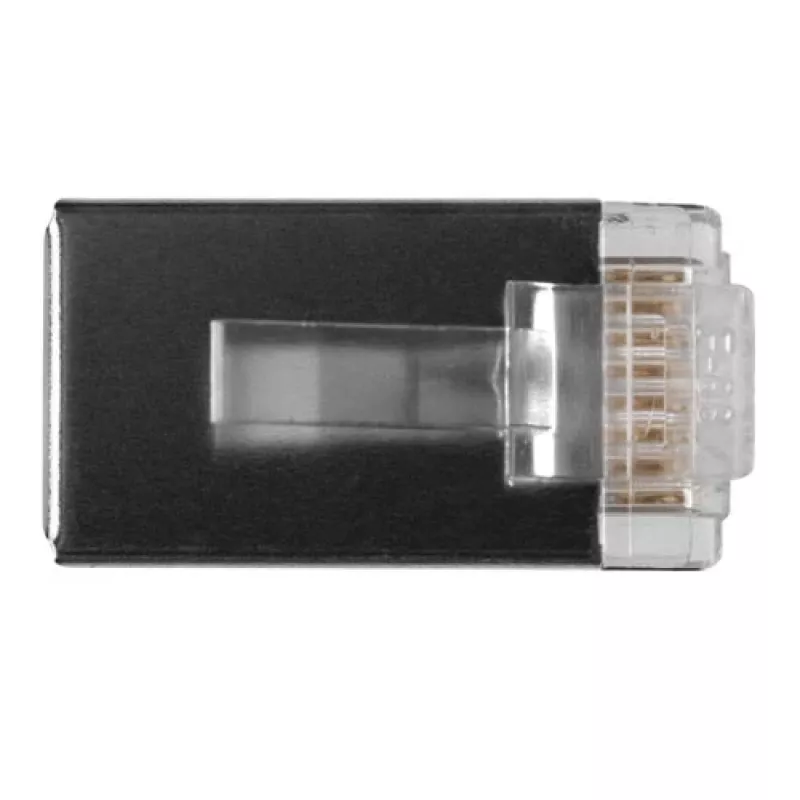

ACT RJ45 (8P/8C) ekranowany modularny wtyk do kabla okrągłego z żyłami skręcanymi

Intronics ekranowane wtyki RJ-45 CAT5, opakowanie 25 szt., oferują ekranowane zakończenia RJ-45 odpowiednie do sieci CAT5. Każdy wtyk jest zaprojektowany do przyjmowania standardowych kabli 8P8C i zapewnia uziemiony ekran, który redukuje zakłócenia elektromagnetyczne i poprawia integralność sygnału w przewodowych instalacjach Ethernet. Opakowanie 25 szt. zapewnia wystarczającą ilość części zapasowych do małych instalacji, napraw i zadań testowych.

Zalety

Ekranowana konstrukcja zapewnia lepszą ochronę przed przesłuchami i zewnętrznymi zakłóceniami elektromagnetycznymi w porównaniu z wtykami nieekranowanymi, co pomaga utrzymać stabilną transmisję danych. Wtyki te są kompatybilne ze standardowymi kablami RJ-45 stosowanymi w sieciach CAT5 i są dostarczane w wielosztukowym opakowaniu, które upraszcza zaopatrzenie dla instalatorów. Kompaktowa obudowa i standardowy układ pinów sprawiają, że nadają się one do stosowania z gniazdami modułowymi i typowymi zestawami kabli krosowych.

Zastosowanie

• Zarządzanie okablowaniem i terminowanie kabli krosowych Ethernet CAT5
• Naprawy sieciowe i konserwacja na miejscu
• Instalacje sieciowe w małych biurach i domach
• Testy laboratoryjne i budowa prototypowych sieci

Kluczowe specyfikacje

• Typ wtyku: RJ-45 (8P8C) ekranowany
• Obsługa kategorii: Ethernet CAT5
• Ilość w opakowaniu: 25 szt.
• Ekranowanie: metalowy ekran chroniący przed zakłóceniami elektromagnetycznymi
• Kompatybilność: standardowe kable skręcane 8-żyłowe

Sposób użycia

Przygotuj kabel CAT5, zdejmując zewnętrzną izolację i rozkręcając pary na wymaganą długość. Ułóż przewody zgodnie z wybranym standardem okablowania (TIA/EIA 568A lub 568B), a następnie włóż przewody całkowicie do wtyku RJ-45, tak aby każdy przewód dotarł do swojego styku. Upewnij się, że metalowy ekran wtyku styka się z przewodem drenu lub oplotem ekranu kabla, o ile występuje. Zaciśnij wtyk odpowiednim ekranowanym narzędziem do zaciskania RJ-45, sprawdź mechaniczne trzymanie i przetestuj zakończony kabel za pomocą testera kabli sieciowych, aby potwierdzić ciągłość i integralność par.

Zalecenia

Dla niezawodnych rezultatów używaj dedykowanego ekranowanego narzędzia do zaciskania RJ-45 i testuj każdy zakończony kabel za pomocą testera kabli. Zachowaj prawidłowe skręcenie par jak najbliżej punktu zakończenia, aby utrzymać wydajność sygnału, i upewnij się, że ekran jest prawidłowo uziemiony na jednym lub obu końcach, zgodnie z wymaganiami instalacji.
