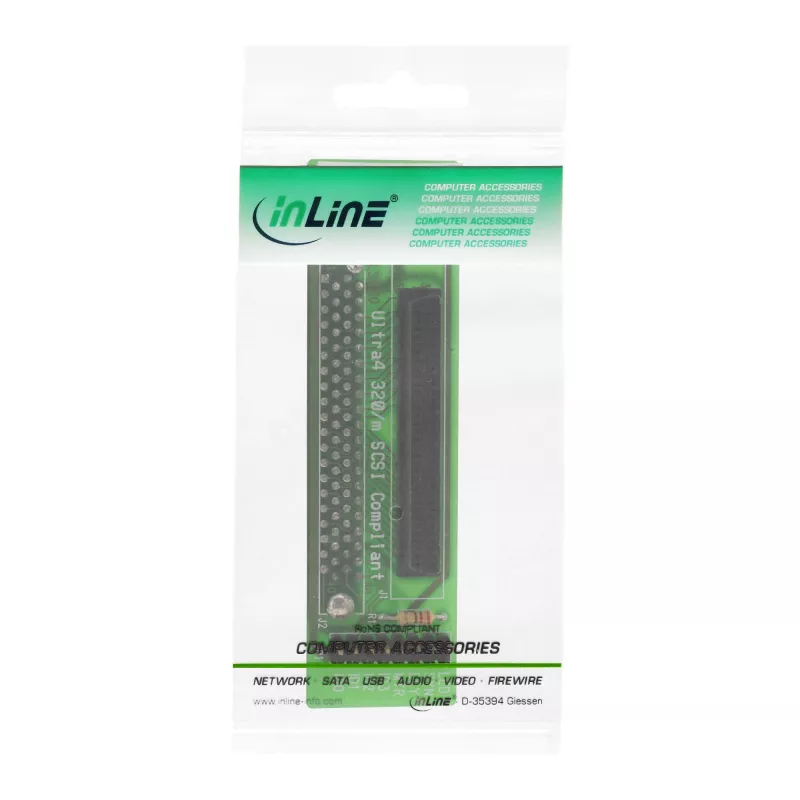

Adapter InLine SCSI SCA U320 80-pin żeński / 68-pin żeński

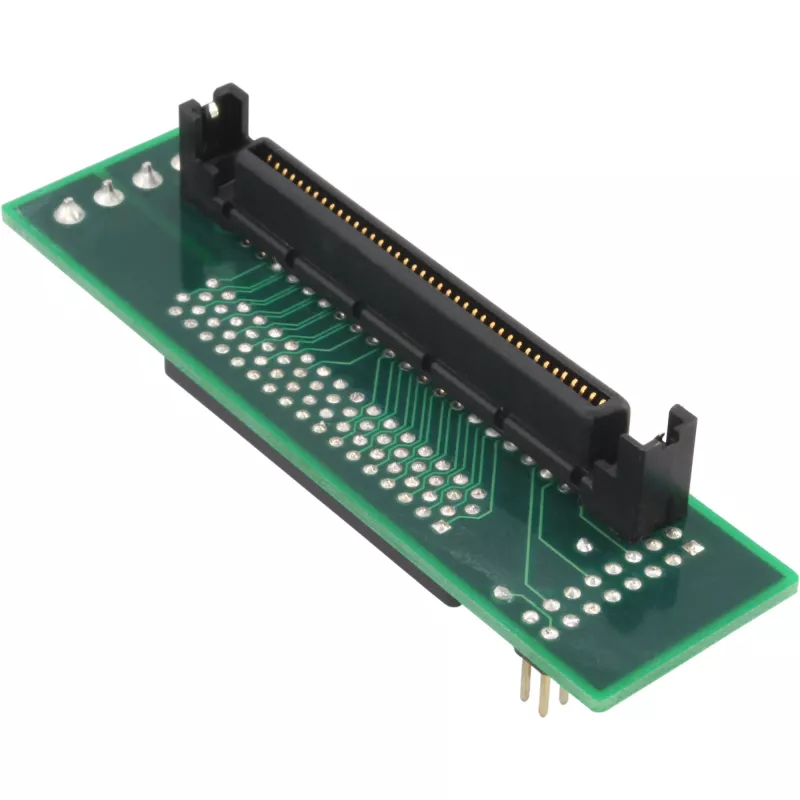

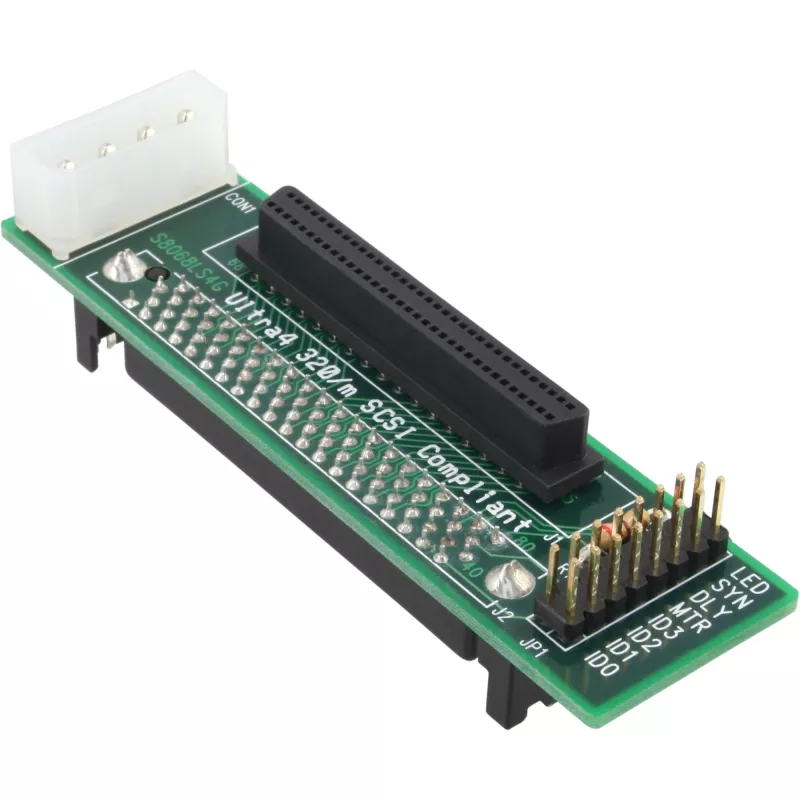

Ten wewnętrzny adapter SCSI–SCA (adapter InLine SCSI SCA U320 80-pin żeński / 68-pin żeński, MPN 82680) przekształca 80-pinowe złącze Centronics U320 / LVD SCA na 68-pinowe wewnętrzne połączenie taśmowe SCSI. Wszystkie ustawienia zworek i zasilanie są obsługiwane przez złącza na płytce adaptera, umożliwiając integrację dysków Ultra320 SCSI z systemami wykorzystującymi standardowe wewnętrzne kable taśmowe SCSI. Produkt dostępny jest w kolorze czarnym i zielonym.

Zalety

Adapter obsługuje sygnalizację Ultra320 (U320) SCSI i zapewnia kompaktowe rozwiązanie do podłączania dysków twardych SCA do wewnętrznego okablowania SCSI 68-pin. Ponieważ zworki i zasilanie są dostępne przez złącza adaptera, instalacja nie wymaga dodatkowego okablowania. Konstrukcja do montażu na płycie jest odpowiednia do wewnętrznego montażu w serwerach lub stacjach roboczych i zmniejsza potrzebę stosowania niestandardowych kabli lub oddzielnych przejściówek zasilających.

Zastosowanie

• Podłączanie 80-pinowych dysków twardych Centronics U320 / LVD SCA do 68-pinowych wewnętrznych kabli taśmowych SCSI
• Integracja dysków SCA w serwerach, stacjach roboczych lub macierzach pamięci wykorzystujących wewnętrzne złącza 68-pin SCSI
• Wymiana lub adaptacja połączeń dysków SCA podczas konserwacji lub modernizacji

Kluczowe specyfikacje

• Producent: InLine
• Model / MPN: 82680
• EAN: 4043718011001
• Złącza: 80-pin Centronics U320 / LVD (żeńskie) do 68-pin (żeńskie) wewnętrzne SCSI
• Obsługiwany standard SCSI: Ultra320 (U320)
• Kolory produktu: czarny, zielony

Jak używać

Zamontuj płytkę adaptera wewnątrz systemu w pobliżu wnęki na napęd, a następnie podłącz 80-pinowe złącze SCA dysku twardego do żeńskiego złącza Centronics U320 adaptera. Podłącz standardowy 68-pinowy wewnętrzny kabel taśmowy SCSI do żeńskiego złącza 68-pin adaptera i poprowadź go do kontrolera lub magistrali SCSI. Sprawdź pozycje zworek i zasilanie przez złącza adaptera zgodnie z dokumentacją dysku przed włączeniem systemu.

Zalecenia

Przed instalacją adaptera upewnij się, że system jest wyłączony i uziemiony. Sprawdź dokumentację dysku SCA w celu uzyskania prawidłowych ustawień zworek i terminatorów. Używaj odpowiednich wewnętrznych kabli taśmowych SCSI i utrzymuj prawidłowe zakończenie magistrali SCSI, aby uniknąć problemów z sygnałem.
