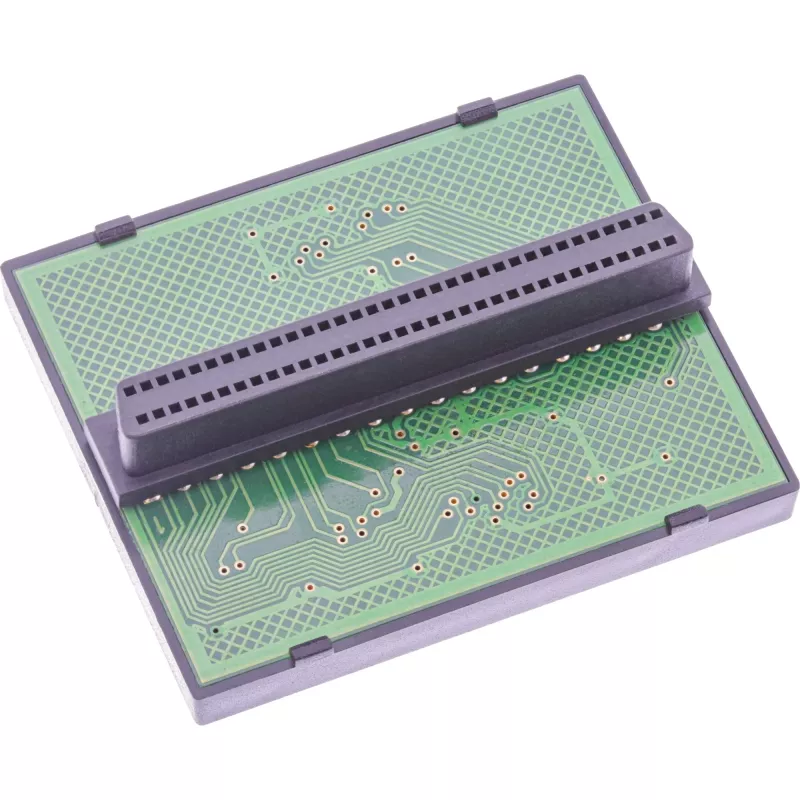

InLine Terminator SCSI U320 LVD/SE wewnętrzny 68-pinowe gniazdo mini Sub-D

Terminator wewnętrzny InLine SCSI U320 LVD/SE 68-pinowe gniazdo mini Sub-D zapewnia kompaktowe rozwiązanie terminacji dla łańcuchów SCSI U320 LVD i SE. Zaprojektowany do podłączania do standardowych wewnętrznych złączy 68-pinowych mini Sub-D, terminator ten obsługuje szybkość transmisji danych SCSI U320 i jest przeznaczony do użytku wewnątrz systemów komputerowych lub macierzy dyskowych. Urządzenie dostarczane jest pojedynczo i ma zieloną obudowę ułatwiającą identyfikację w szafach lub obudowach.

Zalety

Terminator ten jest kompatybilny zarówno ze środowiskami LVD, jak i SE SCSI U320 i obsługuje pełną szybkość transmisji danych 0,32 Gbit/s zdefiniowaną dla U320. Wewnętrzne 68-pinowe gniazdo mini Sub-D umożliwia bezpośrednie dopasowanie do typowych wewnętrznych portów SCSI, upraszczając instalację bez dodatkowych adapterów. Pojedyncze opakowanie jest przydatne przy ukierunkowanych wymianach lub modernizacjach, a kolorowa obudowa pomaga technikom szybko zlokalizować zakończone połączenia.

Zastosowanie

• Wewnętrzna terminacja łańcuchów urządzeń SCSI U320 LVD/SE
• Naprawa lub wymiana uszkodzonego wewnętrznego terminatora SCSI
• Zastosowanie w serwerach, macierzach RAID i starszych systemach pamięci masowej SCSI
• Zadania serwisowe i konserwacyjne w centrach danych i środowiskach laboratoryjnych

Kluczowe specyfikacje

• Typ złącza: 68-pinowe gniazdo mini Sub-D (wewnętrzne)
• Standard SCSI: U320 (obsługuje tryb LVD i SE)
• Maksymalna szybkość transmisji danych: 0,32 Gbit/s
• Format: wewnętrzny terminator liniowy
• Kolor: zielony
• Konfiguracja jednostki: pojedynczy terminator

Sposób użycia

Przed zainstalowaniem terminatora upewnij się, że host i łańcuch urządzeń są wyłączone. Włóż 68-pinowe gniazdo mini Sub-D do odpowiedniego wewnętrznego portu SCSI na końcu łańcucha urządzeń, upewniając się, że połączenie jest mocno osadzone i prawidłowo wyrównane. Potwierdź, że łańcuch jest prawidłowo zakończony, sprawdzając komunikację urządzeń i uruchamiając dostępne diagnostyki SCSI po ponownym włączeniu systemu. Terminator należy wyjmować i wymieniać tylko przy wyłączonym systemie, aby uniknąć zakłóceń sygnału.

Zalecenia

Używaj tego terminatora na fizycznym końcu łańcucha SCSI U320 i unikaj instalowania wielu terminatorów w równoległych pozycjach. W środowiskach mieszanych LVD/SE sprawdź tryby sygnalizacji podłączonych urządzeń i upewnij się, że terminacja odpowiada wymaganemu trybowi. Przechowuj zapasowe terminatory w środowisku antystatycznym, aby chronić styki i zachować niezawodną wydajność.
