InLine SAS Low Profile Adapter Bracket zewnętrzny SFF-8088 / wewnętrzny SFF-8087

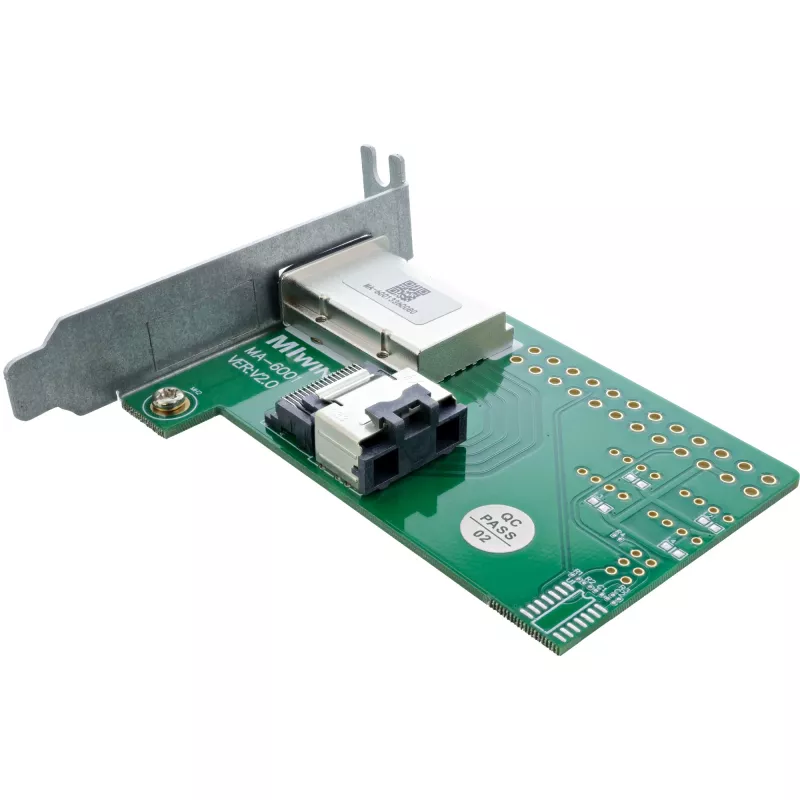

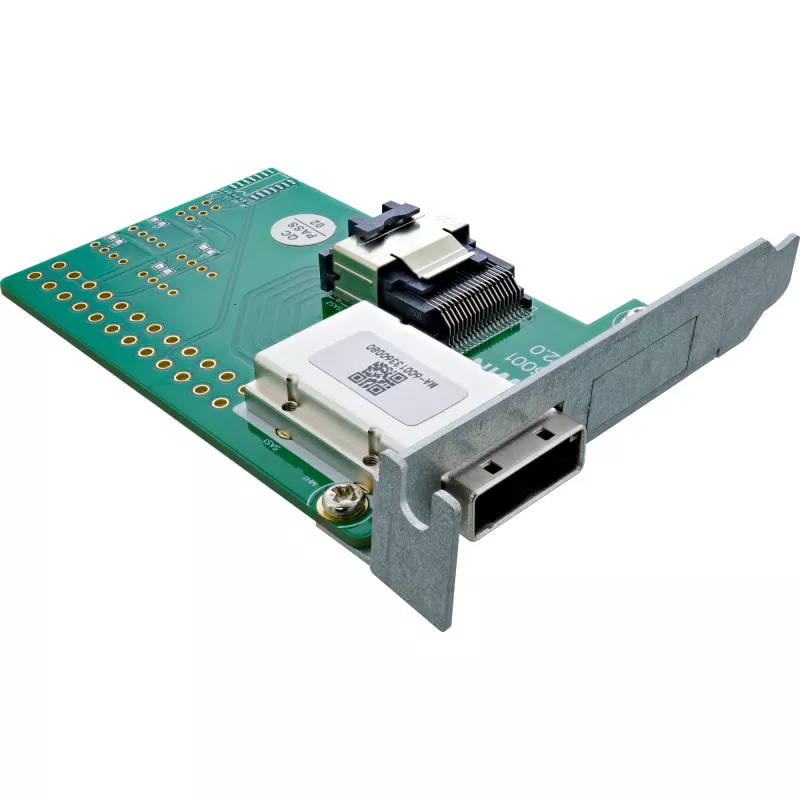

InLine SAS Low Profile Adapter Bracket (model 27650) to pasywny adapter PCB, który zapewnia zewnętrzne złącze 26-pin Mini SAS (SFF-8088) z jednej strony i wewnętrzne złącze 36-pin Mini SAS (SFF-8087) z drugiej. Zaprojektowany do slotów niskoprofilowych, wspornik obsługuje dwukierunkowe połączenie między zewnętrznymi interfejsami SFF-8088 i wewnętrznymi SFF-8087 i jest przeznaczony do stosowania w kompaktowych systemach, serwerach blade, stacjach rack i zewnętrznych obudowach dysków, gdzie wymagana jest łączność SAS/SCSI.

Zalety

Ten adapter oferuje niskoprofilową formę do instalacji w smukłych obudowach, pasywną pracę bez aktywnej elektroniki oraz prostą kompatybilność między zewnętrznymi złączami SFF-8088 i wewnętrznymi SFF-8087 Mini SAS. Jednoczęściowy wspornik (model 27650) upraszcza prowadzenie okablowania SAS i obsługuje popularne środowiska pamięci masowej i serwerowe.

Przeznaczenie

Kluczowe specyfikacje

Sposób użycia

Zamontuj adapter w kompatybilnym niskoprofilowym slocie obudowy systemu. Podłącz zewnętrzny kabel Mini SAS do złącza SFF-8088, a wewnętrzny kabel Mini SAS do złącza SFF-8087 po przeciwnej stronie. Upewnij się, że oba końce są w pełni osadzone i zabezpieczone zgodnie z instrukcjami sprzętowymi hosta i obudowy. Adapter obsługuje połączenie w dowolnym kierunku bez dodatkowej konfiguracji.

Zalecenia

Używaj odpowiednich ekranowanych kabli Mini SAS i potwierdź kompatybilność kontrolerów hosta i obudów z interfejsami SFF-8087/SFF-8088. Instaluj lub demontuj wspornik tylko przy wyłączonym systemie, aby uniknąć uszkodzenia złączy, i zapewnij odpowiednie uziemienie w celu redukcji zakłóceń.
