Karta interfejsu SATA InLine SFF-8644 4x SATA

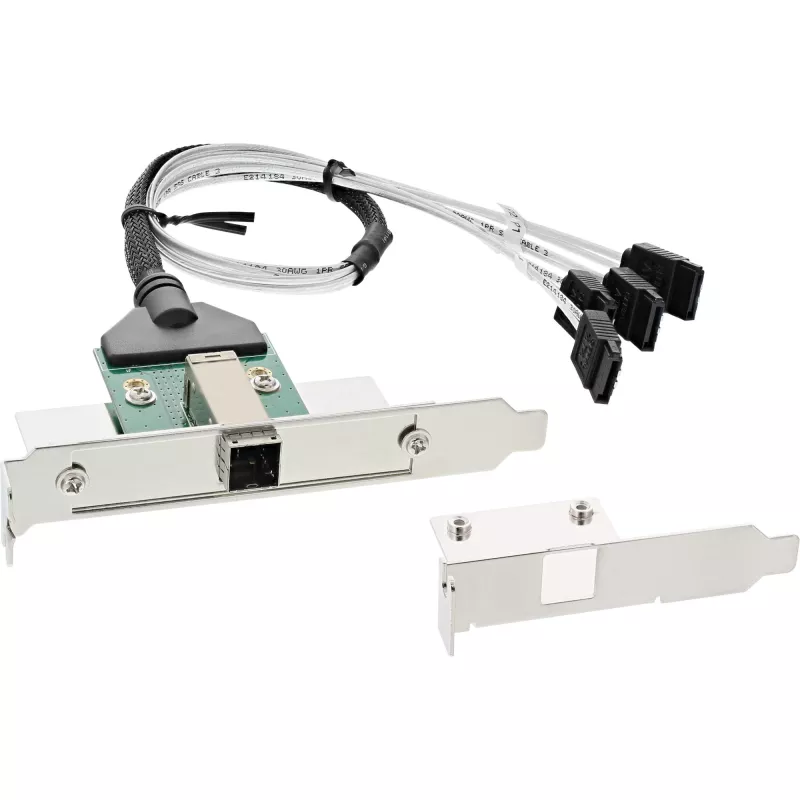

Ten adapter SAS HD zamontowany na ramce Centronics 50-stykowej we wsporniku gniazda PCI to pasywna płytka drukowana adaptera, która zapewnia zewnętrzne złącze Mini SAS HD (SFF-8644) 36-stykowe oraz wewnętrzny kabel z czterema złączami SATA. Dostarczany jest z kablem o długości 0,5 m i zawiera wspornik gniazda PCI z ramką Centronics 50-stykową oraz niskoprofilowy wspornik PCI, co umożliwia instalację w różnych uchwytach lub obudowach. Adapter InLine SFF-8644 4x SATA jest przeznaczony do budowy rozwiązań pamięci masowej w szafach serwerowych, zewnętrznych obudowach dysków i podobnych instalacjach, gdzie wymagana jest zewnętrzna łączność SFF-8644 do SATA.

Zalety

Adapter jest pasywny i kompatybilny z instalacją w gniazdach PCI o pełnej wysokości lub niskoprofilowych oraz w obudowach z ramkami Centronics 50-stykowymi. Zapewnia kompaktowy sposób konwersji pojedynczego zewnętrznego portu SFF-8644 na cztery oddzielne połączenia SATA przy użyciu dołączonego kabla 0,5 m i obsługuje wygodne opcje montażu w szafach i zewnętrznych obudowach dysków.

Odpowiedni dla

Kluczowe specyfikacje

Jak używać

Zainstaluj adapter w kompatybilnym wsporniku gniazda PCI lub przymocuj go do ramki Centronics 50-stykowej wewnątrz obudowy. Podłącz zewnętrzny kabel SFF-8644 z hosta lub kontrolera zewnętrznego do portu Mini SAS HD adaptera. Podłącz cztery złącza SATA na dołączonym kablu 0,5 m do dysków SATA. Zapewnij bezpieczny montaż przy użyciu wspornika o pełnej wysokości lub niskoprofilowego, zgodnie z wymaganiami, i sprawdź połączenia przed włączeniem systemu.

Zalecenia

Używaj kompatybilnego kabla Mini SAS HD (SFF-8644) i upewnij się, że kontroler hosta obsługuje podział na poszczególne urządzenia SATA. Aby zapewnić stabilną pracę, poprowadź kabel 0,5 m tak, aby uniknąć naprężeń na złączach, i zamontuj adapter przy użyciu odpowiedniego wspornika do swojej obudowy.
