Karta interfejsu InLine 76619H – Karta/adapter interfejsu InLine 76619H

Pełna kompatybilność z NVMe: Obsługuje dyski SSD M.2 Key M i B+M z protokołem PCIe NVMe, zapewniając maksymalną wydajność.
Łatwy montaż: Umożliwia szybką instalację dysku SSD NVMe w komputerach bez gniazda M.2 – idealne do modernizacji.
Elastyczne wsparcie konstrukcyjne: Kompatybilność z popularnymi długościami dysków SSD: 2230, 2242, 2260 i 2280.
Zasilanie bezpośrednio przez PCIe: Nie wymaga oddzielnego kabla zasilającego – zasilanie dostarczane jest przez magistralę PCIe.
Uniwersalne zastosowanie: Działa w gniazdach x1, x4, x8 i x16 w systemach Windows i Linux.

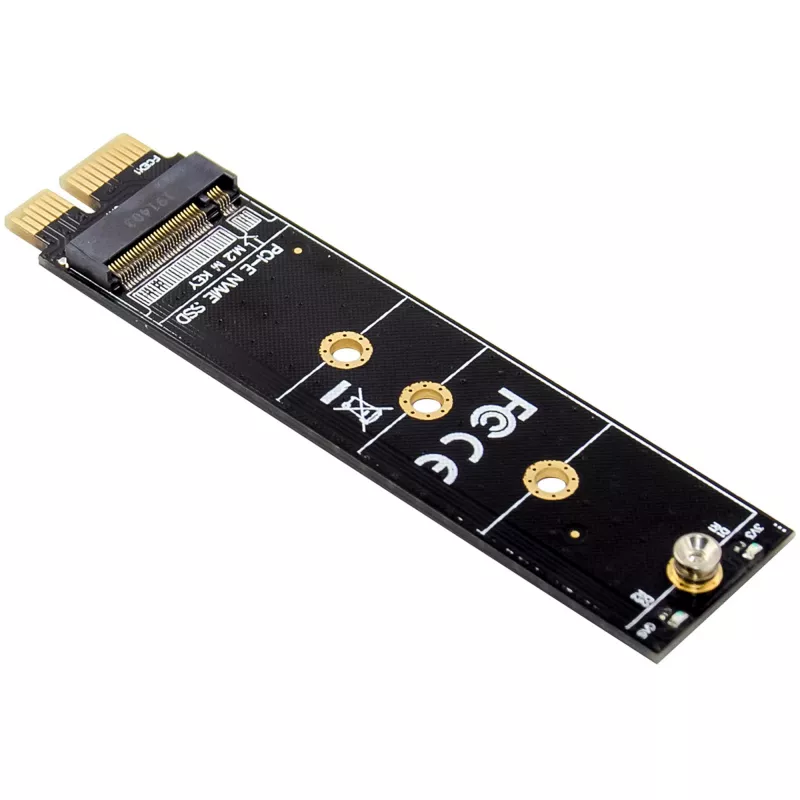

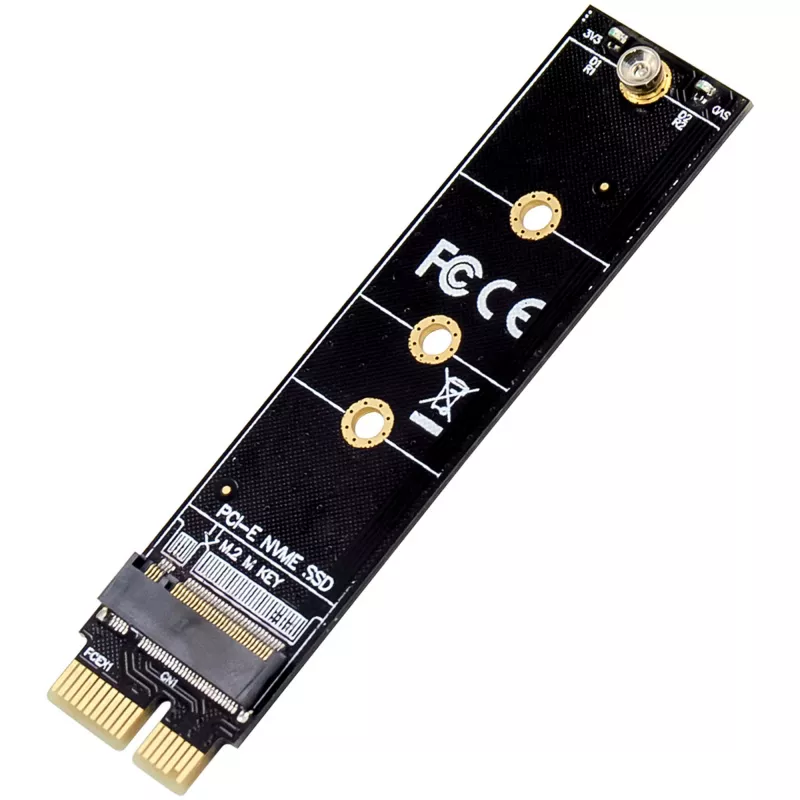

Karta interfejsu InLine® PCIe x1 na M.2 Key M umożliwia szybką i łatwą integrację dysków SSD NVMe z istniejącymi systemami PC lub serwerowymi. Adapter został opracowany z myślą o profesjonalnych zastosowaniach i ambitnych użytkownikach, którzy nie chcą rezygnować z nowoczesnej wydajności NVMe – nawet jeśli płyta główna nie oferuje własnego gniazda M.2.
Karta obsługuje dyski SSD z kluczem M.2 Key M i B+M, pod warunkiem że wykorzystują protokół PCIe NVMe. Dyski SSD SATA i rozwiązania PCIe x2 z kluczem B są celowo nieobsługiwane, aby zapewnić maksymalną wydajność i kompatybilność. Elastyczna obsługa dysków SSD w formatach od 2230 do 2280 pozwala na stosowanie szerokiej gamy modułów – od kompaktowych zastosowań przemysłowych po wydajne modernizacje komputerów stacjonarnych.
Dodatkowy atut: zasilanie odbywa się w całości przez magistralę PCIe, co eliminuje potrzebę zewnętrznego okablowania. Konstrukcja mechaniczna pozwala na użycie w różnych gniazdach PCIe – od x1 do x16. Dołączone akcesoria, takie jak śrubokręt, śruba i pasywny radiator, sprawiają, że uruchomienie jest szczególnie wygodne.
Dzięki obsłudze aktualnych wersji systemów Windows i Linux adapter jest wszechstronny – na przykład w stacjach roboczych, systemach testowych lub jako szybkie rozszerzenie pamięci. Karta interfejsu InLine® PCIe x1 to niezawodność, łatwa obsługa i wysokie prędkości transmisji danych – w kompaktowym formacie.

Wersja PCIe: PCIe v3.0 x1 lane (kompatybilna wstecznie z PCIe v2.0 / v1.0)
Interfejs: PCIe x1 lane (mechanicznie można używać w gniazdach x4/x8/x16)
Obsługiwane formaty SSD: 2230 / 2242 / 2260 / 2280
Obsługiwane typy SSD:
- M.2 Key M (NVMe)
- M.2 Key B+M (tylko NVMe, bez SATA)
Niekompatybilne:
- Dyski SSD M.2 SATA (B-Key)
- Dyski SSD M.2 PCIe x2 (B-Key)
Protokół: NVMe (Non-Volatile Memory Express, zoptymalizowany pod kątem wysokiej wydajności I/O)
Zasilanie: Bezpośrednio przez magistralę PCIe (3,3 V)
Temperatura pracy: -40 °C do +85 °C
Temperatura przechowywania: -40 °C do +85 °C
Maksymalna wilgotność: 90%, bez kondensacji
Obsługiwane systemy operacyjne:
Windows 8 / 8.1 / 10 / 11
Windows Server 2012 R2 lub nowszy
Linux (z obsługą NVMe)
Wymagane jest wolne gniazdo PCIe x1, x4, x8 lub x16.

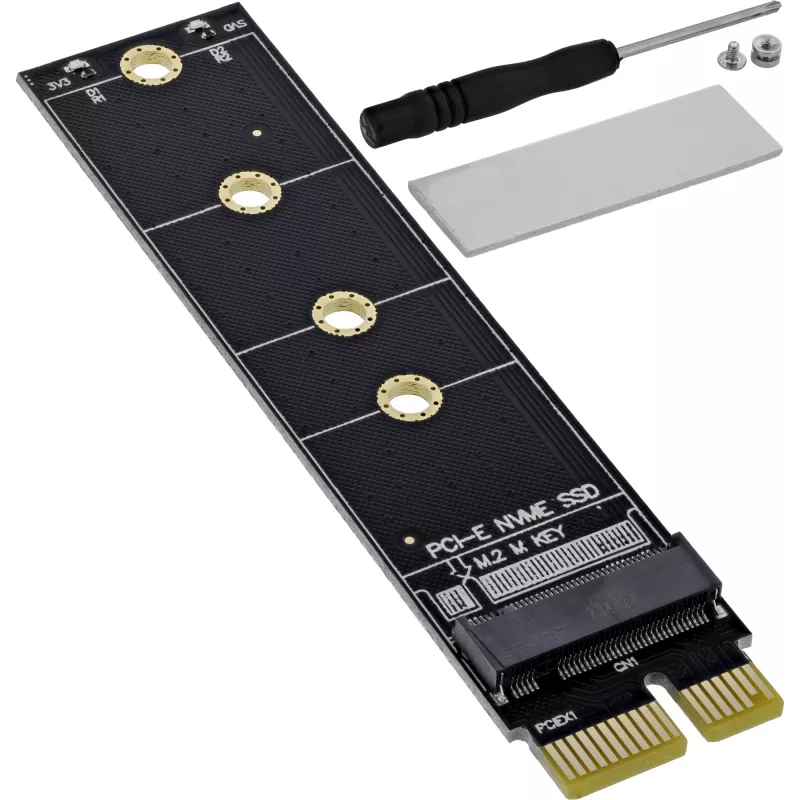

Zakres dostawy:
1x karta interfejsu InLine PCIe x1 na M.2 Key M
1x radiator
1x śrubokręt
1x śruba
1x instrukcja obsługi niemiecki/angielski

InLine 76619H. Interfejs hosta: PCIe, Interfejs wyjściowy: M.2, Rodzaj wtyku interfejsu hosta: Męski. Kraj pochodzenia: Tajwan. Obsługiwane systemy operacyjne Windows: Windows 10, Windows 11, Windows 8, Windows 8.1, Obsługiwane systemy operacyjne serwerowe: Windows Server 2012 R2, Windows Server 2013, Windows Server 2016, Windows Server 2019, Windows.... Szerokość: 100 mm, Wysokość: 24 mm, Waga: 700 g. Waga opakowania: 9 g, Objętość opakowania: 1000 cm³

Sposób użycia

Włóż adapter do wolnego gniazda PCIe x1, x4, x8 lub x16 na płycie głównej. Zamontuj dysk SSD NVMe M.2 (Key M lub B+M korzystający z protokołu NVMe) w gnieździe M.2 i zabezpiecz go dołączoną śrubą. W razie potrzeby zamocuj dołączony pasywny radiator w celu zarządzania temperaturą. Dodatkowy kabel zasilający nie jest potrzebny, ponieważ karta pobiera zasilanie z magistrali PCIe. Po instalacji uruchom system i sprawdź, czy system operacyjny rozpoznaje dysk NVMe; w razie potrzeby zainstaluj sterowniki lub włącz obsługę NVMe w systemie operacyjnym.

Zalecenia

Używaj dysków SSD NVMe M.2 w formatach Key M lub B+M (tylko NVMe), aby zapewnić pełną kompatybilność i wydajność. Nie instaluj modułów SATA M.2 ani PCIe x2 z kluczem B. Upewnij się, że BIOS/UEFI systemu i system operacyjny obsługują NVMe, i w razie potrzeby zaktualizuj sterowniki lub oprogramowanie sprzętowe. W przypadku długotrwałych intensywnych obciążeń zainstaluj dołączony radiator lub dodatkowe chłodzenie, aby utrzymać optymalną temperaturę.
