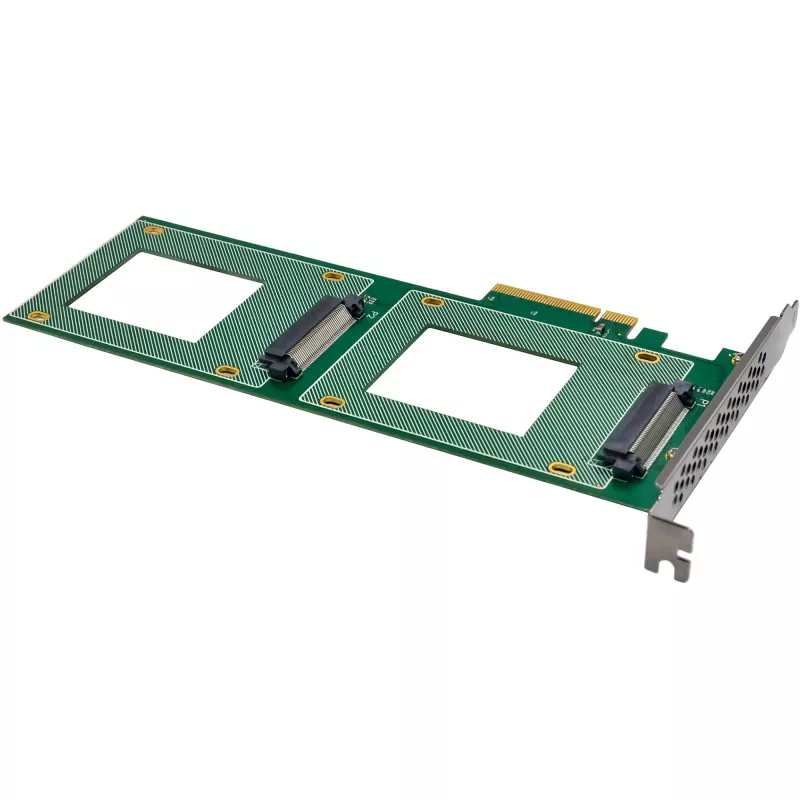

InLine 76660O Wewnętrzny adapter U.2 PCIe Męski 4 Gbit/s

Obsługuje dwa 2,5-calowe dyski SSD NVMe dla maksymalnej wydajności i elastyczności
Połączenie PCIe 3.0 x8 z przepustowością do 64 Gb/s
Automatyczne wykrywanie linii (bifurkacja) dla optymalnej integracji systemowej
Wskaźniki LED ułatwiające diagnozę błędów i monitorowanie stanu pracy
Nie wymaga dodatkowych sterowników – natywna obsługa Windows i Linux

Karta InLine® PCI Express rozszerza system o dwa wewnętrzne gniazda U.2 NVMe SSD i umożliwia równoległą pracę dwóch dysków SSD z pełną przepustowością PCIe. Dzięki automatycznemu wykrywaniu linii, konfiguracja jest przeprowadzana w celu optymalnej integracji systemowej.
Dzięki interfejsowi PCIe 3.0 x8, karta oferuje maksymalną przepustowość do 64 Gb/s, przy czym każdy port U.2 obsługuje szybkość transferu danych do 4 GB/s. Wskaźniki LED aktywności odczytu i zapisu umożliwiają łatwe monitorowanie stanu pracy.
Dane techniczne:

Typ magistrali i PCIe: PCIe 3.0 (8 GT/s) x8 linii (oferuje przepustowość do 64 Gb/s)
Interfejsy złączy: 2 x złącza SFF-8639 (do instalacji 2,5-calowych dysków SSD NVMe)
Chipset: PI6C20400BLE
Kompatybilne urządzenia U.2: Obsługuje 2,5-calowe dyski SSD NVMe zgodne ze standardem SFF-8639
Szybkość transferu danych: Każdy port obsługuje prędkości transferu do 4 GB/s
Wymiary: 236 mm x 87 mm (płytka PCIe)

Warunki pracy:

Temperatura pracy: -40 °C do +85 °C

Funkcje:

Automatyczne wykrywanie konfiguracji linii podczas rozruchu
Wbudowane wskaźniki LED (2 x diody LED aktywności odczytu/zapisu)
Dyski SSD U.2 pobierają zasilanie bezpośrednio przez magistralę PCIe (3,3 V)
Nie wymaga dodatkowych sterowników

Wymagania systemowe:Sprzęt:

Komputer z jednym wolnym gniazdem PCIe 3.0 x8 (lub x16)
Płyta główna obsługująca bifurkację PCIe

Ustawienia BIOS/UEFI dla bifurkacji PCIe:
Aby oba dyski SSD U.2 NVMe mogły działać jednocześnie, używane gniazdo PCIe musi być często ustawione w trybie bifurkacji w BIOS/UEFI. Dzieli to dostępne linie PCIe na kilka kanałów (np. jedno gniazdo x8 na dwa kanały x4).
Dokładne oznaczenie różni się w zależności od producenta płyty głównej i wersji BIOS/UEFI. Mogą być używane terminy takie jak "PCIe Bifurcation", "Lane Splitting" lub "PCIe Slot Configuration". Prosimy zajrzeć do instrukcji obsługi płyty głównej, aby znaleźć prawidłowe ustawienie, a następnie sprawdzić, czy oba dyski SSD NVMe są rozpoznawane.
Obsługa systemów operacyjnych:

Windows: 11, 10, 8, 7
Windows Server: 2012 R2
Linux: Obsługa natywna (Fedora, SUSE, Ubuntu, czerwony Hat)

Zakres dostawy:

1 x karta InLine® PCI Express na 2x wewnętrzne U.2 NVMe SFF-8639
1 x śrubokręt ręczny
8 x śrub
1 x instrukcja obsługi (niemiecki/angielski)
Temperatura pracy: 0° C – 55° C
Temperatura przechowywania: -40° C – 70° C
Wilgotność: 10% - 90% bez kondensacji

InLine 76660O. Interfejs hosta: PCIe, Interfejs wyjściowy: U.2, Płeć interfejsu hosta: Męski. Kraj pochodzenia: Tajwan. Chipset: PI6C20400BLE, Szybkość transferu danych (maks.): 4 Gbit/s, Przepustowość: 64 Gbit/s. Napięcie wejściowe zasilania: 3,3 V. Obsługiwane systemy operacyjne Windows: Windows 10, Windows 11, Windows 7, Windows 8, Obsługiwane systemy operacyjne serwerowe: Windows Server 2012 R2

Jak używać

Zainstaluj kartę w wolnym gnieździe PCIe 3.0 x8 lub x16 na kompatybilnej płycie głównej. Zamocuj 2,5-calowe dyski SSD U.2 NVMe w złączach SFF-8639 i zabezpiecz je za pomocą dostarczonych śrub. Jeśli płyta główna tego wymaga, włącz bifurkację PCIe (podział linii) w BIOS/UEFI, aby gniazdo x8 zostało podzielone (na przykład na dwa kanały x4) i oba urządzenia NVMe mogły działać jednocześnie. Po instalacji sprzętowej uruchom system i sprawdź, czy oba dyski NVMe są wykrywane przez system operacyjny. Instalacja dodatkowych sterowników nie jest wymagana dla obsługiwanych dystrybucji Windows lub Linux.

Zalecenia

Sprawdź instrukcję obsługi płyty głównej pod kątem dokładnych opcji i terminologii BIOS/UEFI (np. „PCIe Bifurcation”, „Lane Splitting” lub „PCIe Slot Configuration”). Upewnij się, że gniazdo PCIe obsługuje bifurkację i że wersja systemu operacyjnego znajduje się na liście obsługiwanych wersji przed wdrożeniem adaptera w środowiskach produkcyjnych.
