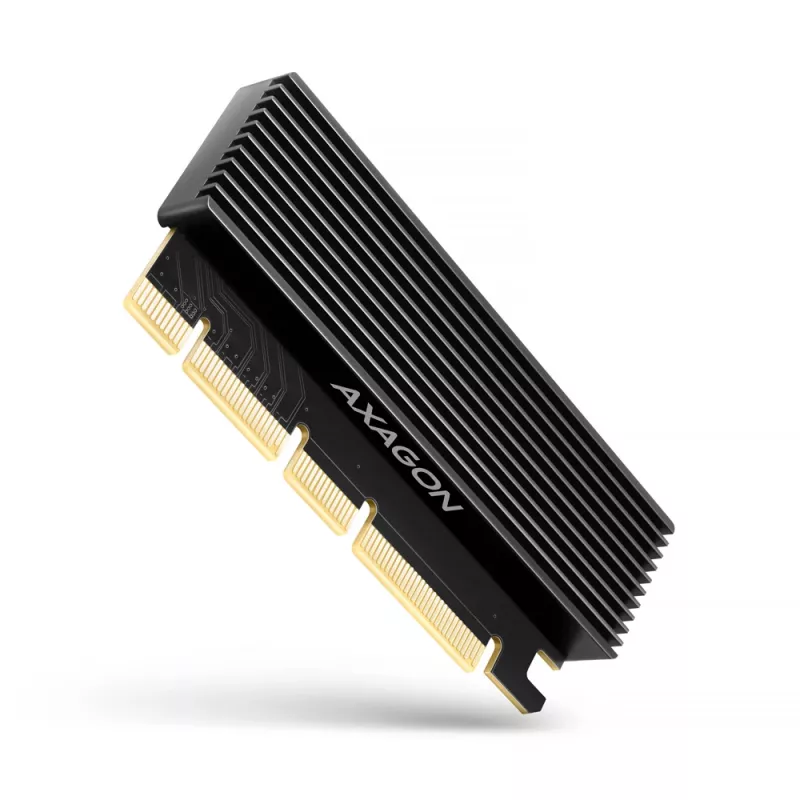

Axagon PCEM2-XS PCIe x16 - adapter M.2 NVMe M-key z pasywnym aluminiowym radiatorem

Adapter wewnętrzny AXAGON PCEM2-XS umożliwia instalację dysku SSD NVMe M.2 w komputerze stacjonarnym za pośrednictwem gniazda PCI-Express. Obsługuje jednostronne i dwustronne dyski NVMe (PCIe) M.2 do 22x80 mm (2280) i zapewnia pasywne chłodzenie za pomocą żebrowanej aluminiowej pokrywy i termopadów poprawiających odprowadzanie ciepła. Adapter jest zasilany bezpośrednio z magistrali PCIe i działa w trybie plug-and-play bez potrzeby instalowania dodatkowych sterowników.

Zalety

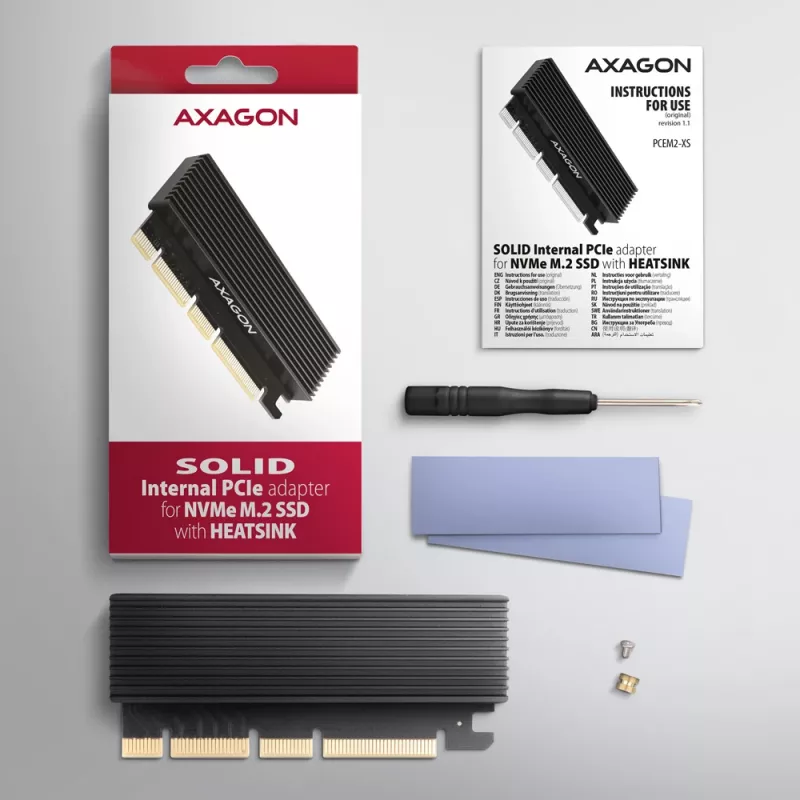

Adapter obsługuje wersje PCI-Express do 5.0 i działa w gniazdach x4/x8/x16, umożliwiając osiągnięcie maksymalnych prędkości transferu dysków SSD NVMe. Jego aluminiowy radiator z dołączonymi termopadami chłodzi obie strony dysku M.2, zwiększając niezawodność pod obciążeniem. Wskaźnik LED pokazuje stan połączenia i transferu danych. Kompaktowe wymiary i dołączony zestaw narzędzi upraszczają instalację w komputerach stacjonarnych bez gniazda M.2.

Przeznaczenie

• Modernizacja komputera stacjonarnego bez gniazda M.2
• Instalacja dysków SSD NVMe M.2 (rozmiary 2230/2242/2260/2280)
• Użycie z systemami PCIe 5.0/4.0/3.0 w celu osiągnięcia wysokich prędkości transferu
• Środowiska wymagające pasywnego chłodzenia dysków M.2

Kluczowe specyfikacje

• Interfejs hosta: PCI-Express (kompatybilny z PCIe 5.0 / 4.0 / 3.0 / 2.1 / 2.0 / 1.1 / 1.0a)
• Szerokość linii PCIe: 4-liniowy (kompatybilny z gniazdami x4 / x8 / x16)
• Wyjście: gniazdo NGFF 75-pin M-key dla dysku SSD NVMe (PCIe) M.2
• Obsługiwane rozmiary M.2: 2230, 2242, 2260, 2280 (do 22x80 mm)

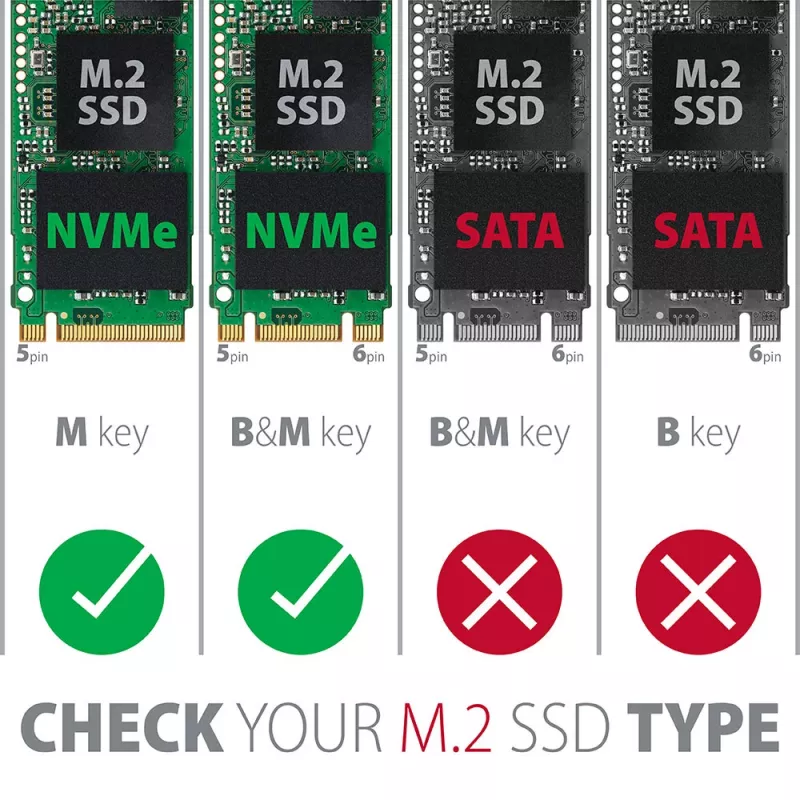

• Obsługa dysków SSD NVMe M.2 z kluczem M i B+M, jednostronnych i dwustronnych, bez ograniczenia pojemności

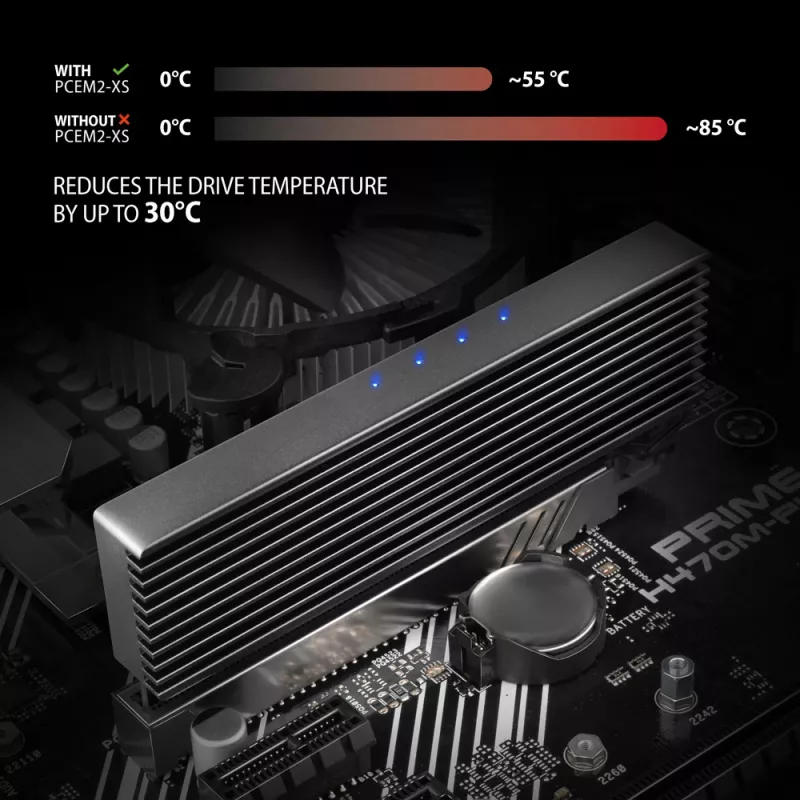

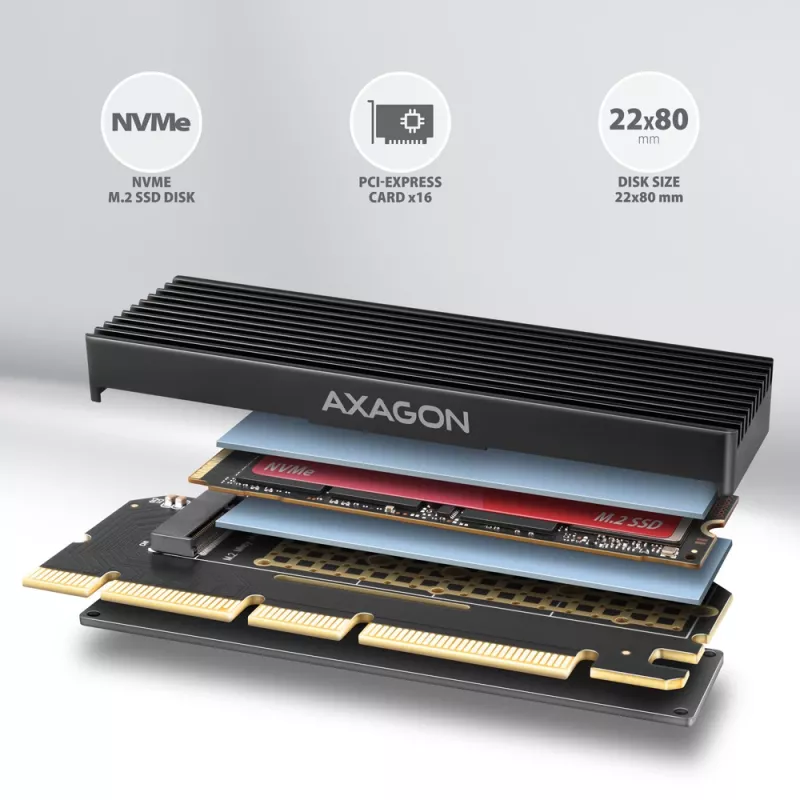

• Chłodzenie pasywne: żebrowana pokrywa aluminiowa, termopady i miedziane otwory wentylacyjne
• Plug and Play, obsługa bootowania z dysku SSD

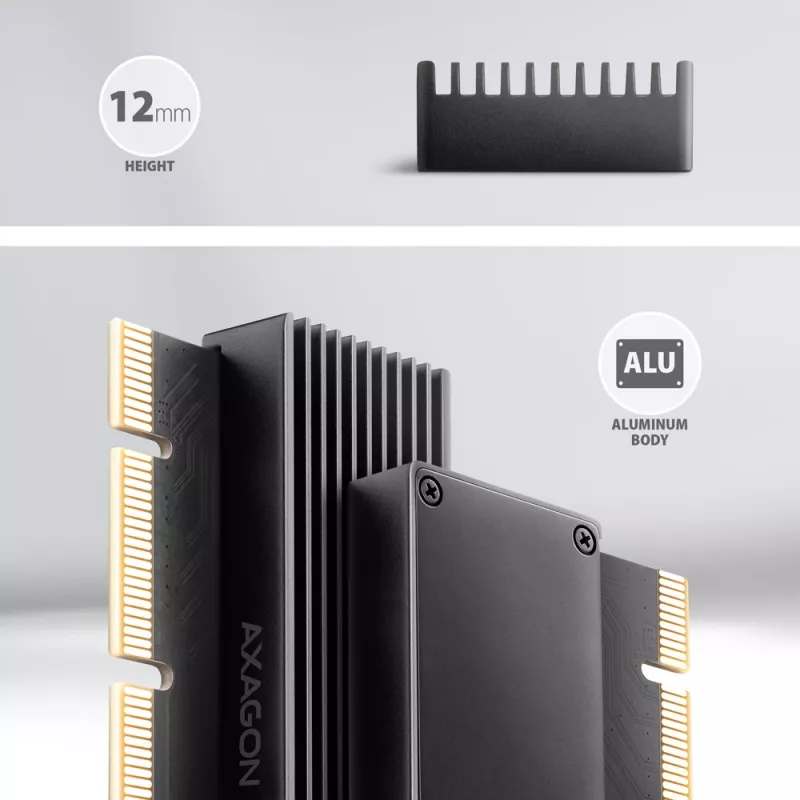

• Wymiary: 105 x 45 x 12 mm; Waga: 50 g
• Zasilanie: przez gniazdo PCI-Express, nie wymaga zewnętrznego zasilania
• Obsługiwane systemy operacyjne: Windows, Linux (obsługa Windows 7 zależy od producenta dysku SSD)

Jak używać

Wyłącz i odłącz komputer od zasilania, włóż adapter AXAGON PCEM2-XS do wolnego gniazda PCIe x4/x8/x16 i zamocuj go. Umieść dysk SSD NVMe M.2 w gnieździe M-key pod odpowiednim kątem i przykręć dołączoną śrubą montażową. Umieść dołączone termopady między dyskiem a radiatorem aluminiowym, a następnie załóż żebrowaną pokrywę, aby zapewnić kontakt z termopadami. Złóż komputer, włącz go i sprawdź wskaźnik LED potwierdzający połączenie. W razie potrzeby zainstaluj lub skonfiguruj system operacyjny, aby rozpoznał nowy dysk NVMe.

Zalecenia

W celu optymalnego chłodzenia zapewnij odpowiedni przepływ powietrza w obudowie adaptera i prawidłowo stosuj dołączone termopady. W przypadku korzystania z wysokowydajnych dysków SSD NVMe PCIe 5.0, w razie potrzeby sprawdź ustawienia BIOS płyty głównej i kompatybilność dysku SSD z bootowaniem.
