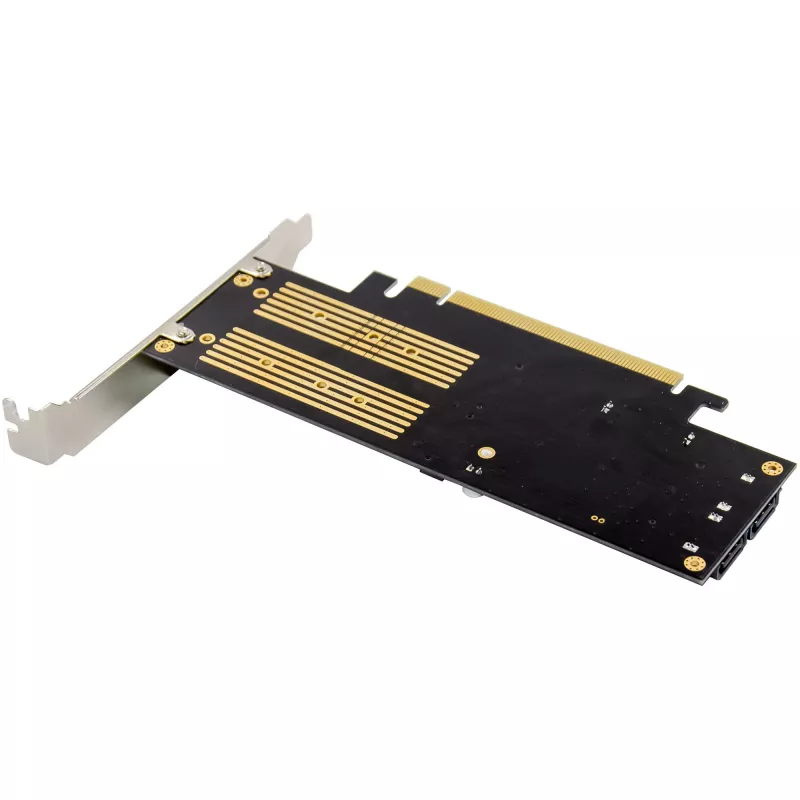

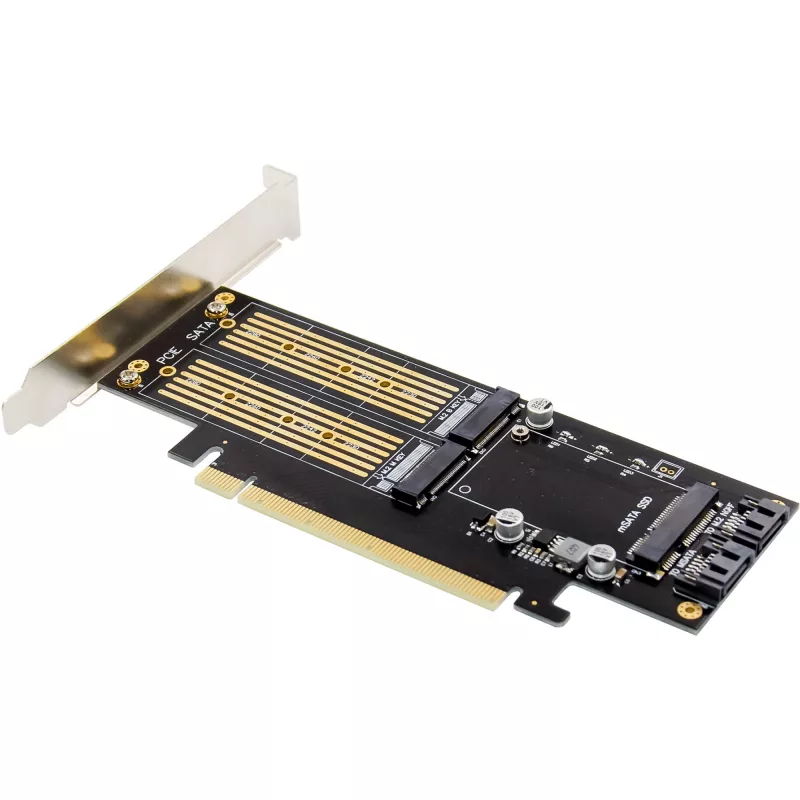

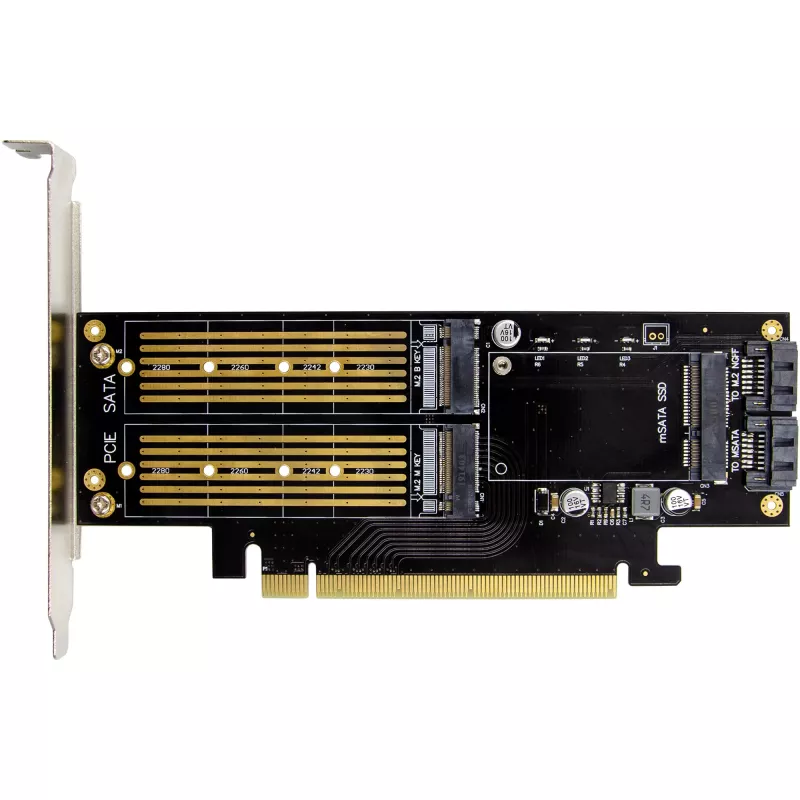

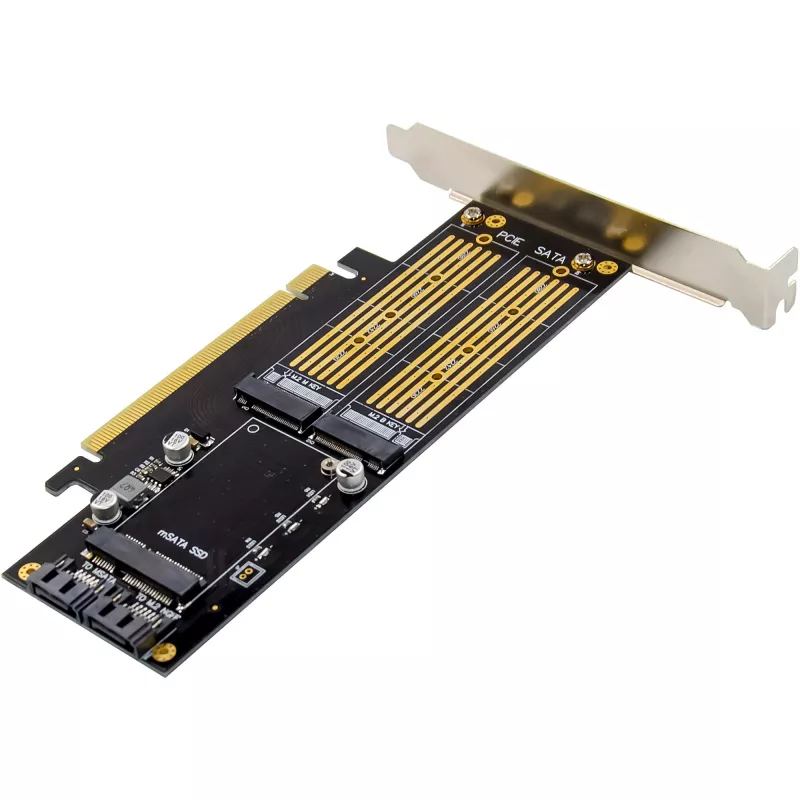

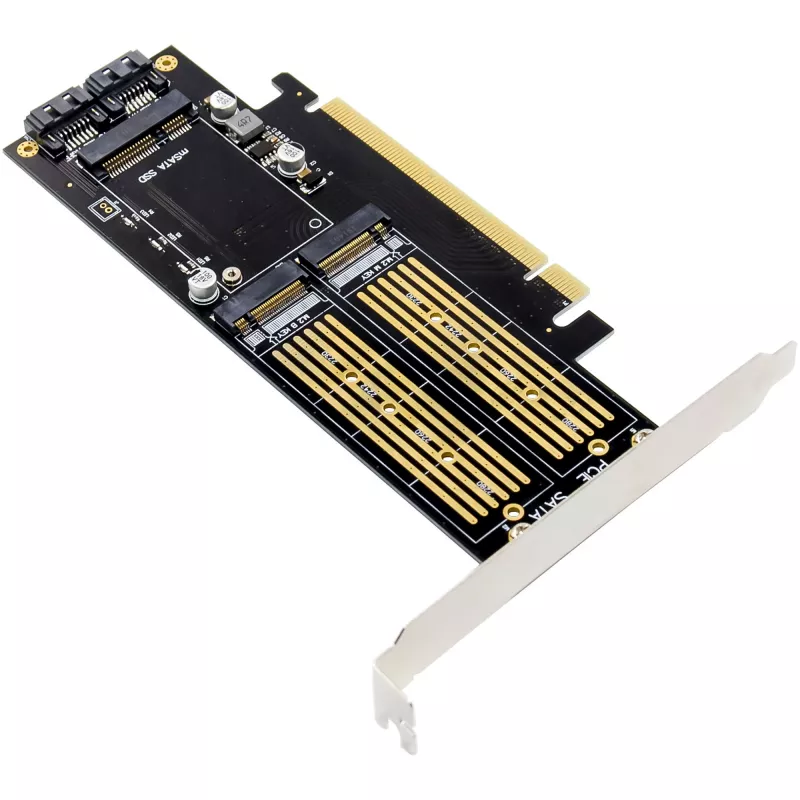

InLine 76660T karty interfejsowe/adapter Wewnętrzny M.2, mSATA

Wielofunkcyjna karta PCIedo rozbudowy pamięci wewnętrznej o M.2 NVMe, M.2 SATA i mSATA
Interfejs PCIe 3.0 x16dla maksymalnej kompatybilności i szybkości
M.2 Key Bobsługuje zarówno SATA, jak i NVMe SSD w trybie SATA (do 6 Gb/s)
M.2 Key Mobsługuje NVMe SSD w trybie PCIez prędkością do 4 Gb/s
Złącze mSATA dla dodatkowej przestrzeni dyskowej(wymagany kabel SATA)
Wbudowane wskaźniki LEDdo wyświetlania stanu pracy wszystkich interfejsów

Karta PCI Express InLine®umożliwia jednoczesne korzystanie z trzech różnych typów SSD na jednej karcie PCIe. Dzięki jednemu slotowi M.2 NVMe Key M, jednemu slotowi M.2 SATA/NVMe Key B i jednemu slotowi mSATA oferuje wszechstronne rozwiązanie pamięci masowej dla systemów wymagających wysokiej wydajności i maksymalnej elastyczności.
Slot M.2 Key B obsługuje M.2 SATA SSD i NVMe SSD w trybie SATA, natomiast slot M.2 Key M jest przeznaczony wyłącznie dla NVMe SSD w trybie PCIe. Slot mSATA jest podłączany do płyty głównej za pomocą kabla SATA, co umożliwia dodatkową przestrzeń dyskową.
NVMe SSD jest zasilany bezpośrednio przez magistralę PCIe (3,3 V), podczas gdy M.2 SATA i mSATA SSD są podłączane do płyty głównej przez osobne złącza SATA. Wskaźniki LED dla wszystkich interfejsów ułatwiają monitorowanie aktywności operacyjnej.
Dane techniczne:

Typ magistrali i PCIe: PCIe 3.0 x16 (wykorzystuje jedno gniazdo PCIe x16; ultraszybkie linie PCIe v3.0, które umożliwiają pracę NVMe i SATA)
Złącza – interfejsy:
1 x slot M.2 (Key B) – dla NVMe (tryb SATA) i M.2 SATA SSD
1 x slot M.2 (Key M) – dla NVMe SSD w trybie PCIe
1 x slot mSATA – dla modułów mSATA
2 x złącza SATA 6 Gb/s 7-pin – do podłączania modułów mSATA i M.2 SATA do płyty głównej

Wymiary: 169 mm x 68 mm (płytka PCIe)
Kompatybilne moduły:
M.2 SSD (Key B, Key M lub B+M) w rozmiarach 2230, 2242, 2260, 2280
mSATA SSD (połowa lub pełny rozmiar)

Szybkość transmisji danych:
M.2 NVMe (Key M i Key B+M): do 4 Gb/s
M.2 SATA (Key B) i mSATA: do 6 Gb/s (przez SATA)

Warunki pracy:

Temperatura pracy: -40 °C do +85 °C

Funkcje:

Automatyczne wykrywanie konfiguracji linii podczas rozruchu
Wbudowane wskaźniki LED (3x wyświetlacz stanu dla każdego interfejsu)
NVMe SSD (Key M) otrzymują zasilanie bezpośrednio przez magistralę PCIe (3,3 V)
Moduły M.2 SATA i mSATA wymagają połączenia danych SATA z płytą główną
Nie wymaga dodatkowych sterowników

Wymagania systemowe:Sprzęt:

Komputer z jednym wolnym gniazdem PCIe 3.0 x16
Płyta główna z obsługą PCIe NVMe i SATA

Obsługiwane systemy operacyjne:

Windows: 11, 10, 8, 8.1
Windows Server: 2012 R2
Linux: od jądra 2.6.30

Zakres dostawy:

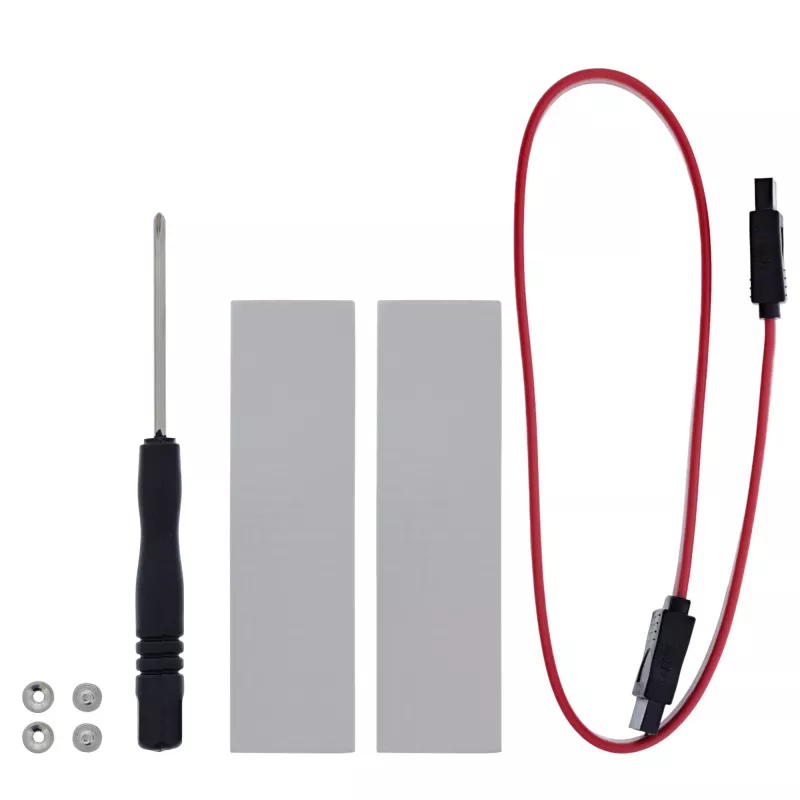

1 x karta InLine® PCI Express x16 na 2x M.2, 1x mSATA

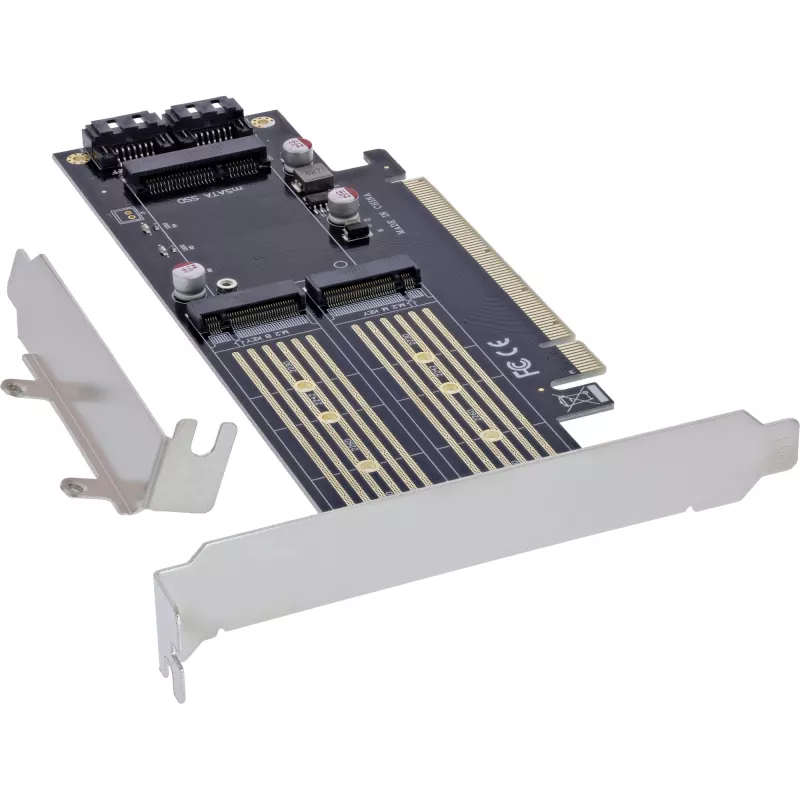

1 x niskoprofilowa śledź montażowa
1 x kabel SATA
1 x ręczny śrubokręt
4 x śruby
2 x podkładki przewodzące ciepło
1 x instrukcja obsługi (niemiecki/angielski)
Temperatura pracy: 0° C – 55° C
Temperatura przechowywania: -40° C – 70° C
Wilgotność: 10% - 90% bez kondensacji

InLine 76660T. Interfejs hosta: PCIe, Interfejs wyjściowy: M.2, mSATA, Płeć interfejsu hosta: Męski. Kraj pochodzenia: Tajwan. Napięcie wejściowe zasilania: 3,3 V. Obsługiwane systemy operacyjne Windows: Windows 10, Windows 11, Windows 8, Windows 8.1, Obsługiwane systemy operacyjne Linux: Kernel 2.6.31, Kernel 2.6.33, Kernel 3.12, Kernel 3.17, Kernel 3.3, Kernel 4.6.4, Linux Kernel..., Obsługiwane systemy operacyjne serwerowe: Windows Server 2012 R2. Szerokość: 169 mm, Głębokość: 68 mm

Sposób użycia

Zainstaluj kartę w dostępnym gnieździe PCIe 3.0 x16 na płycie głównej. Zamontuj kompatybilne moduły M.2 lub mSATA w odpowiednich slotach i zabezpiecz je śrubami oraz podkładkami przewodzącymi ciepło, jeśli są dołączone. Podłącz dołączony kabel SATA od złącza SATA karty do płyty głównej dla modułów M.2 SATA i mSATA. Po złożeniu uruchom system; karta automatycznie wykrywa konfigurację linii, a wbudowane diody LED wskazują stan interfejsów. Instalacja dodatkowych sterowników nie jest wymagana dla obsługiwanych systemów operacyjnych.

Zalecenia

Upewnij się, że BIOS płyty głównej obsługuje NVMe i SATA przez PCIe oraz że jest wystarczająco dużo fizycznej przestrzeni na kartę i okablowanie. Użyj dołączonej niskoprofilowej śledzi montażowej w przypadku instalacji w obudowach o małym formacie. Aby zapewnić optymalne warunki termiczne, w razie potrzeby użyj dołączonych podkładek przewodzących ciepło i zachowaj odpowiedni przepływ powietrza wokół zainstalowanych SSD.
