InLine 76660N Wewnętrzna karta interfejsu M.2 PCIe Męski 64 Gbit/s

Obsługuje dwa dyski SSD NVMe M.2dla maksymalnej wydajności i elastyczności
Połączenie PCIe 3.0 x8z przepustowością do 64 Gb/s
Technologia Hyper M.2do automatycznej konfiguracji linii
Wskaźniki LEDułatwiające diagnozę usterek i kontrolę stanu pracy
Nie wymaga dodatkowego sterownika- natywna obsługa pod Windows i Linux

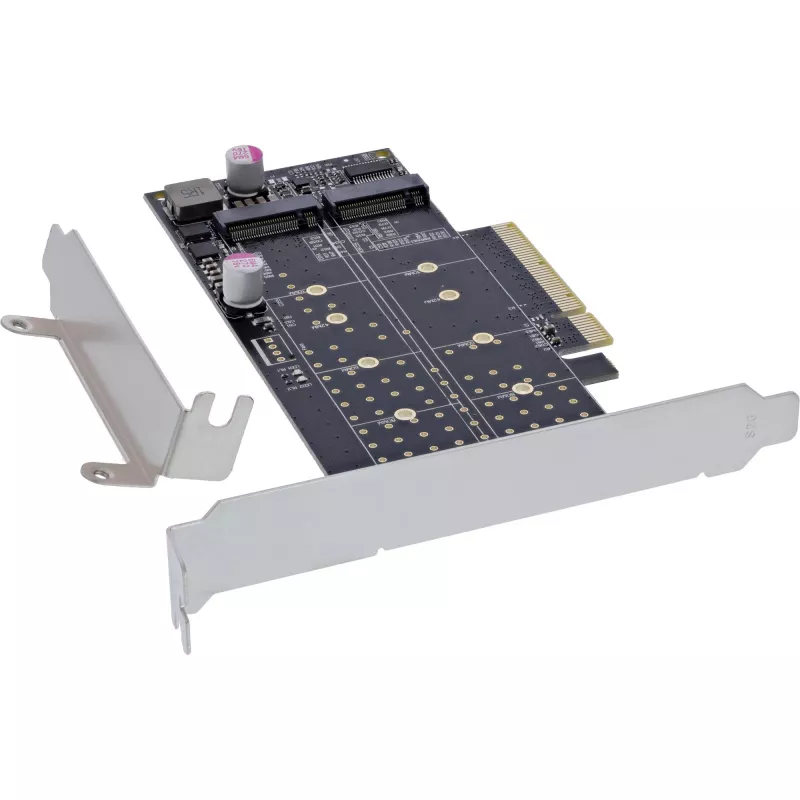

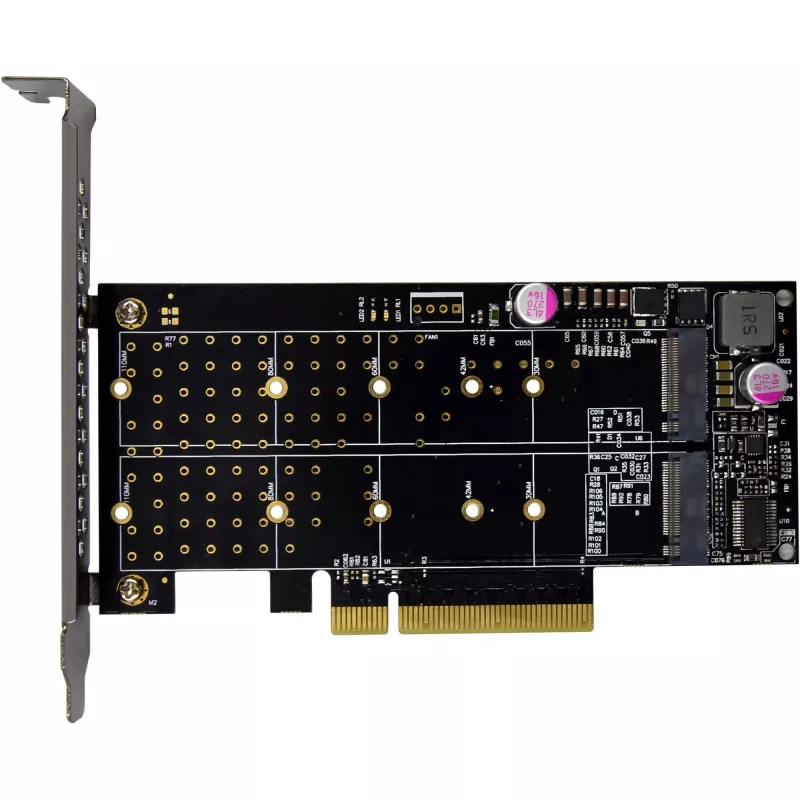

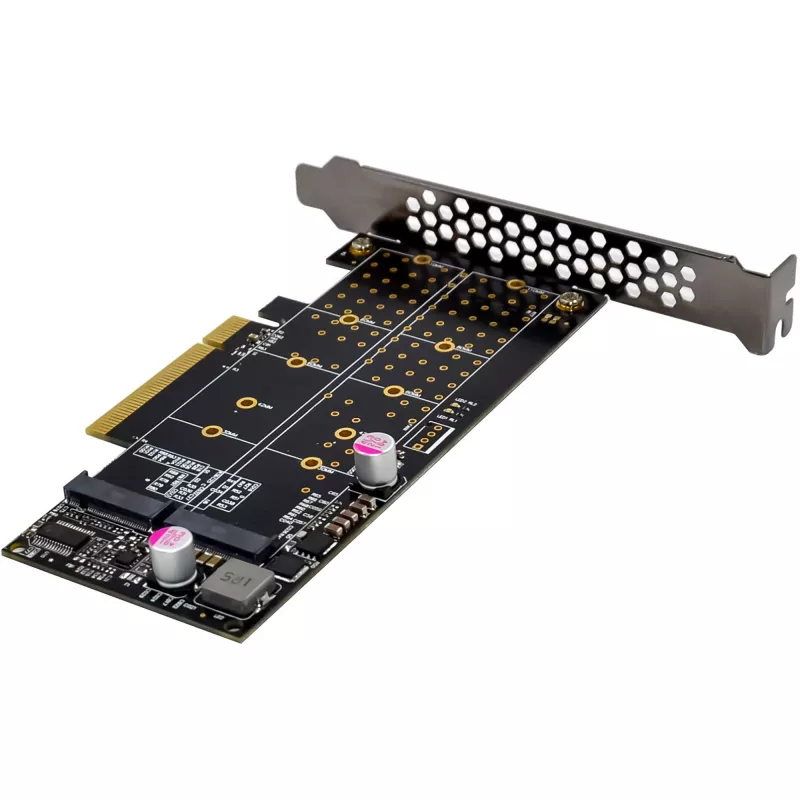

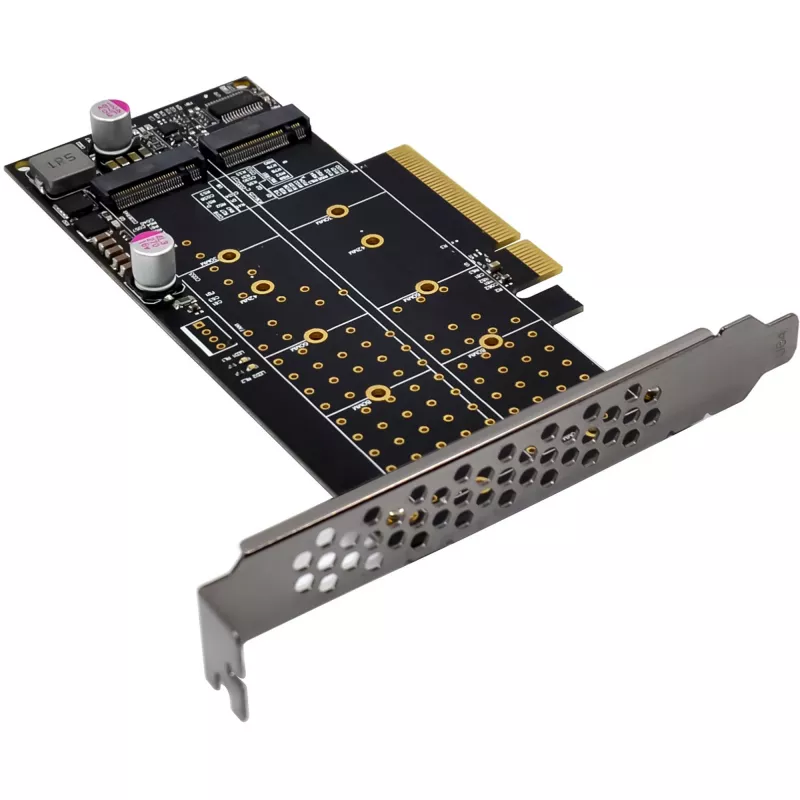

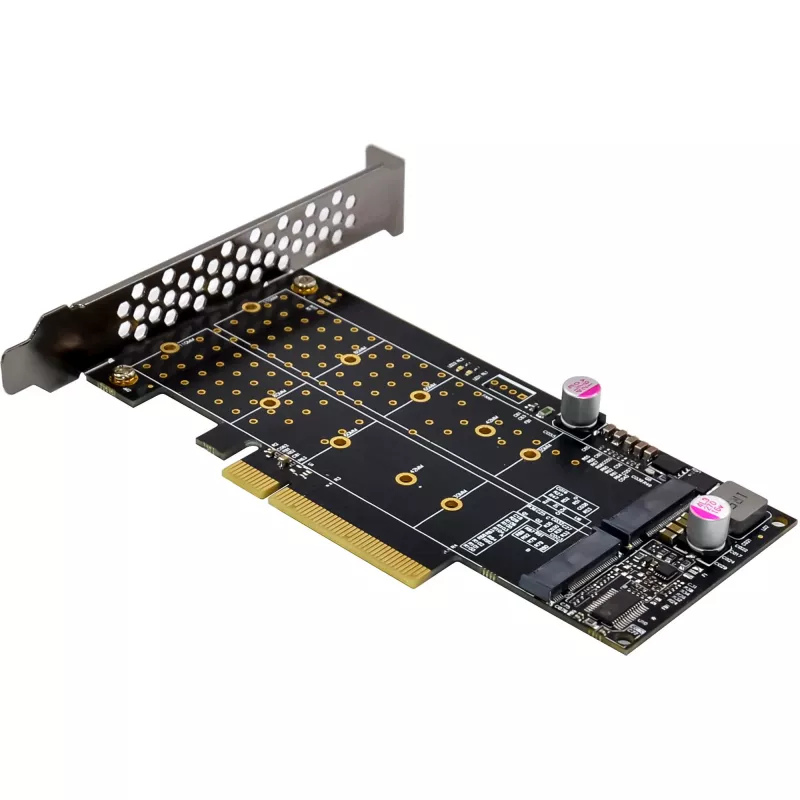

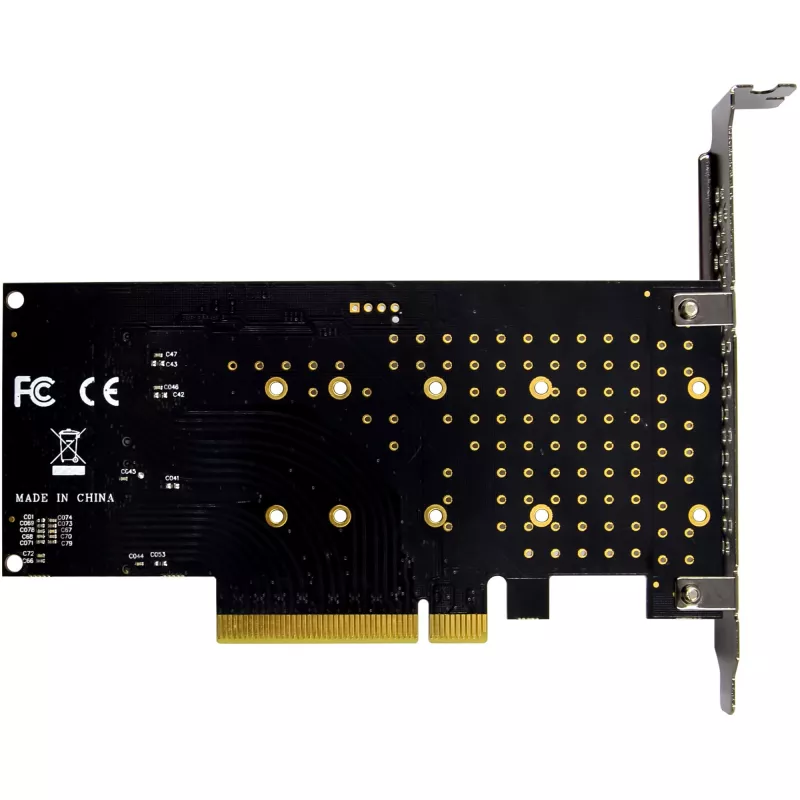

Karta PCI Express InLine®rozbudowuje system o dwa wewnętrzne sloty NVMe M.2i umożliwia równoległą pracę dwóch dysków SSD NVMez pełną przepustowością PCIe. Dzięki technologii Hyper M.2konfiguracja linii jest automatycznie wykrywana podczas uruchamiania, co zapewnia optymalną integrację z systemem.
Dzięki interfejsowi PCIe 3.0 x8karta oferuje maksymalną przepustowość do 64 Gb/s, a każdy slot M.2 obsługuje szybkość transferu danych do 4 GB/s. Wskaźniki LED aktywności odczytu i zapisupozwalają łatwo monitorować stan pracy.
Dane techniczne:

Typ magistrali i PCIe: PCIe 3.0 (8 GT/s) linie x8 (przepustowość do 64 Gb/s)
Złącza – interfejsy: 2 x sloty M.2 Key M – do instalacji dysków SSD NVMe
Chipset: PI6C20400BLE
Obsługiwane rozmiary modułów M.2: obsługa dysków SSD 2230, 2242, 2260, 2280, 22110
Szybkość transferu danych: każdy slot obsługuje szybkości transferu do 4 GB/s
Wymiary: 135 mm x 68 mm (płytka PCIe)

Warunki pracy:

Temperatura robocza: -40 °C do +85 °C

Funkcje:

Automatyczne wykrywanie konfiguracji linii podczas uruchamiania
Wbudowane wskaźniki LED (2 x diody LED aktywności odczytu/zapisu)
Dyski SSD M.2 pobierają zasilanie bezpośrednio przez magistralę PCIe
Nie wymaga dodatkowego sterownika – natywna obsługa przez system operacyjny

Wymagania sprzętowe systemu:

Komputer PC z jednym wolnym slotem PCIe 3.0 x8 (lub x16)
Płyta główna obsługująca bifurcację PCIe

Bifurkacja PCIe dla optymalnego wykorzystania karty:
Aby oba dyski SSD M.2 mogły działać jednocześnie, używany slot PCIe często musi być przełączony w tryb bifurkacjiw BIOS/UEFI. Powoduje to podział dostępnych linii PCIe na kilka kanałów (np. jeden slot x8 na dwa kanały x4). Dokładne nazewnictwo zależy od producenta płyty głównej i wersji BIOS/UEFI. Mogą wystąpić takie terminy jak "PCIe Bifurcation", "Lane Splitting"lub "PCIe Slot Configuration". Sprawdź w instrukcji płyty głównej właściwe ustawienie, a następnie sprawdź, czy oba dyski SSD NVMe są rozpoznawane.
Obsługa systemów operacyjnych:

Windows: 11, 10, 8, 7
Windows Server: 2012 R2
Linux: natywna obsługa (Fedora, SUSE, Ubuntu, czerwony Hat) – nie jest wymagany dodatkowy sterownik

Zawartość opakowania:

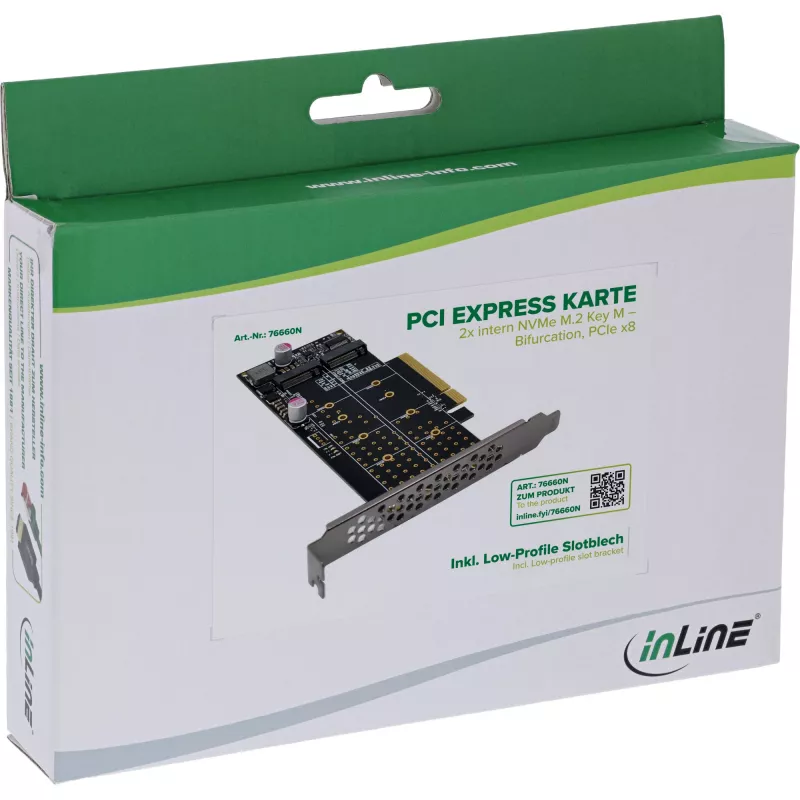

1 x karta PCI Express InLine® do 2x wewnętrznego NVMe M.2
1 x niskoprofilowa śledź montażowa
1 x ręczny śrubokręt
4 x śruby
2 x podkładki termiczne
1 x instrukcja obsługi (niemiecki/angielski)
Temperatura robocza: 0° C – 55° C
Temperatura przechowywania: -40° C – 70° C
Wilgotność: 10% - 90% bez kondensacji

InLine 76660N. Interfejs hosta: PCIe, Interfejs wyjściowy: M.2, Płeć interfejsu hosta: Męski. Kraj pochodzenia: Tajwan. Chipset: PI6C20400BLE, Szybkość transferu danych (maks.): 64 Gbit/s. Obsługiwane systemy operacyjne Windows: Windows 10, Windows 11, Windows 7, Windows 8, Obsługiwane systemy operacyjne serwerów: Windows Server 2012 R2. Szerokość: 135 mm, Głębokość: 68 mm

Sposób użycia

Zainstaluj kartę InLine 76660N w wolnym slocie PCIe 3.0 x8 (lub x16) na płycie głównej i zabezpiecz ją dołączoną śledziem i śrubami. Włóż dyski SSD NVMe M.2 do dwóch slotów M.2 Key M i przymocuj je za pomocą dołączonych śrub i podkładek termicznych, jeśli jest to wymagane. Jeśli płyta główna wymaga bifurcacji PCIe do jednoczesnej pracy obu urządzeń M.2, włącz odpowiednią opcję bifurcacji lub podziału linii w BIOS/UEFI (sprawdź instrukcję płyty głównej, aby uzyskać dokładne ustawienie). Po instalacji uruchom system; karta używa technologii Hyper M.2 do automatycznego wykrywania konfiguracji linii, a system operacyjny powinien rozpoznać dyski bez dodatkowych sterowników.

Zalecenia

Dla optymalnej wydajności przy równoległym działaniu dwóch dysków SSD NVMe, upewnij się, że płyta główna obsługuje bifurcację PCIe i że docelowy slot jest skonfigurowany (np. x8 → dwa kanały x4) w BIOS/UEFI. Sprawdź kompatybilność z posiadanymi dyskami NVMe i zajrzyj do instrukcji płyty głównej, jeśli oba dyski SSD nie są wykrywane.
