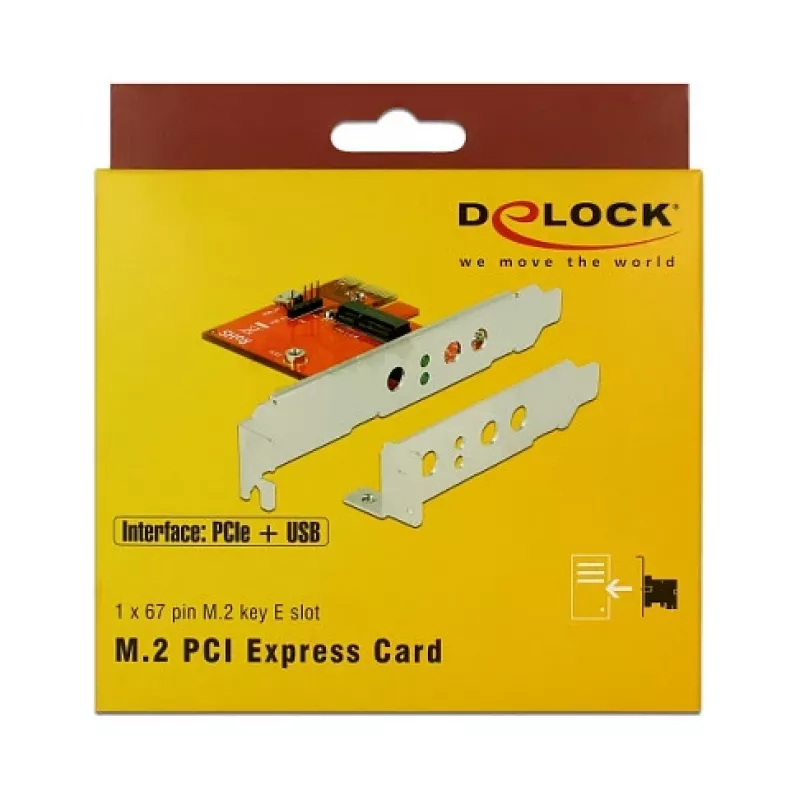

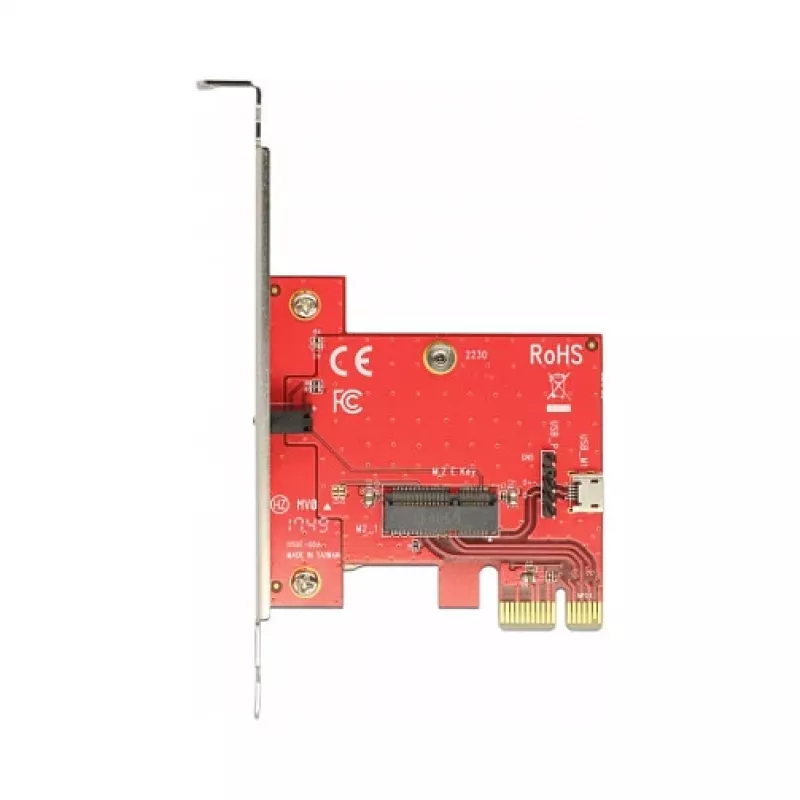

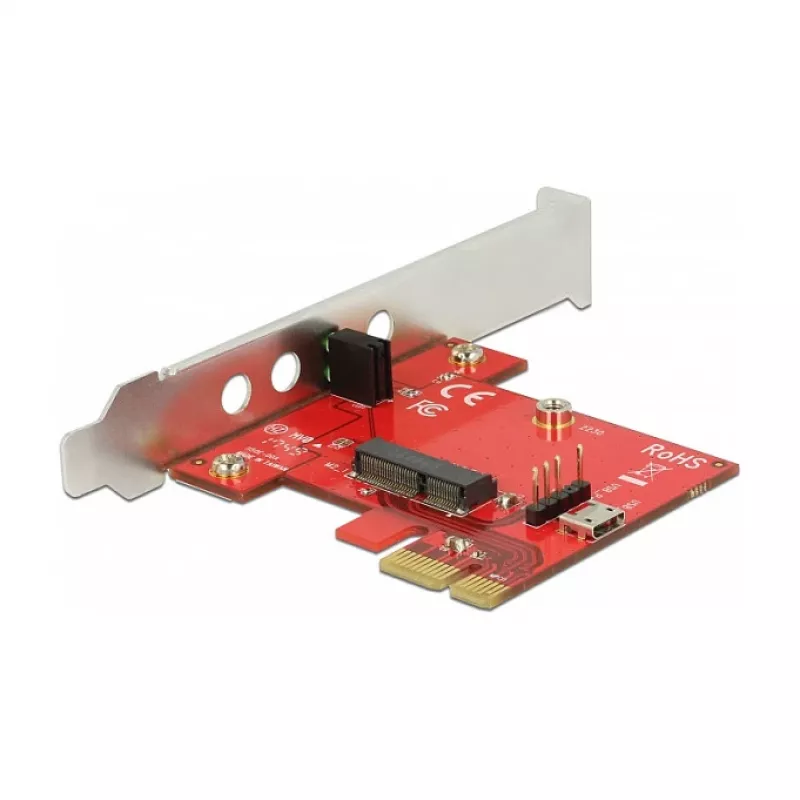

Wewnętrzny adapter M.2 DeLOCK 89889

Wewnętrzny adapter M.2 DeLOCK 89889 dodaje jedno gniazdo M.2 Key E do komputera stacjonarnego za pośrednictwem karty PCI Express x1. Zapewnia 67-pinowe złącze M.2 Key E kompatybilne z modułami wykorzystującymi sygnały PCIe i USB oraz oferuje zarówno port USB 2.0 Micro-B, jak i złącze kołkowe USB 2.0 do podłączenia systemowego. Typowe instalowalne moduły to WLAN, Bluetooth, GNSS, 3G/HSPA i NFC, a moduły łączące wiele funkcji (na przykład WLAN + Bluetooth) mogą korzystać z obu interfejsów, jeśli są obsługiwane.

Zalety

Ten adapter rozszerza funkcjonalność systemu, udostępniając wewnętrzne gniazdo M.2 Key E, zajmując przy tym pojedyncze gniazdo PCIe x1. Obsługuje moduły z sygnalizacją PCIe i USB oraz zawiera wbudowane połączenia USB dla modułów wymagających USB. Kompaktowa wewnętrzna konstrukcja umożliwia instalację w standardowych systemach stacjonarnych bez zewnętrznego okablowania. Wyprodukowany na Tajwanie adapter stosuje standardowe wyprowadzenia M.2 Key E, zapewniając szeroką kompatybilność modułów.

Zastosowanie

Kluczowe specyfikacje

Jak używać

Zainstaluj kartę w dostępnym gnieździe PCI Express x1 na płycie głównej i przymocuj ją do obudowy. Włóż kompatybilny moduł M.2 Key E (Key A/E) do gniazda M.2 pod odpowiednim kątem i przymocuj go śrubą montażową dostarczoną z obudową lub modułem. Jeśli włożony moduł wymaga łączności USB, podłącz system do portu USB 2.0 Micro-B adaptera lub do wbudowanego złącza kołkowego USB 2.0, stosownie do potrzeb. Po instalacji sprzętowej włącz system i zainstaluj wymagane sterowniki dla modułu M.2 zgodnie z instrukcjami producenta modułu.

Zalecenia

Przed instalacją sprawdź, czy wybrany moduł M.2 jest zgodny z wyprowadzeniami Key E/A oraz czy system operacyjny posiada obsługę sterowników dla tego modułu. Upewnij się, że gniazdo PCIe x1 oraz dostępne wewnętrzne złącze USB lub zewnętrzne połączenie USB nie są zajęte przez inne urządzenia, aby zagwarantować prawidłowe działanie.
