Karta interfejsu InLine 76619G — moduł łączności PCI/USB/szeregowej

Elastyczna rozbudowa pamięci masowej przez gniazdo PCIe x16:Dodaje do pięciu portów SATA za pomocą kart adaptera M.2 Key B – idealne do kompaktowych rozwiązań pamięci masowej.
Wysoka kompatybilność z dyskami SSD M.2 SATA:Obsługuje dyski SSD M.2 B-key i B+M-key w formatach 2230, 2242, 2260 i 2280.
Nowoczesna funkcjonalność SATA:Obsługa AHCI, NCQ, mnożnika portów (Command/FIS), rozruchu rozłożonego w czasie i trybów oszczędzania energii.
Niezawodny transfer danych:Do 6 Gb/s na port zgodnie z SATA Revision 3.2 – idealne do zastosowań wymagających wydajności.
Zawiera akcesoria do natychmiastowego użycia:W zestawie pięć adapterów M.2-do-SATA, radiatory, kable i niskoprofilowa śledź – do wszechstronnych scenariuszy instalacji.

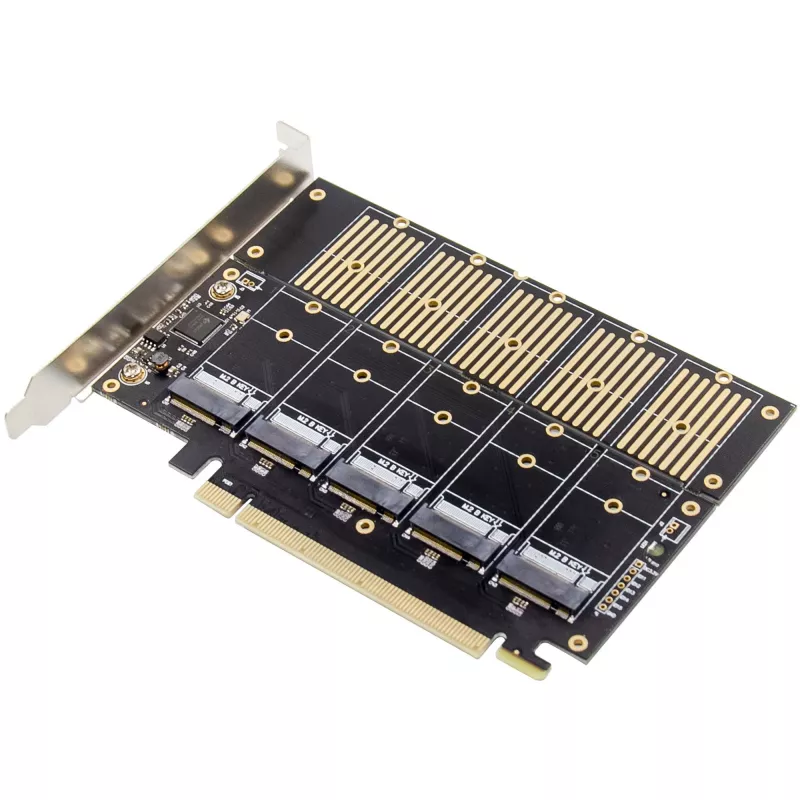

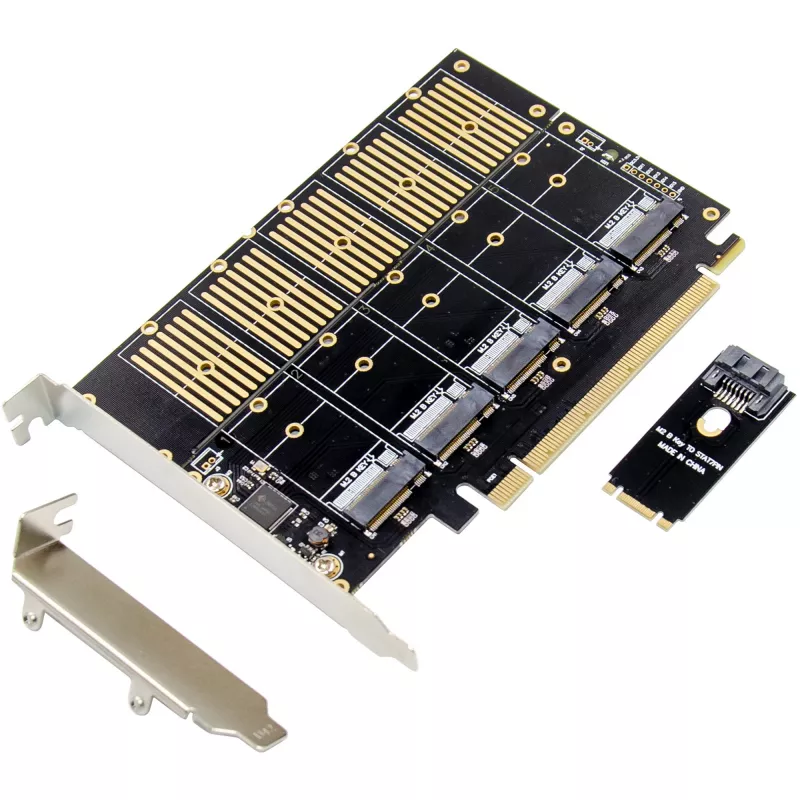

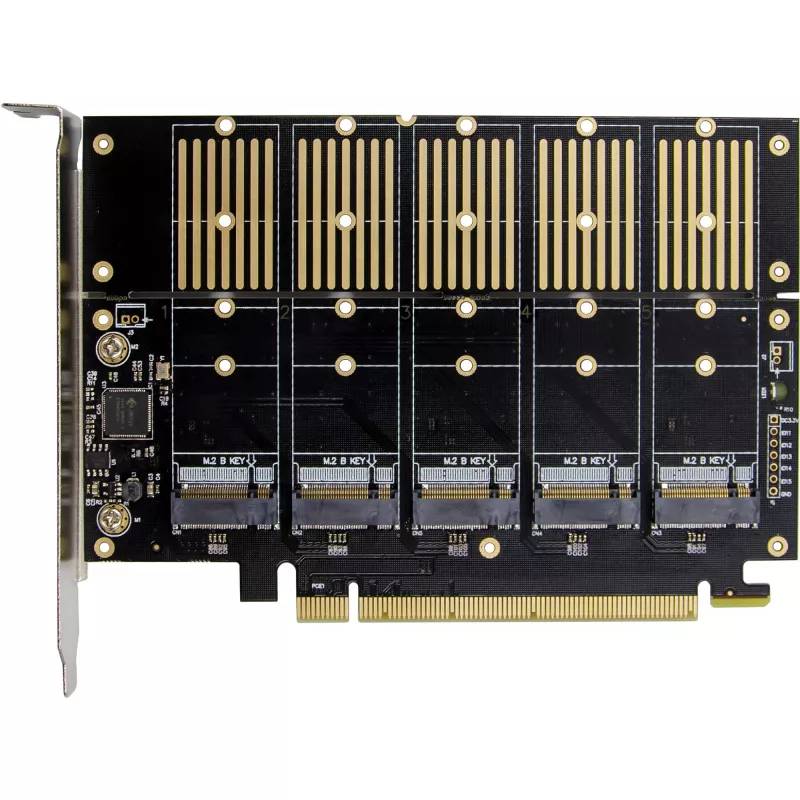

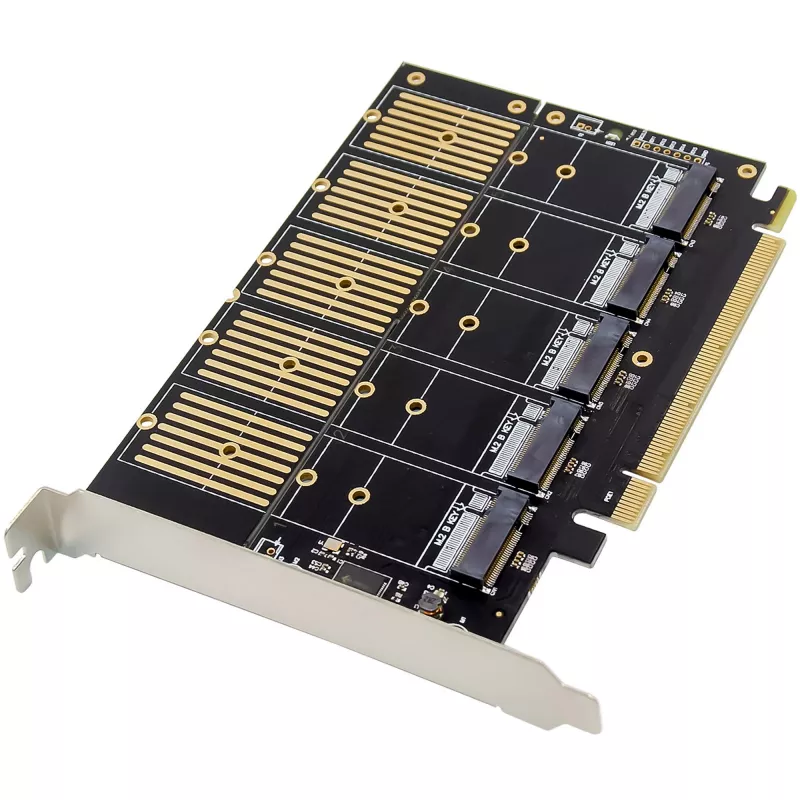

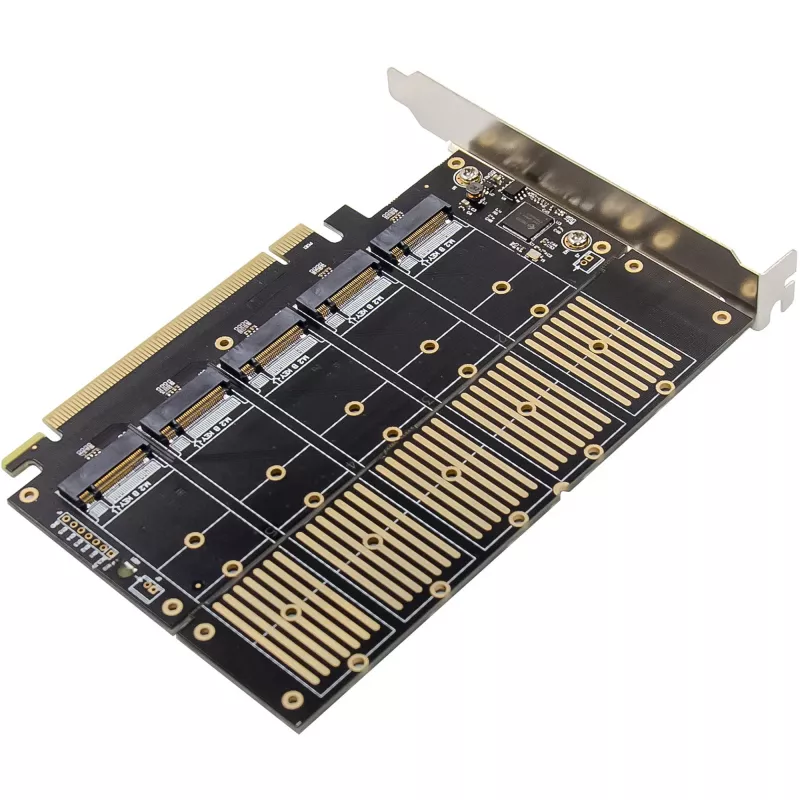

Karta interfejsu InLine PCIe z kontrolerem JMB585 to idealne rozwiązanie do rozbudowy systemu o maksymalnie pięć dodatkowych portów SATA. Karta wykorzystuje interfejs PCIe x16, z dwiema liniami PCIe dostępnymi zgodnie ze standardem 3.1a dla maksymalnej przepustowości. Dołączone karty adaptera umożliwiają bezpieczną i efektywną integrację dysków SSD M.2 SATA z Key B lub B+M z istniejącymi systemami pamięci masowej.
Obsługiwane są wszystkie popularne formaty, takie jak 2230, 2242, 2260 i 2280 – idealne do kompaktowych i wydajnych rozwiązań pamięci masowej. Każdy z pięciu interfejsów zapewnia do 6 Gb/s zgodnie z SATA 3.2. Ponadto obsługiwane są ważne funkcje, takie jak AHCI, Native Command Queue (NCQ), mnożenie portów i tryby oszczędzania energii (slumber/partial).
Karta jest idealna do serwerów, stacji roboczych lub wydajnych komputerów stacjonarnych, które wymagają dodatkowej przestrzeni dyskowej lub specjalnych konfiguracji RAID. Dzięki rozłożonemu w czasie rozruchowi i obsługiwanej strukturze poleceń system pozostaje stabilny nawet przy wielu dyskach. Instalacja jest prosta: wystarczy włożyć kartę PCIe i podłączyć adaptery do dysków SSD M.2. W zakresie dostawy znajdują się wszystkie niezbędne kable, radiatory, niskoprofilowa śledź i śrubokręt – do natychmiastowego i elastycznego użycia.

Standard PCIe: PCIe v3.1a, do użycia 2 linie PCIe
Interfejs: linia PCIe x16
Standard SATA: SATA 6 Gb/s, SATA Revision 3.2
Złącza: 5x portów M.2 Key B (przez karty rozszerzeń)
Kompatybilne typy dysków SSD: M.2 B-Key i B+M-Key (2230 / 2242 / 2260 / 2280)
Szybkość transferu: do 6 Gb/s na port
Chipset: JMB585
Mnożenie portów: obsługiwane (na podstawie poleceń i FIS)
Tryb AHCI: obsługiwany (standardowy protokół dla SSD/HDD SATA)
Native Command Queue (NCQ): obsługiwane
Funkcje oszczędzania energii SATA: obsługiwane (partial / slumber)
Rozruch rozłożony w czasie: obsługiwany
Temperatura pracy: 0 °C do 55 °C
Temperatura przechowywania: -40 °C do 70 °C
Maksymalna wilgotność: 90%, bez kondensacji
Obsługiwane systemy operacyjne: Windows 7 / 8 / 8.1 / 10 / 11, Linux

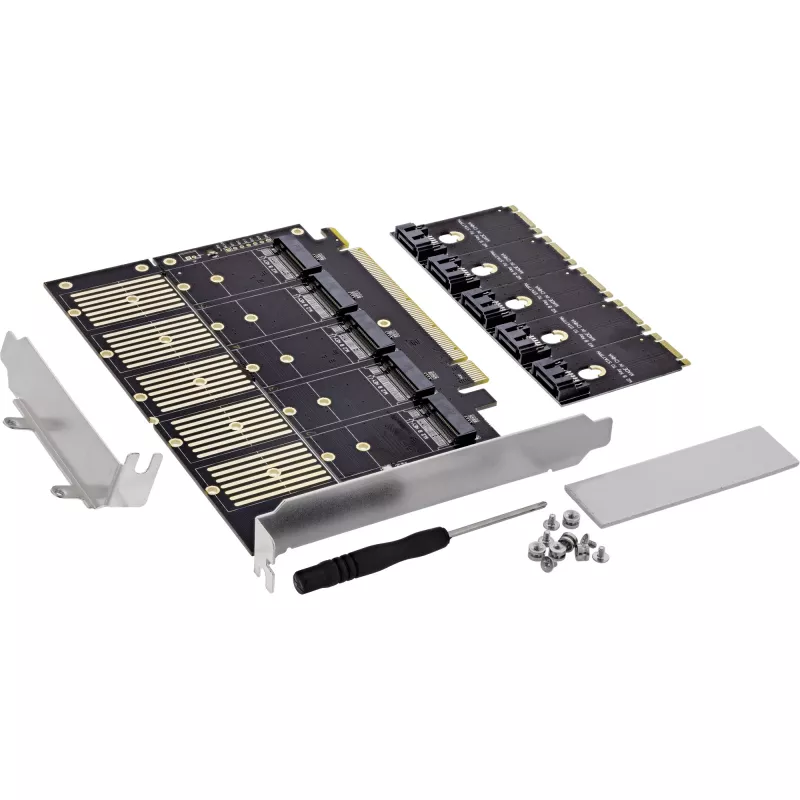

Zakres dostawy:

1x karta interfejsu InLine PCIe x16, 5x M.2 Key B SATA
1x niskoprofilowa śledź
5x karta rozszerzeń M.2 Key B do SATA
5x kable SATA
5x radiatory
5x śruby
1x śrubokręt
1x instrukcja obsługi w języku niemieckim/angielskim

InLine 76619G. Interfejs hosta: PCIe, Interfejs wyjściowy: M.2, SATA, Płeć interfejsu hosta: Męski. Chipset: JMB585, Maksymalna szybkość transferu danych: 6 Gbit/s. Obsługiwane systemy operacyjne Windows: Windows 10, Windows 11, Windows 7, Windows 8, Windows 8.1. Szerokość: 165 mm, Wysokość: 120 mm, Waga: 2 kg. Dołączone kable: SATA, Waga opakowania: 73 g, Objętość opakowania: 700 cm³

Sposób użycia

Wyłącz system hosta i włóż kartę do dostępnego gniazda PCIe x16. Przymocuj dołączone karty adaptera M.2-do-SATA do dysków SSD M.2 SATA (B-key lub B+M-key) w odpowiednim formacie, zamocuj radiatory i przytwierdź adaptery w karcie. Podłącz każdy adapter do karty za pomocą dostarczonych kabli SATA, w razie potrzeby zamontuj niskoprofilową śledź, a następnie włącz system. Zainstaluj wymagane sterowniki lub pozwól systemowi operacyjnemu wykryć nowe urządzenia pamięci masowej zgodne z AHCI.

Zalecenia

Używaj kompatybilnych dysków SSD M.2 SATA (B-key lub B+M-key) w obsługiwanych rozmiarach i zapewnij odpowiednie chłodzenie dla wielu dysków. W systemach z wieloma aktywnymi portami sprawdź zasilanie i przepływ powietrza w obudowie oraz używaj obsługiwanych systemów operacyjnych dla optymalnej stabilności podczas korzystania z mnożenia portów lub konfiguracji RAID.
