Wewnętrzny adapter M.2 InLine 76660S PCIe 1 Gbit/s 3,3 V

Obsługuje dysk SSD NVMe (M.2 Key M) dla kompaktowych rozwiązań pamięci masowej o wysokiej wydajności
Interfejs PCIe 3.0 x1 z efektywną przepustowością do 1 Gb/s
Automatyczne wykrywanie linii podczas rozruchu dla łatwej integracji z systemem
Wskaźnik LED sygnalizujący operacje odczytu i zapisu
Nie wymaga dodatkowych sterowników – natywna obsługa przez Windows i Linux

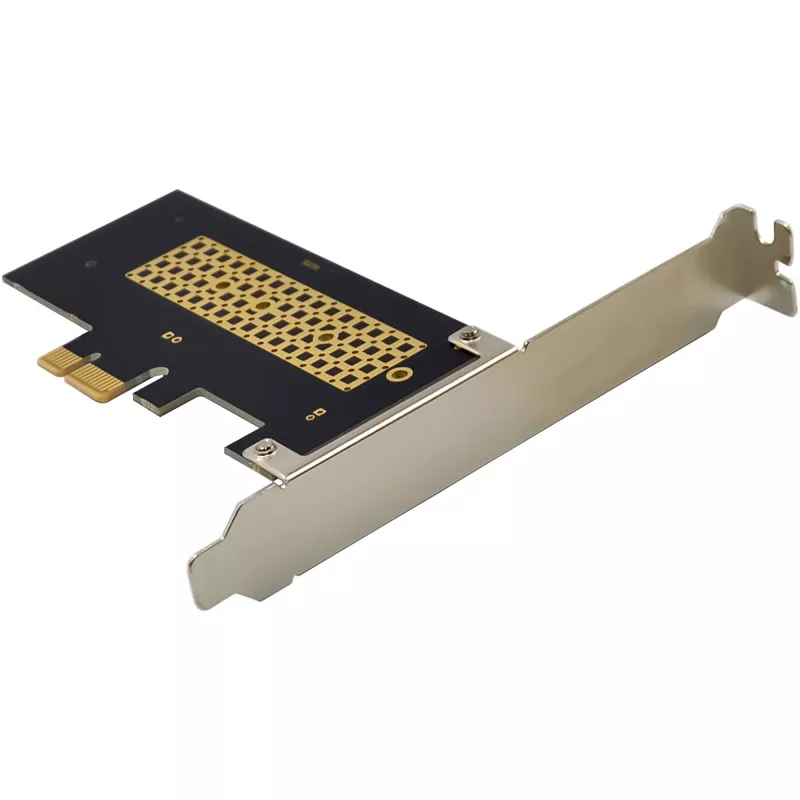

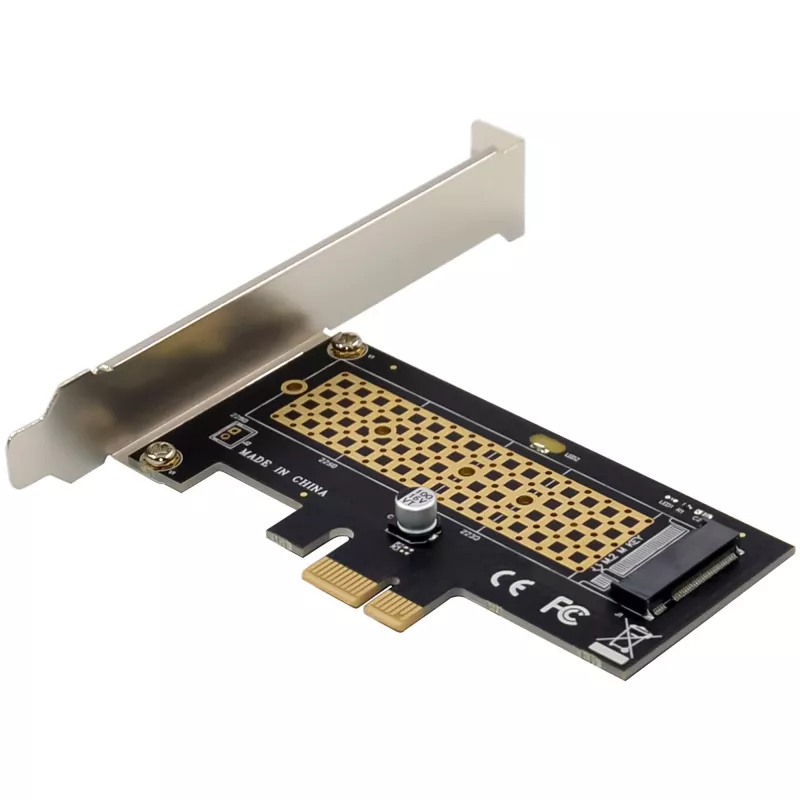

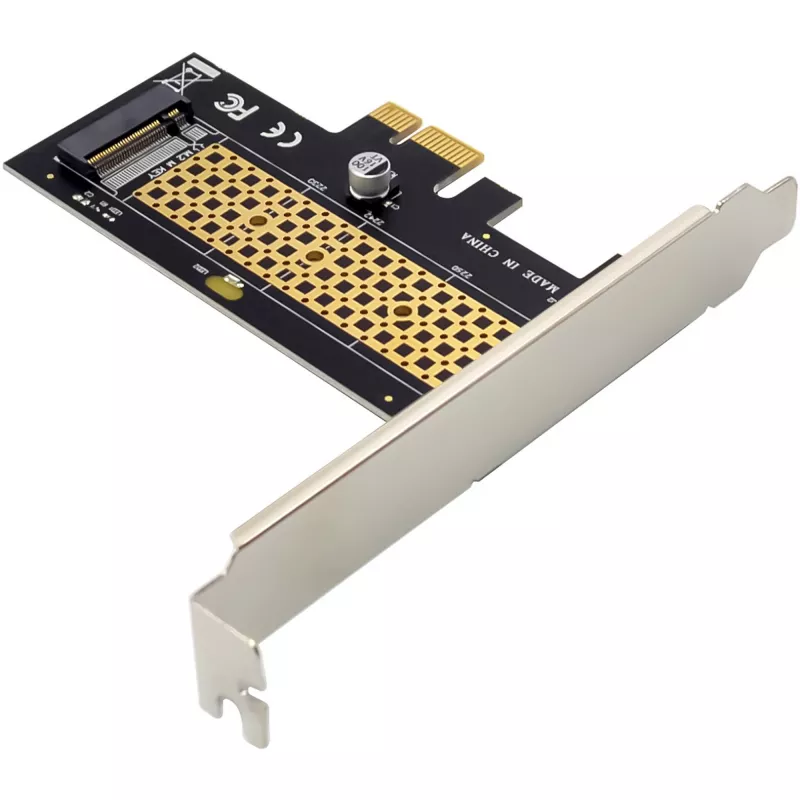

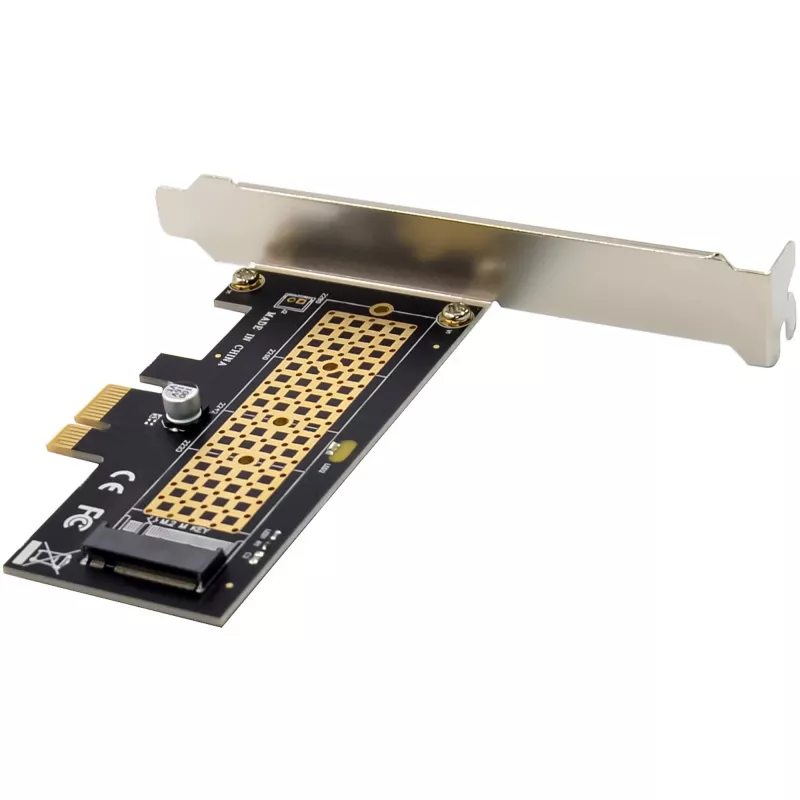

Karta InLine® PCI Express rozszerza system o wewnętrzne gniazdo NVMe M.2, umożliwiające podłączenie dysku SSD M.2 (Key M). Dzięki interfejsowi PCIe 3.0 x1 z szybkością transferu do 1 Gb/s karta jest idealna do systemów wymagających dodatkowej szybkiej przestrzeni dyskowej.
Automatyczne wykrywanie linii podczas rozruchu zapewnia optymalną integrację z systemem. Dysk SSD M.2 jest zasilany bezpośrednio przez magistralę PCIe (3,3 V), a wskaźnik LED informuje o bieżącym stanie pracy i aktywności.
Dane techniczne:

Typ magistrali i PCIe: PCIe 3.0 x1 (działa w gniazdach x1, x4, x8 i x16)
Złącza – interfejsy:

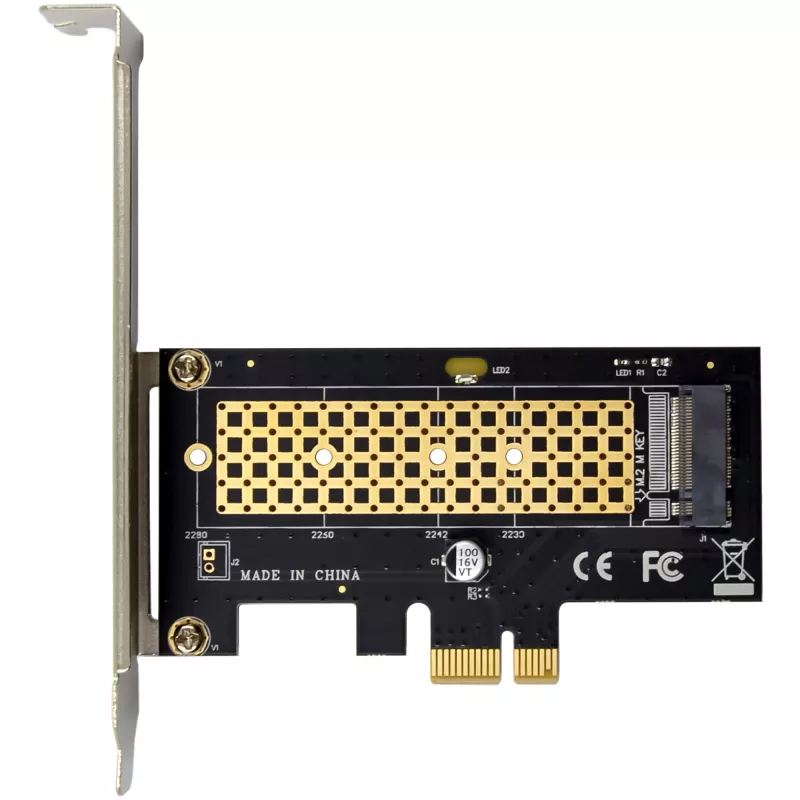

- 1 x gniazdo M.2 (Key M) dla dysków SSD NVMe
- Obsługiwane rozmiary modułów: 2230, 2242, 2260, 2280
Wymiary: 95 mm x 52 mm (płytka PCIe)
Szybkość transmisji danych: maks. ok. 1 Gb/s

Warunki pracy:

Temperatura pracy: -40 °C do +85 °C

Funkcje:

Automatyczne wykrywanie konfiguracji linii podczas rozruchu
Wbudowany wskaźnik LED (1 dioda LED aktywności odczytu/zapisu)
Dysk SSD NVMe M.2 pobiera zasilanie bezpośrednio z magistrali PCIe (3,3 V)
Nie wymaga dodatkowych sterowników

Wymagania systemowe:
Sprzęt:

Komputer z jednym wolnym gniazdem PCIe (x1, x4, x8 lub x16)
Płyta główna obsługująca PCIe 3.0 lub nowszy

Obsługa systemów operacyjnych:

Windows: 11, 10, 8, 8.1
Windows Server: 2012 R2
Linux: natywna obsługa (Fedora, SUSE, Ubuntu, czerwony Hat)

Zawartość opakowania:

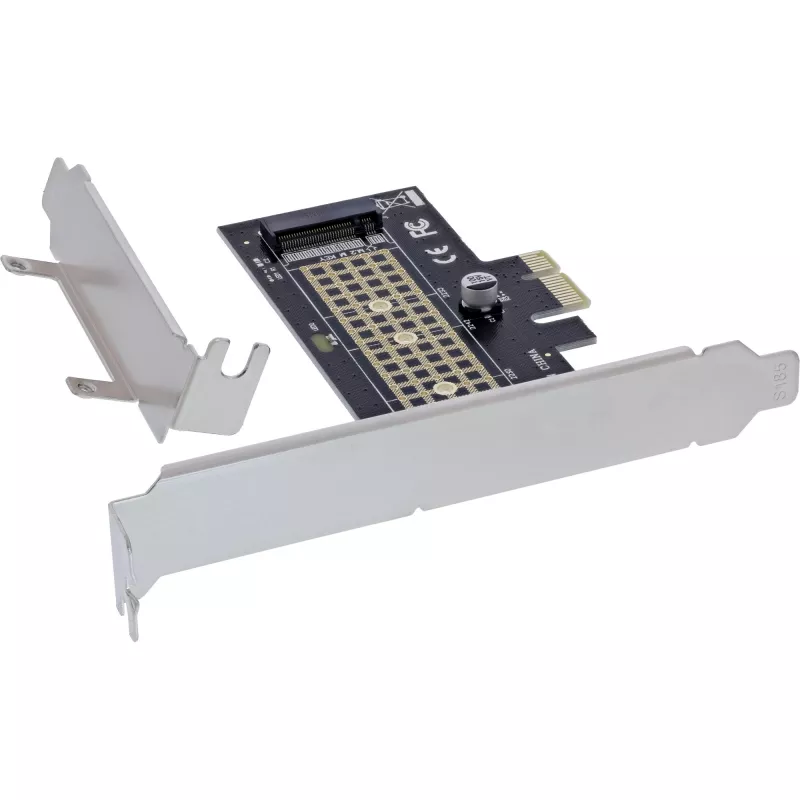

1 x karta InLine® PCI Express na 1 wewnętrzne NVMe M.2
1 x wspornik niskoprofilowy
1 x śrubokręt ręczny
2 x śruby
1 x podkładka termoprzewodząca
1 x instrukcja obsługi (niemiecki/angielski)
Temperatura pracy: 0° C – 55° C
Temperatura przechowywania: -40° C – 70° C
Wilgotność: 10% - 90% bez kondensacji

InLine 76660S. Interfejs hosta: PCIe, Interfejs wyjściowy: M.2, Płeć interfejsu hosta: Męski. Kraj pochodzenia: Tajwan. Maksymalna szybkość transferu danych: 1 Gbit/s. Napięcie wejściowe zasilania: 3.3 V. Obsługiwane systemy operacyjne Windows: Windows 10, Windows 11, Windows 8, Windows 8.1, Obsługiwane systemy operacyjne serwerowe: Windows Server 2012 R2

Sposób użycia

Wyłącz komputer i odłącz go od zasilania. Zainstaluj adapter w wolnym gnieździe PCIe (x1, x4, x8 lub x16) na płycie głównej. Zamocuj zgodny dysk SSD NVMe M.2 (Key M) w gnieździe M.2 i zabezpiecz go dołączoną śrubą oraz podkładką termoprzewodzącą, jeśli jest to konieczne. Wymień wspornik gniazda (standardowy lub niskoprofilowy w zależności od potrzeb), podłącz zasilanie i uruchom system. Adapter automatycznie wykryje konfigurację linii, a system operacyjny (Windows 11/10/8/8.1/Server 2012 R2 lub obsługiwane dystrybucje Linux) powinien rozpoznać dysk NVMe bez dodatkowych sterowników. Wbudowana dioda LED sygnalizuje aktywność odczytu/zapisu podczas korzystania z dysku.

Zalecenia

Upewnij się, że płyta główna obsługuje PCIe 3.0 lub nowszy, aby zapewnić optymalną przepustowość. Używaj obsługiwanych rozmiarów modułów M.2 (2230–2280) i obchodź się z dyskiem SSD oraz adapterem z zachowaniem środków ochrony przed wyładowaniami elektrostatycznymi (ESD). Sprawdź ustawienia BIOS/UEFI, jeśli dysk nie jest wykrywany, i zapoznaj się z dołączoną instrukcją montażu w celu uzyskania szczegółowych informacji.
