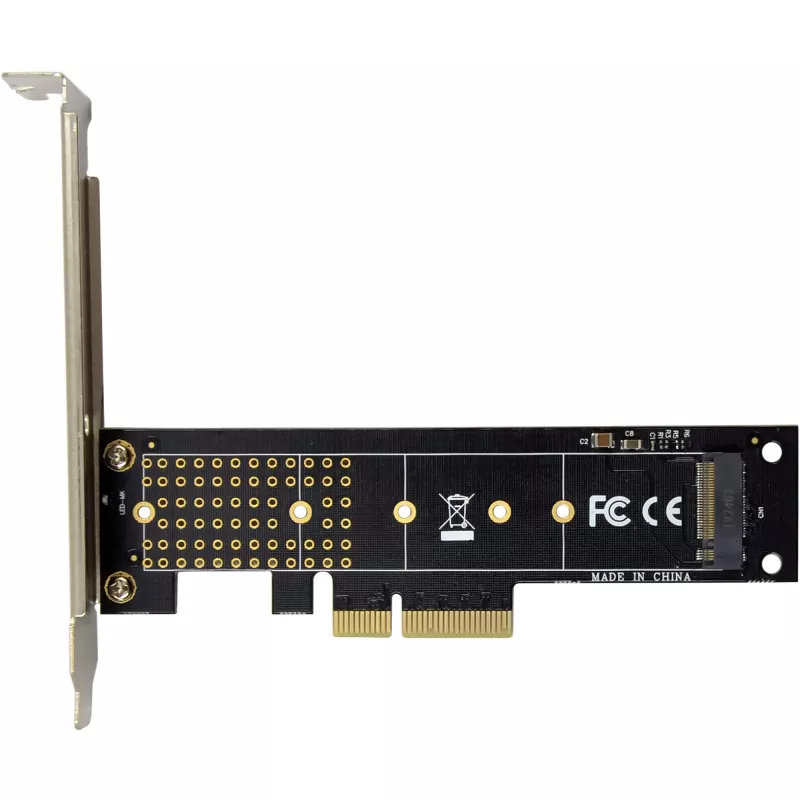

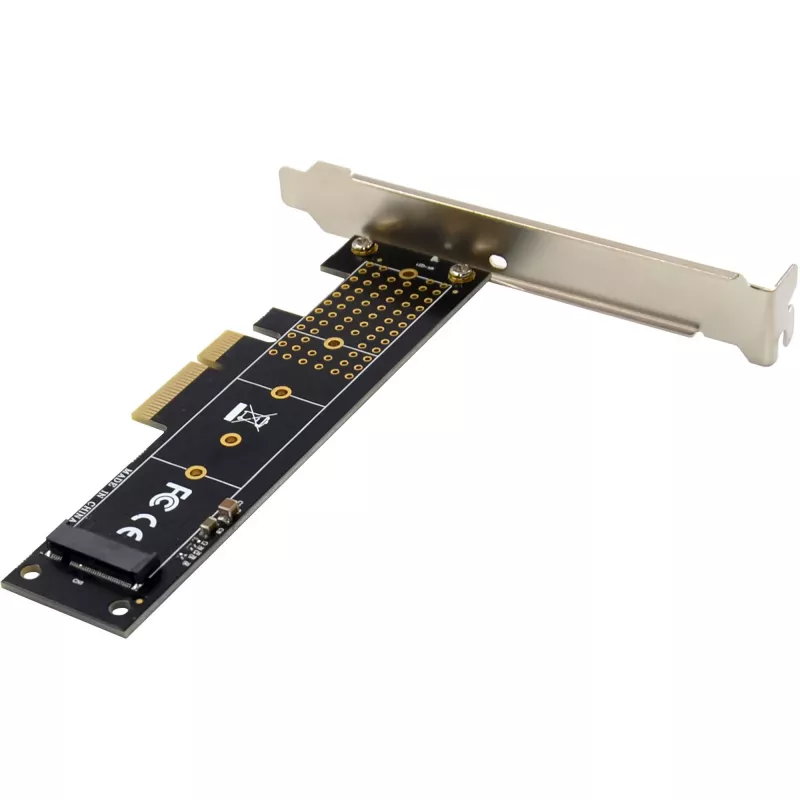

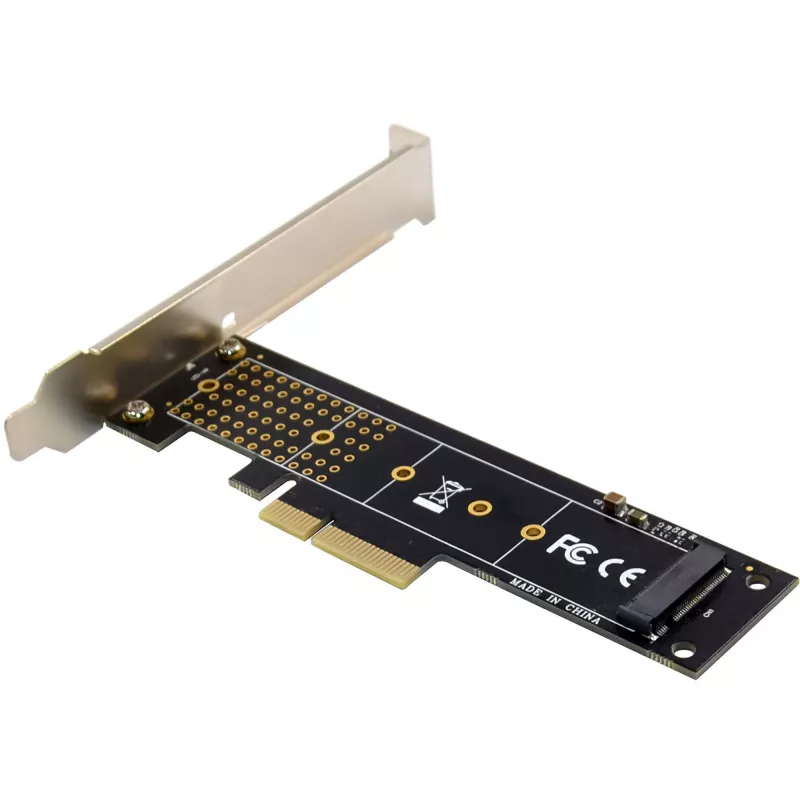

Karta interfejsu InLine 76619I — zewnętrzna karta/adapter interfejsu InLine 76619I

Elastyczna kompatybilność z dyskami SSD:Obsługuje dyski SSD M.2 z kluczami Key M i B+M opartymi na NVMe – idealne do wysokowydajnych rozwiązań pamięci masowej.
Szeroka kompatybilność obudów:Dzięki niskoprofilowej blasze nadaje się również do kompaktowych obudów komputerowych i środowisk serwerowych.
Brak dodatkowego okablowania:Zasilanie dostarczane jest bezpośrednio przez magistralę PCIe – łatwa integracja bez dodatkowego wysiłku.
Wysokie rezerwy wydajności:PCIe v3.0 x4 dla szybkiego transferu danych z niskim opóźnieniem – idealne do wymagających aplikacji.
Szerokie wsparcie formatów SSD:Kompatybilna z długościami SSD od 2230 do 22110 – maksymalna elastyczność w projektowaniu systemów.

Karta interfejsu InLine PCIe x4 oferuje wydajne rozwiązanie do integracji nowoczesnych dysków SSD NVMe w istniejących systemach. Opracowana zgodnie z PCI Express v3.0, umożliwia korzystanie z dysków SSD M.2 z kluczami Key M i B+M, pod warunkiem że są oparte na protokole NVMe. Warianty SATA lub PCIe x2 są konsekwentnie wykluczane, aby zapewnić maksymalną wydajność i kompatybilność.
Szczególnie praktyczne: karta obsługuje długości SSD od 2230 do 22110, dzięki czemu nadaje się do wielu zastosowań – od kompaktowych mini PC po wysokowydajne stacje robocze. Zasilanie odbywa się w całości przez magistralę PCIe przy 3,3 V, co eliminuje potrzebę oddzielnego zasilacza. To znacznie ułatwia instalację, zwłaszcza w ciasnych środowiskach systemowych.
Integracja mechaniczna jest również elastyczna: karta pasuje do gniazd PCIe od x4 wzwyż (x4, x8, x16) i jest dostarczana z niskoprofilowym wspornikiem gniazda, co ułatwia instalację w małych obudowach. Dołączony radiator wspiera stabilną termicznie pracę nawet pod pełnym obciążeniem.
Kompatybilność z obecnymi systemami operacyjnymi, takimi jak Windows 10/11, Windows Server i Linux (z obsługą NVMe), dopełnia profilu tej wydajnej karty interfejsu – idealnej zarówno dla profesjonalnych użytkowników, jak i ambitnych entuzjastów techniki.
Dane techniczne

Wersja PCIe: PCIe v3.0 x4 linie (wstecznie kompatybilna z PCIe v2.0 / v1.0)
Interfejs: PCIe x4 (mechanicznie używalny w x4/x8/x16)
Obsługiwane formaty SSD: 2230 / 2242 / 2260 / 2280 / 22110
Obsługiwane typy SSD:
- M.2 Key M (NVMe)
- M.2 Key B+M (tylko NVMe, bez SATA)
Niekompatybilne:
- dyski SSD M.2 SATA (B-Key)
- dyski SSD M.2 PCIe x2 (B-Key)
Protokół: NVMe (zoptymalizowany pod kątem wysokiej wydajności I/O i niskiego opóźnienia)
Zasilanie: bezpośrednio przez magistralę PCIe (3,3 V)
Temperatura pracy: -40 °C do +85 °C
Temperatura przechowywania: -40 °C do +85 °C
Maksymalna wilgotność: 90%, bez kondensacji

Obsługiwane systemy operacyjne

Windows 8 / 8.1 / 10 / 11
Windows Server 2012 R2 lub nowszy
Linux (z obsługą NVMe)

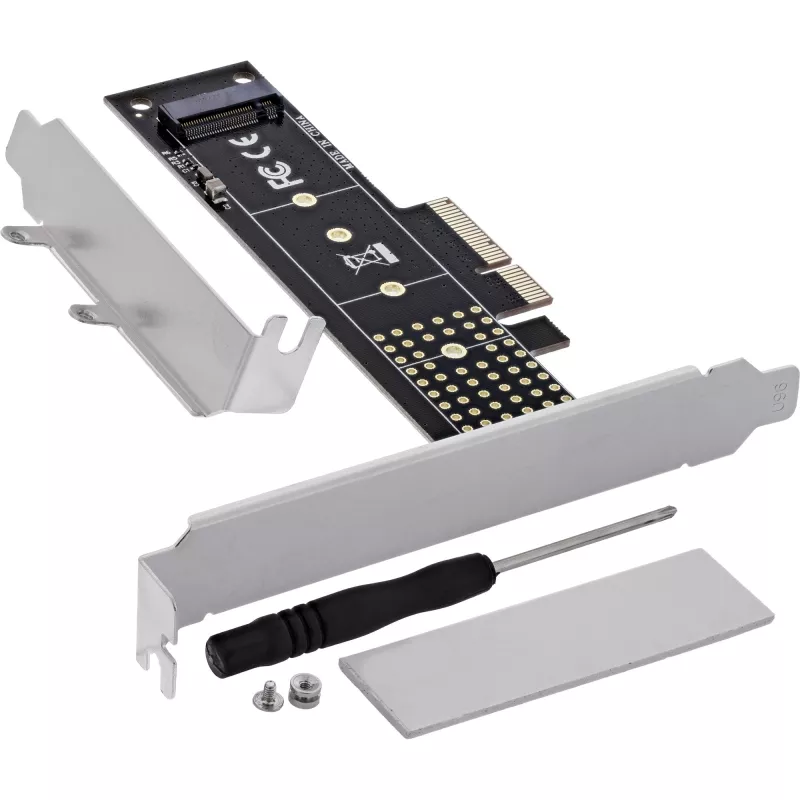

Zakres dostawy

1x karta interfejsu InLine PCIe x4 do M.2 Key M (NVMe)
1x niskoprofilowy wspornik gniazda
1x radiator
1x śrubokręt
1x śruba
1x instrukcja obsługi niemiecki/angielski

InLine 76619I. Interfejs hosta: PCIe, Interfejs wyjściowy: M.2, Typ wtyku interfejsu hosta: Męski. Obsługiwane systemy operacyjne Windows: Windows 10, Windows 11, Windows 7, Windows 8, Windows 8.1, Obsługiwane systemy operacyjne serwerowe: Windows Server 2012 R2, Windows Server 2013, Windows Server 2016, Windows Server 2019, Windows.... Szerokość: 145 mm, Głębokość: 145 mm, Wysokość: 120 mm. Waga opakowania: 30 g, Objętość opakowania: 700 cm³

Jak używać

Zainstaluj kartę w wolnym gnieździe PCIe x4 (lub większym) na płycie głównej, w razie potrzeby przymocuj niskoprofilowy wspornik do obudowy i zamocuj dysk SSD M.2 NVMe do adaptera w odpowiedniej pozycji długości. Przymocuj dołączony radiator na dysku SSD dla lepszej stabilności termicznej. Nie są potrzebne żadne dodatkowe połączenia zasilania, ponieważ adapter pobiera zasilanie z gniazda PCIe. Po fizycznej instalacji uruchom system i sprawdź rozpoznanie urządzenia NVMe w systemie operacyjnym; zainstaluj sterowniki, jeśli system operacyjny ich wymaga.

Zalecenia

Dla najlepszej wydajności termicznej i stałej przepustowości użyj dostarczonego radiatora i zapewnij odpowiedni przepływ powietrza w obudowie. Sprawdź, czy zainstalowany moduł M.2 jest zgodny z NVMe (nie SATA) i czy BIOS płyty głównej i system operacyjny obsługują urządzenia NVMe.
