InLine 76660R Wewnętrzna karta interfejsu U.2 PCIe Męska 4 Gbit/s

Obsługuje cztery 2,5-calowe dyski SSD NVMe dla maksymalnej wydajności i elastyczności
Połączenie PCIe 3.0 x16 o przepustowości do 128 Gb/s
Automatyczne wykrywanie linii (bifurkacja) dla optymalnej integracji z systemem
Wskaźniki LED ułatwiające diagnozowanie usterek i monitorowanie stanu pracy
Nie wymaga dodatkowych sterowników – natywna obsługa Windows i Linux

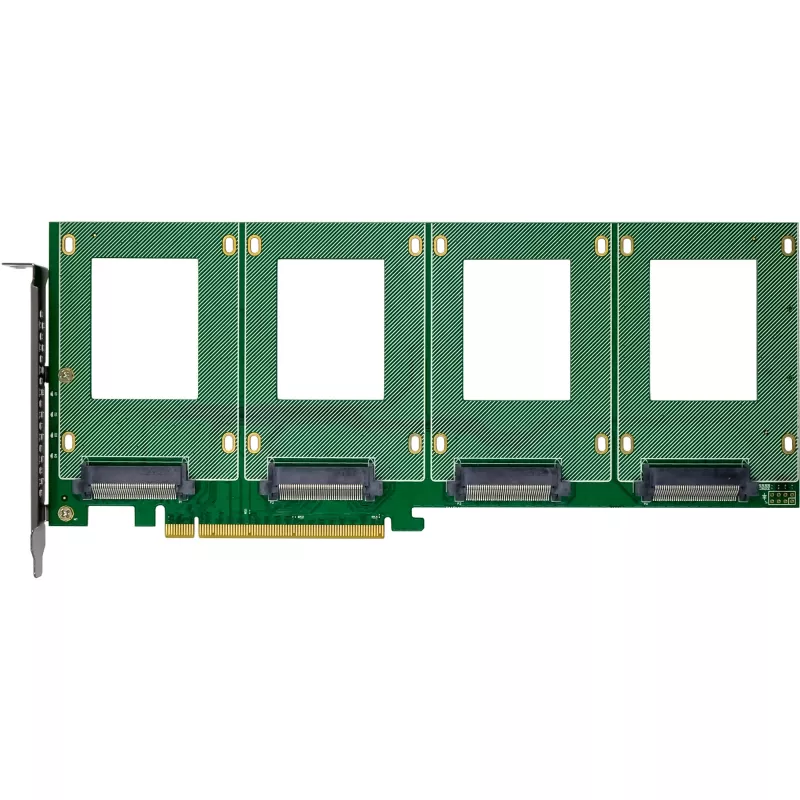

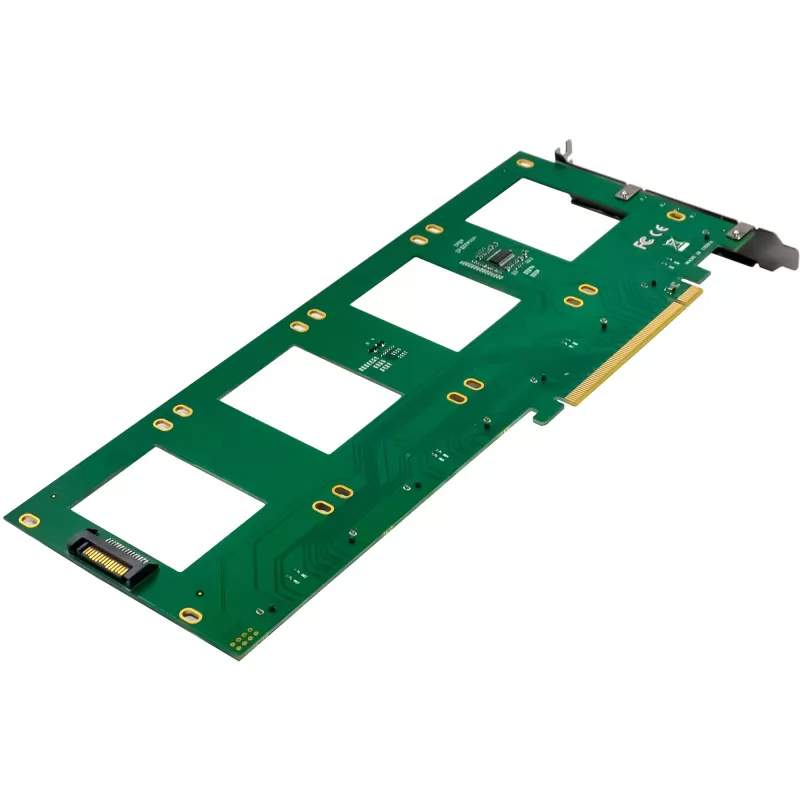

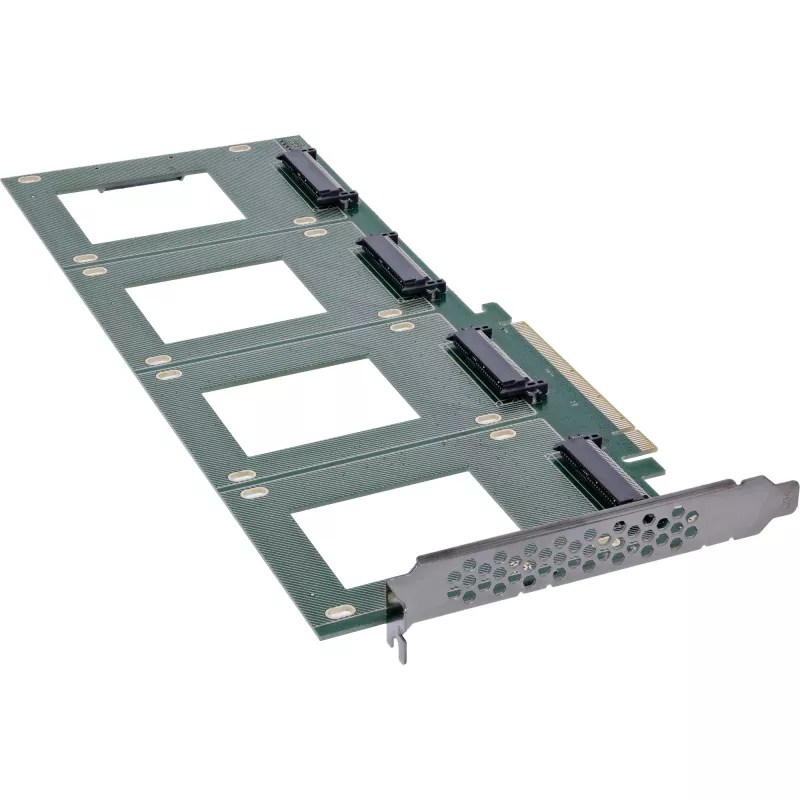

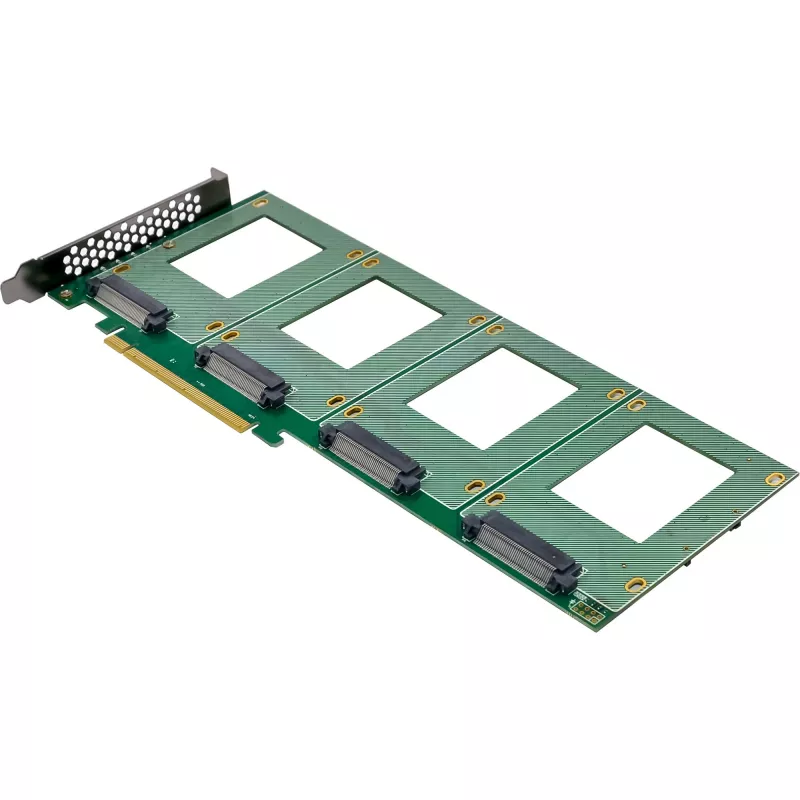

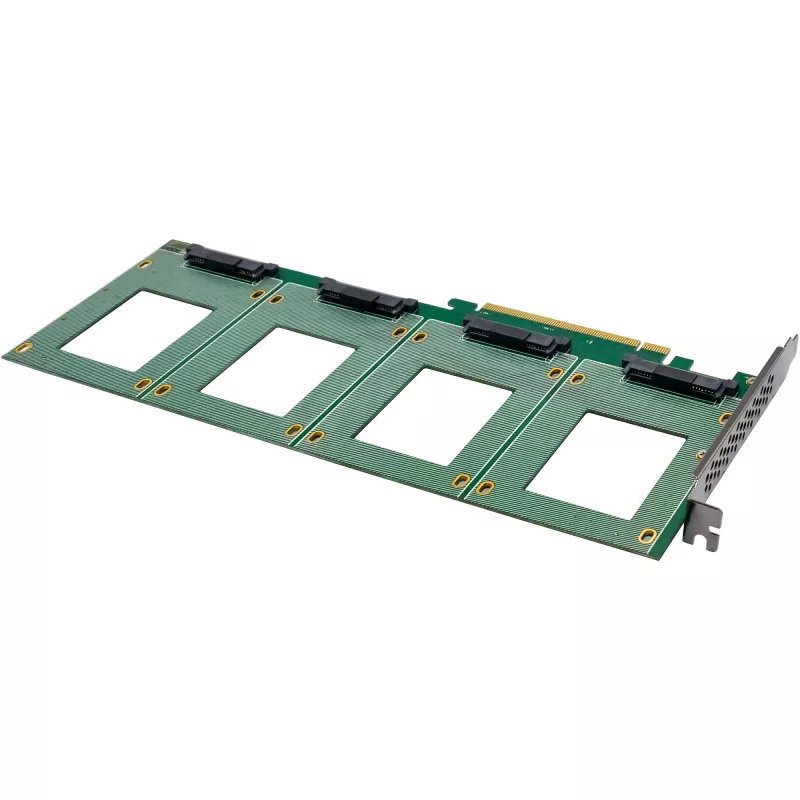

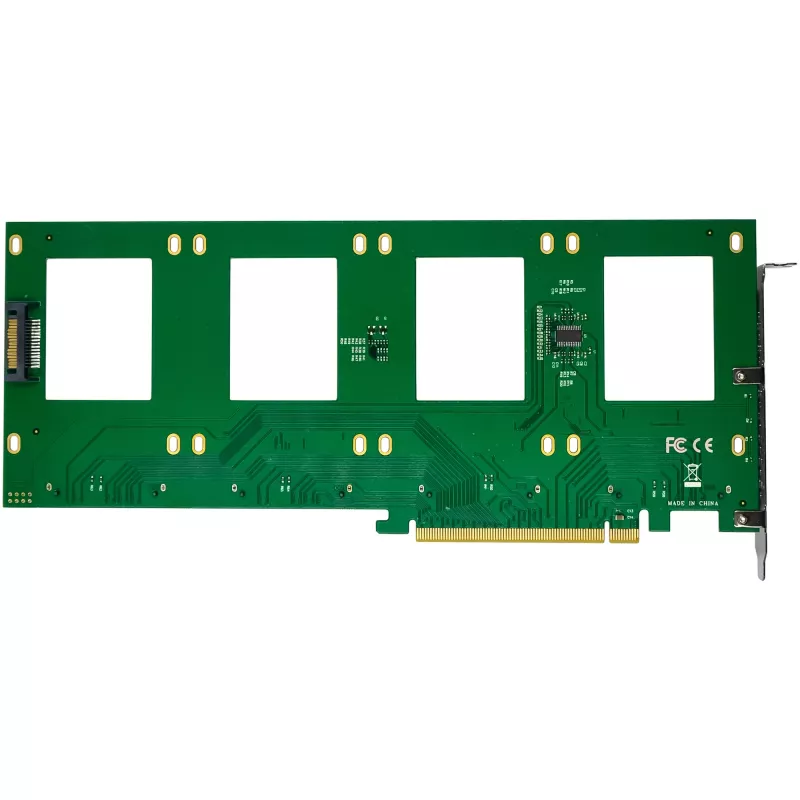

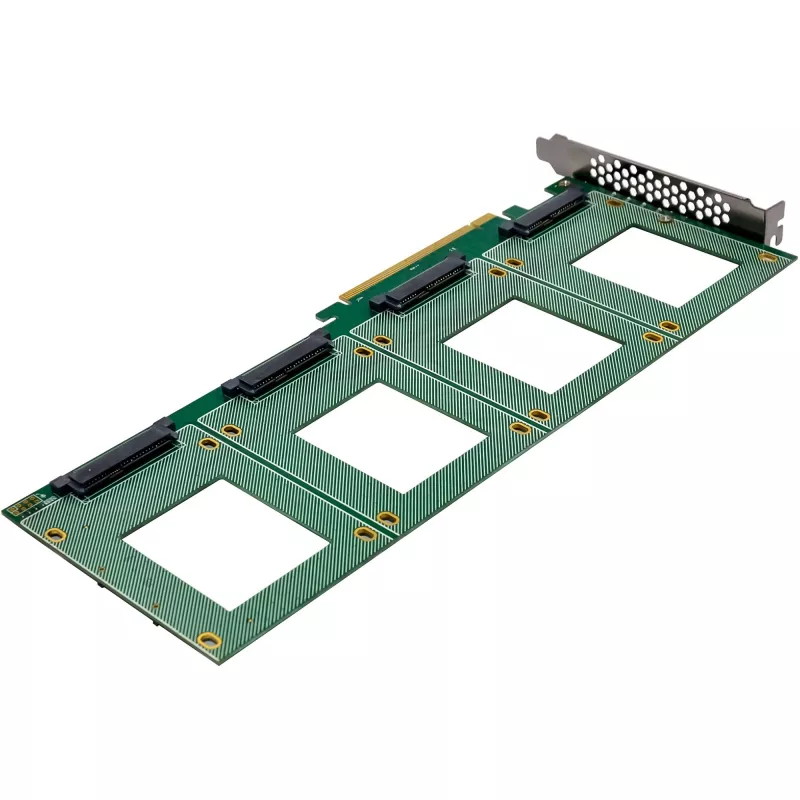

Karta InLine® PCI Express rozszerza system o cztery wewnętrzne sloty U.2 NVMe SSD i umożliwia równoległą pracę czterech dysków SSD z pełną przepustowością PCIe. Dzięki automatycznemu wykrywaniu linii konfiguracja jest przeprowadzana w celu optymalnej integracji z systemem.
Dzięki interfejsowi PCIe 3.0 x16 karta oferuje maksymalną przepustowość do 128 Gb/s, a każdy port U.2 obsługuje prędkość przesyłu danych do 4 GB/s. Wskaźniki LED aktywności odczytu i zapisu ułatwiają monitorowanie stanu pracy.
Dane techniczne:

Typ magistrali i PCIe: PCIe 3.0 (8 GT/s) x16 linii (oferuje przepustowość do 128 Gb/s)
Interfejsy złączy: 4 x złącza SFF-8639 (do instalacji 2,5-calowych dysków SSD NVMe)
Chipset: PI6C20400BLE
Kompatybilne urządzenia U.2: Obsługuje 2,5-calowe dyski SSD NVMe zgodne ze standardem SFF-8639
Prędkość przesyłu danych: Każdy port obsługuje prędkości transferu do 4 GB/s
Wymiary: 288 mm x 122 mm (karta PCIe)

Warunki pracy:

Temperatura pracy: -40 °C do +85 °C

Funkcje:

Automatyczne wykrywanie konfiguracji linii podczas rozruchu
Wskaźniki LED na płycie (2 x diody LED aktywności odczytu/zapisu)
Dyski SSD U.2 otrzymują zasilanie bezpośrednio przez magistralę PCIe (3,3 V)
Nie wymaga dodatkowych sterowników

Wymagania systemowe:Sprzęt:

Komputer PC z jednym wolnym slotem PCIe 3.0 x16 (lub slotem x16)
Płyta główna obsługująca bifurkację PCIe

Ustawienia BIOS/UEFI dla bifurkacji PCIe:
Aby oba dyski SSD U.2 NVMe mogły działać jednocześnie, używany slot PCIe musi często być ustawiony w tryb bifurkacji w BIOS/UEFI. Dzieli to dostępne linie PCIe na kilka kanałów (np. jeden slot x16 na cztery kanały x4).
Dokładna nazwa różni się w zależności od producenta płyty głównej i wersji BIOS/UEFI. Mogą być używane terminy takie jak "PCIe Bifurcation", "Lane Splitting" lub "PCIe Slot Configuration". Sprawdź instrukcję płyty głównej, aby uzyskać prawidłowe ustawienie, a następnie zweryfikuj, czy wszystkie dyski SSD NVMe są wykrywane.
Obsługa systemów operacyjnych:

Windows: 11, 10, 8, 7
Windows Server: 2012 R2
Linux: Natywna obsługa (Fedora, SUSE, Ubuntu, czerwony Hat)

Zakres dostawy:

1 x karta InLine® PCI Express na 4 wewnętrzne U.2 NVMe SFF-8639
1 x śrubokręt ręczny
8 x śrub
1 x instrukcja obsługi (niemiecki/angielski)
Temperatura pracy: 0° C – 55° C
Temperatura przechowywania: -40° C – 70° C
Wilgotność: 10% - 90% bez kondensacji

InLine 76660R. Interfejs hosta: PCIe, Interfejs wyjściowy: U.2, Płeć interfejsu hosta: Męski. Kraj pochodzenia: Tajwan. Chipset: PI6C20400BLE, Szybkość przesyłu danych (maks.): 4 Gbit/s, Przepustowość: 128 Gbit/s. Napięcie wejściowe zasilania: 3,3 V. Obsługiwane systemy operacyjne Windows: Windows 10, Windows 11, Windows 7, Windows 8, Obsługiwane systemy serwerowe: Windows Server 2012 R2

Jak używać

Zainstaluj kartę w wolnym slocie PCIe 3.0 x16 na kompatybilnej płycie głównej i zabezpiecz ją za pomocą dołączonych śrub. Włóż do czterech dysków SSD NVMe SFF-8639 (U.2) do złączy. Upewnij się, że BIOS/UEFI jest skonfigurowany do bifurkacji PCIe (na przykład x16 -> x4/x4/x4/x4), jeśli chcesz, aby wszystkie dyski były wykrywane i używane jednocześnie. Dyski są zasilane przez magistralę PCIe; nie są wymagane dodatkowe kable zasilające ani sterowniki dla obsługiwanych systemów operacyjnych.

Zalecenia

Sprawdź instrukcję płyty głównej, aby poznać dokładną nazwę ustawienia BIOS/UEFI (taką jak "PCIe Bifurcation", "Lane Splitting" lub "PCIe Slot Configuration") i potwierdź, że płyta obsługuje bifurkację. Zweryfikuj kompatybilność z systemem operacyjnym (Windows 11/10/8/7, Windows Server 2012 R2 lub obsługiwane dystrybucje Linux) i przetestuj rozpoznawanie dysków po zmianie ustawień BIOS.
