InLine 76619K

Dodaje dwa klasyczne gniazda PCI do nowoczesnych systemów:Idealny do dalszego wykorzystywania sprawdzonych kart rozszerzeń PCI w nowych komputerach PC lub systemach przemysłowych.
Niezawodna transmisja sygnału przez kabel połączeniowy:Kabel o długości 60 cm łączy kartę główną PCIe z kartą dodatkową i zapewnia stabilną komunikację danych.
Elastyczne zasilanie przez złącze SATA 15-pin:Zasilanie bezpośrednio do karty głównej – nie wymaga dodatkowego adaptera.
Instalacja bez sterowników dla maksymalnej kompatybilności:System operacyjny automatycznie rozpoznaje kartę – nie wymaga ręcznej konfiguracji.

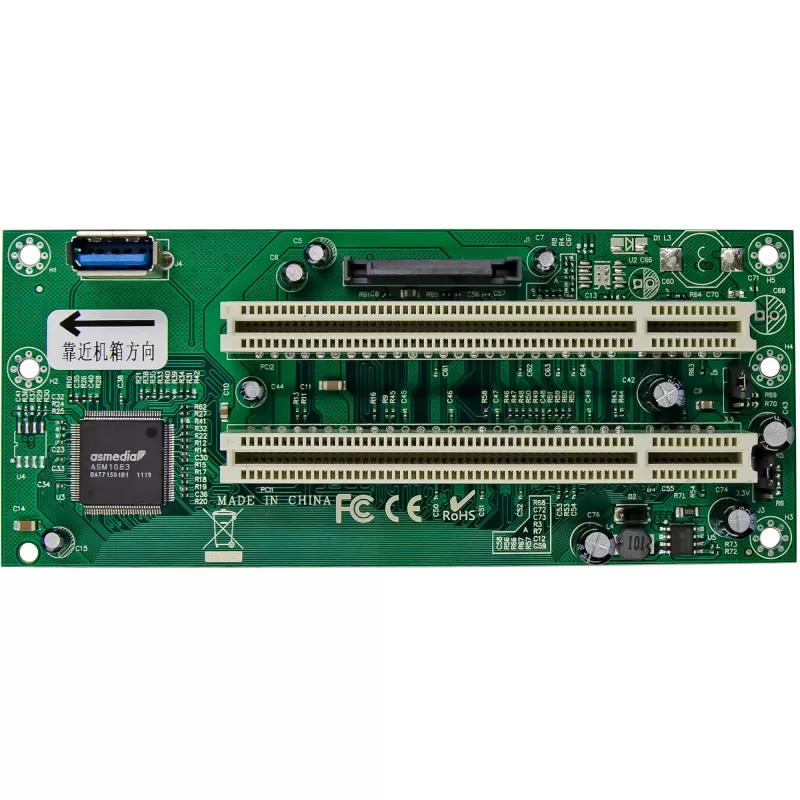

Chip mostkowy ASMedia zapewniający wysoką kompatybilność:Zintegrowany układ ASM1083 gwarantuje stabilną konwersję PCIe na PCI nawet w starszych systemach operacyjnych.

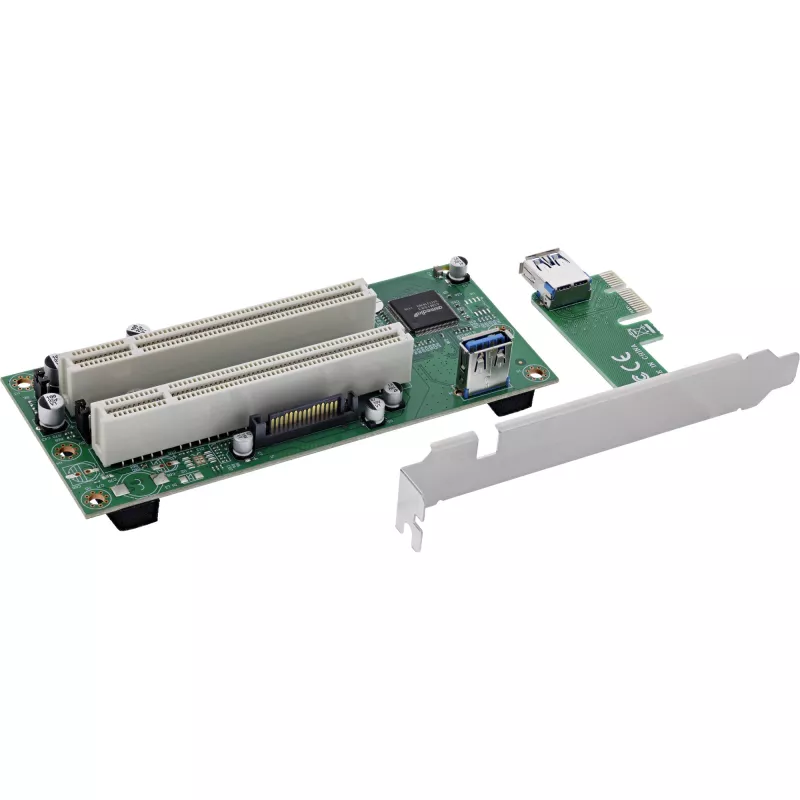

Dzięki karcie interfejsu InLine®, PCIe x1 na 2x PCI 32-bit, możesz rozbudować nowoczesne komputery o dwa klasyczne gniazda PCI. System składa się z karty głównej PCIe z chipem mostkowym ASMedia ASM1083 oraz karty dodatkowej połączonej kablem o długości 60 cm. To sprawia, że karta jest idealna do dalszego używania starszych, ale wciąż przydatnych funkcjonalnie kart rozszerzeń PCI – na przykład w komputerach przemysłowych, systemach testowych lub specjalnych aplikacjach, gdzie PCIe nie jest zamiennikiem.
Karta jest bezsterownikowa i kompatybilna z szeroką gamą systemów operacyjnych, w tym ze wszystkimi wersjami Windows od XP wzwyż oraz z jądrami Linux od wersji 2.4. Zasilanie odbywa się przez standardowe złącze SATA 15-pin, co umożliwia łatwą integrację z istniejącymi konfiguracjami. Sygnały PCI są niezawodnie przesyłane do karty dodatkowej za pomocą kabla połączeniowego, który posiada dwa gniazda 32-bitowe.
Niezależnie od tego, czy chodzi o środowisko profesjonalne, czy ambitne projekty typu „zrób to sam”, to rozwiązanie oferuje wysokiej jakości i trwały sposób na dalsze korzystanie ze sprawdzonego sprzętu PCI – bez rezygnacji z aktualizacji systemu.
Dane techniczne

Standard PCIe: PCIe v1.1 x1 linia (połączenie do karty głównej)
Interfejsy: 2× PCI 32-bit, 33/66 MHz (zapewnione na karcie dodatkowej)
Chipset: ASMedia ASM1083 (mostek PCIe na PCI)
Zasilanie: złącze zasilania SATA 15-pin na karcie głównej
Sterownik: Instalacja sterowników nie jest wymagana

Obsługiwane systemy operacyjne

Windows XP / Vista / 7 / 8 / 8.1 / 10 / 11 (32/64-bit)
Windows Server 2003 / 2008 / 2012 / 2016
Jądro Linux 2.4 lub nowsze

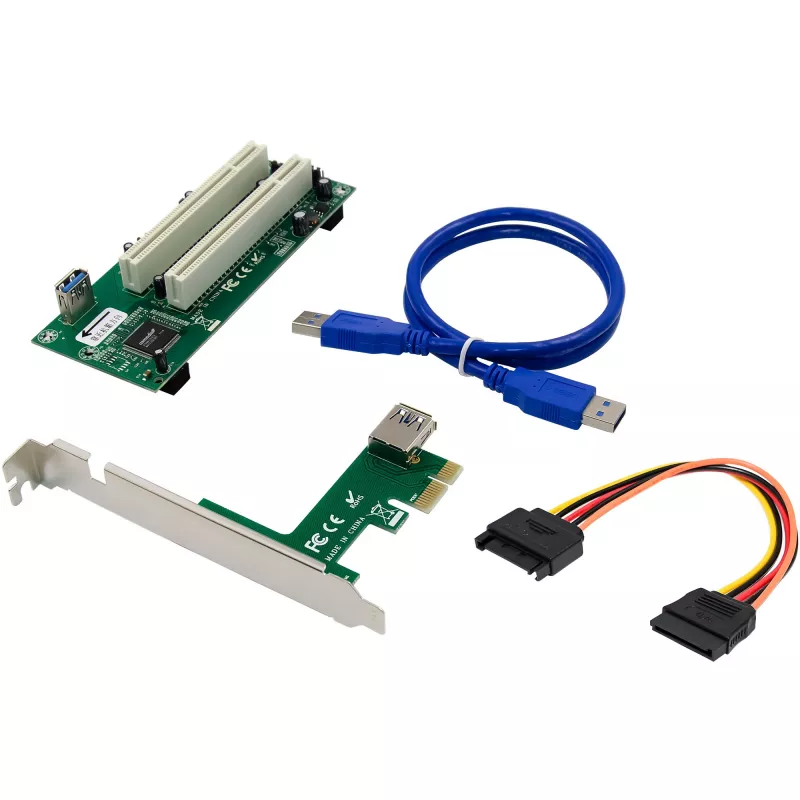

Zakres dostawy

1x karta interfejsu InLine PCIe x1 na 2× PCI (karta główna, z kartą wtykową PCIe)
1x karta dodatkowa z 2× gniazdami PCI
1x kabel połączeniowy 60 cm między kartą główną a dodatkową
1x kabel zasilający SATA 15-pin (ok. 5 cm)
1x instrukcja obsługi niemiecki/angielski

InLine 76619K. Interfejs hosta: PCIe, Interfejs wyjściowy: PCI, Typ wtyczki interfejsu hosta: Męski. Chipset: ASMedia ASM1083. Obsługiwane systemy operacyjne Windows: Windows 10, Windows 11, Windows 7, Windows 8, Windows 8.1, Windows Vista, Windows XP, Obsługiwane systemy operacyjne Linux: Kernel 2.6, Kernel 2.6.31, Kernel 2.6.33, Kernel 3.12, Kernel 3.17, Kernel 3.3, Kernel 4.6.4,..., Obsługiwane serwerowe systemy operacyjne: Windows Server 2003, Windows Server 2008, Windows Server 2012, Windows Server 2016. Szerokość: 132 mm, Głębokość: 1.84 mm, Wysokość: 60 mm. Dołączone kable: SATA, USB, Szerokość opakowania: 125 mm, Głębokość opakowania: 180 mm

Obsługa

Zainstaluj kartę główną w dostępnym gnieździe PCIe x1 na płycie głównej, podłącz kartę dodatkową za pomocą dołączonego kabla o długości 60 cm i doprowadź zasilanie do karty głównej przewodem zasilającym SATA 15-pin. System operacyjny powinien automatycznie wykryć adapter; następnie zainstaluj i skonfiguruj starsze karty rozszerzeń PCI w gniazdach karty dodatkowej zgodnie z dokumentacją kart.

Zalecenia

Aby zapewnić niezawodne działanie, podłącz kabel zasilający SATA do stabilnego źródła zasilania i przymocuj obie karty wewnątrz obudowy, aby uniknąć naprężeń złącz. Sprawdź kompatybilność systemu operacyjnego z mostkiem ASMedia ASM1083 w przypadku starszych systemów i umieść kartę dodatkową w miejscu, które nie blokuje przepływu powietrza ani innych komponentów.
